Кабель силовой огнестойкий, не распространяющий горение, с оболочкой из полимерных композиций, не содержащих галогенов ПБПнг(А)-FRHF

Кабель силовой огнестойкий, не распространяющий горение, с оболочкой из полимерных композиций, не содержащих галогенов ПБПнг(А)-FRHF

Назначение

Кабели предназначенные для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при номинальном переменном напряжении 660 и 1000 В частотой до 100 Гц или при постоянном напряжении 1000 и 1500 В соответственно, в том числе для кабельных линий питания оборудования систем безопасности АЭС класса 2 по НП-001-15, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах класса В-1а, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
Класс пожарной опасности кабелей по классификации ГОСТ 31565-2012 – П1б.1.1.2.1.
Климатическое исполнение УХЛ и Т, категории размещения 1- 5 по ГОСТ 15150-69, кроме прокладки в почве.
Электрическая безопасность кабелей соответствует требованиям ГОСТ 12.2.007.14-75.

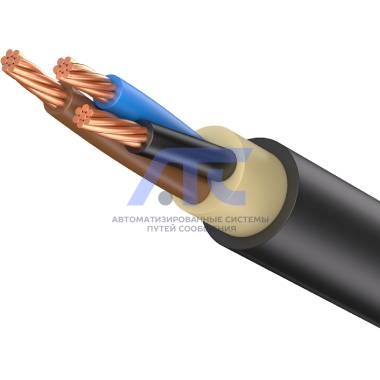

Конструкция

1. Токопроводящая жила – медная, однопроволочная или многопроволочная, секторной или круглой формы, 1 или 2 класса по ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20^оС соответствует 1 и 2 классу ГОСТ 22483-2012.
2. Термический барьер – две слюдосодержащие ленты, наложенные обмоткой с перекрытием.
3. Изоляция жил – кабели марок Пв...– сшитый полиэтилен; марок П…- полимерная композиция, не содержащая галогенов. Номинальная толщина изоляции соответствует требованиям ГОСТ 31996-2012. Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил:
   - для марок П… – не менее 1•10¹⁰ Ом•см;
   - для марок Пв... – не менее 1•10¹² Ом•см.
4. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой. Внутренний промежуток сердечника, из изолированных жил сечением свыше 25 кв.мм включительно, заполнен жгутом, выпрессованным из полимерной композиции, не содержащей галогенов. Заполнение наружных промежутков между изолированными жилами осуществляется одновременно с наложением экструдированной внутренней оболочки. Многожильные кабели должны имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 кв.мм и более могут иметь одну жилу меньшего сечения (нулевую или заземления).
5. Внутренняя оболочка – выпрессована из полимерной композиции, не содержащей галогенов.
6. Разделительный слой – стеклолента, наложенная спирально с перекрытием, для марок ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF с токопроводящими жилами сечением 50 кв.мм.
7. Экран – медные ленты, наложенные спирально с перекрытием, для марок ППГЭнг(А)-FRHF, ПвПГЭнг(А)- FRHF.
8. Оболочка – выпрессована из полимерной композиции, не содержащей галогенов. Номинальная толщина наружной оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных – не менее 1,8 мм.
9. Защитный покров:
   - броня из двух стальных оцинкованных лент, наложенных спирально так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг выпрессован из полимерной композиции, не содержащей галогенов. Номинальная толщина защитного шланга соответствует требованиям ГОСТ 31996-2012.

Основная выпускаемая номенклатура

Коды ОКПД 2

Условия эксплуатации и монтажа

1. Кабели марок ППГнг(А)-FRHF, ППГЭнг(А)-FRHF, ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF предназначены для электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах класса В-1а, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.Кабели марки ПБПнг-FRHF, ПвБПнг(А)-FRHF предназначены для прокладки там же, при наличии опасности механических повреждений при эксплуатации.
2. Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um:
   - 0,72 кВ для кабелей на номинальное напряжение 0,66 кВ;
   - 1,20 кВ для кабелей на номинальное напряжение 1 кВ.
   Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U₀.
3. Допустимые усилия при тяжении кабелей по трассе прокладки не должны 50 Н/мм².
4. Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании 400^оС.
5. Длительно допустимая температура нагрева жил кабелей при эксплуатации:
   - ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF, ПвБПнг(А)-FRHF не более 90ºС;
   - ППГнг(А)-FRHF, ППГЭнг(А)-FRHF, ПБПнг(А)-FRHF не более 70ºС.
6. Эксплуатация при температуре окружающей среды от - 50ºС до +50ºС.
7. Прокладка кабелей без предварительного подогрева может осуществляться при температуре не ниже минус 15^оС.
8. Минимальный радиус изгиба при прокладке, не менее:
   - одножильных 10 диаметров кабеля;
   - многожильных 7,5 диаметров кабеля.

Форма поставки

1. Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствуют ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
2. Максимальная длина кабеля, наматываемая на барабан, ограничена грузоподъемностью в 5 тонн.
