Кабель силовой огнестойкий, не распространяющий горение, с низким дымо- и газовыделением ВВГнг(А)-FRLS

Кабель силовой огнестойкий, не распространяющий горение, с низким дымо- и газовыделением ВВГнг(А)-FRLS

Назначение

Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при номинальном переменном напряжении 660 и 1000 В частотой до 100 Гц или при постоянном напряжении 1000 и 1500 В соответственно, в том числе для кабельных линий питания оборудования систем безопасности АЭС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
Класс пожарной опасности кабелей по классификации ГОСТ 31565-2012 – П1б.1.2.2.2.
Климатическое исполнение УХЛ и Т, категории размещения 1-5 по ГОСТ 15150-69.
Электрическая безопасность кабелей соответствует требованиям ГОСТ 12.2.007.14-75.

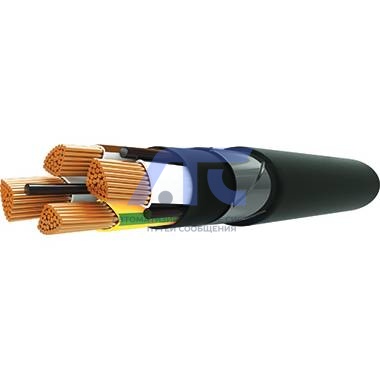

Конструкция

1. Токопроводящая жила – медная, однопроволочная или многопроволочная, секторной или круглой формы, 1 или 2 класса по ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20^оС соответствует 1 и 2 классу ГОСТ 22483-2012.
2. Термический барьер – две слюдосодержащие ленты, наложенные обмоткой с перекрытием.
3. Изоляция жил – поливинилхлоридный пластикат пониженной пожароопасности. Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил – не менее 1•10¹⁰ Ом•см.
4. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой. Внутренний промежуток сердечника, из изолированных жил сечением свыше 25 кв.мм включительно, заполнен жгутом, выпрессованным из поливинилхлоридного пластиката пониженной пожароопасности. Заполнение наружных промежутков между изолированными жилами осуществляется одновременно с наложением экструдированной внутренней оболочки. Многожильные кабели должны имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 кв.мм и более могут иметь одну жилу меньшего сечения (нулевую или заземления).
5. Внутренняя оболочка – выпрессована из поливинилхлоридного пластиката пониженной пожароопасности.
6. Экран – для марки ВВГЭнг(А)-FRLS медные ленты, наложенные спирально с перекрытием.
7. Оболочка – выпрессована из поливинилхлоридного пластиката пониженной пожароопасности. Номинальная толщина наружной оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных – не менее 1,8 мм.
8. Защитный покров:
   - броня из двух стальных оцинкованных лент, наложенных спирально так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг выпрессован из поливинилхлоридного пластиката пониженной пожароопасности.
   Номинальная толщина защитного шланга соответствует требованиям ГОСТ 31996-2012.

Основная выпускаемая номенклатура

Коды ОКПД 2

Условия эксплуатации и монтажа

1. Кабели предназначены для кабельных линий питания оборудования систем безопасности АЭС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
2. Бронированные одножильные кабели марки ВБШвнг(А)-FRLS предназначены для эксплуатации при постоянном напряжении.
3. Кабели стойкие к воздействию землетрясения интенсивностью до 9 баллов по МSK-64, при уровне установки над нулевой отметкой 60 м. Кабели соответствуют I категории сейсмостойкости по НП-031.
4. Максимальное напряжение сети, при котором допускается эксплуатация кабелей - 1,20 кВ. Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U⁰.
5. Допустимые усилия при тяжении кабелей по трассе прокладки не должны 50 Н/мм².
6. Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании - 400^оС при времени протекания тока короткого замыкания до 5 с.
7. Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70ºС.
8. Прокладка кабелей без предварительного подогрева может осуществляться при температуре не ниже минус 15^оС.
9. Эксплуатация при температуре окружающей среды от - 50ºС до +50ºС.
10. Минимальный радиус изгиба при прокладке, не менее:
    - одножильных 10 диаметров кабеля;
    - многожильных 7,5 диаметров кабеля.

Форма поставки

1. Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствуют ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
2. Максимальная длина кабеля, наматываемая на барабан, ограничена грузоподъемностью в 5 тонн.
