Кабель силовой не распространяющий горение, с оболочкой из полимерных композиций, не содержащих галогенов ПвПГнг(А)-HF

Кабель силовой не распространяющий горение, с оболочкой из полимерных композиций, не содержащих галогенов ПвПГнг(А)-HF

Назначение

Кабели предназначены для электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений, а также для кабельных линий цепей питания и контроля электрооборудования атомных станций (АС), вне гермозоны АС в системах АС классов 3, 4 по НП-001-15.
Класс пожарной опасности кабелей по классификации ГОСТ 31565-2012 – П1б.8.1.2.1.
Климатическое исполнение В, категории размещения 1-5 по ГОСТ 15150-69, кроме прокладки в почве.
Электрическая безопасность кабелей соответствует требованиям ГОСТ 12.2.007.14-75.

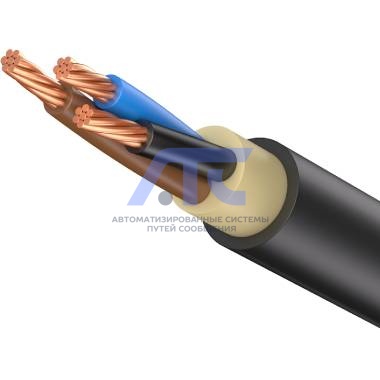

Конструкция

1. Токопроводящая жила – медная, однопроволочная или многопроволочная, секторной или круглой формы, 1 или 2 класса по ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20^оС соответствует 1 и 2 классу ГОСТ 22483-2012.
2. Изоляция жил – кабели марок Пв...– сшитый полиэтилен; марок П…- полимерная композиция, не содержащая галогенов. Номинальная толщина изоляции соответствует требованиям ГОСТ 31996-2012. Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил:
   - для марок П… – не менее 1•10¹⁰ Ом•см;
   - для марок Пв... – не менее 1•10¹² Ом•см.
3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой. Внутренний промежуток сердечника, из изолированных жил сечением свыше 25 кв.мм включительно, заполнен жгутом, выпрессованным из полимерной композиции, не содержащей галогенов. Заполнение наружных промежутков между изолированными жилами осуществляется одновременно с наложением экструдированной внутренней оболочки. Многожильные кабели должны имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 кв.мм и более могут иметь одну жилу меньшего сечения (нулевую или заземления).
4. Внутренняя оболочка – выпрессована из полимерной композиции, не содержащей галогенов.
5. Разделительный слой – стеклолента, наложенная спирально с перекрытием, для марки ПвПГнг(А)-HF с токопроводящими жилами сечением 50 кв.мм.
6. Экран – медные ленты, наложенные спирально с перекрытием, для марки ППГЭнг(А)-HF.
7. Оболочка – выпрессована из полимерной композиции, не содержащей галогенов. Номинальная толщина наружной оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных – не менее 1,8 мм.
8. Защитный покров:
   - броня из двух стальных оцинкованных лент, наложенных спирально так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг выпрессован из полимерной композиции, не содержащей галогенов. Номинальная толщина защитного шланга соответствует требованиям ГОСТ 31996-2012.

Основная выпускаемая номенклатура

Коды ОКПД 2

Условия эксплуатации и монтажа

1. Кабели ППГнг(А)-HF, ППГЭнг(А)-HF, ПвПГнг(А)-HF предназначены для электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений. Кабель марки ПБПнг(А)-HF предназначен для прокладки там же, при наличии опасности механических повреждений при эксплуатации. Кабели могут быть проложены без ограничения разности уровней по трассе прокладке, в том числе и на вертикальных участках.
2. Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um:
   - 0,72 кВ для кабелей на номинальное напряжение 0,66 кВ;
   - 1,20 кВ для кабелей на номинальное напряжение 1 кВ.
   Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U⁰.
3. Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 Н/мм².
4. Кабели стойкие к воздействию землетрясения интенсивностью до 9 баллов по МSK-64, при уровне установки над нулевой отметкой 60 м. Кабели соответствуют II категории сейсмостойкости по НП-031.
5. Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании:
   - ППГнг(А)-HF, ПБПнг(А)-HF, ППГЭнг(А)-HF – 350^оС,
   - ПвПГнг(А)-HF - 400^оС.
6. Длительно допустимая температура нагрева жил кабелей при эксплуатации:
   - ПвПГнг(А)-HF не более 90ºС;
   - ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF не более 70ºС.
7. Эксплуатация при температуре окружающей среды от - 50ºС до +50ºС.
8. Прокладка кабелей без предварительного подогрева может осуществляться при температуре не ниже минус 15^оС.
9. Минимальный радиус изгиба при прокладке, не менее:
   - одножильных 10 диаметров кабеля;
   - многожильных 7,5 диаметров кабеля.

Форма поставки

1. Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствуют ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
2. Максимальная длина кабеля, наматываемая на барабан, ограничена грузоподъемностью в 5 тонн.
