Кабель силовой не распространяющий горение, с низким дымо- и газовыделением АВВГнг(А)-LS

Кабель силовой не распространяющий горение, с низким дымо- и газовыделением АВВГнг(А)-LS

Назначение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1 и 3 кВ номинальной частотой 50 Гц. В электрических сетях с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Климатическое исполнение УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69.
Кабели соответствуют требованиям безопасности по ГОСТ 12.2.007.14-75.
Класс пожарной опасности кабелей по классификации ГОСТ 31565-2012 - П1б.8.2.2.2.

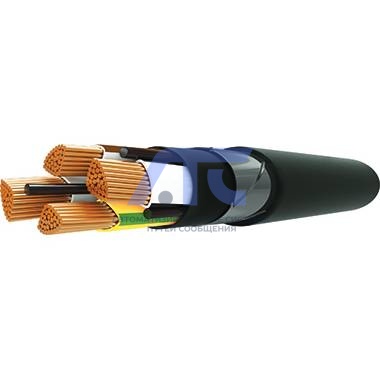

Конструкция

1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, секторной или круглой формы, 1 или 2 класса по ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20^оС соответствует 1 и 2 классу ГОСТ 22483-2012.
2. Изоляция жил – кабели марок Пв..., АПв... – сшитый полиэтилен; марок В.., АВ… - поливинилхлоридный пластикат пониженной пожароопасности. Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил – не менее 1•10¹⁰ Ом•см.
3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой. Внутренний промежуток сердечника, из изолированных жил сечением свыше 25 кв.мм включительно, заполнен жгутом, выпрессованным из поливинилхлоридного пластиката пониженной пожароопасности. Заполнение наружных промежутков между изолированными жилами осуществляется одновременно с наложением экструдированной внутренней оболочки. Многожильные кабели должны имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 кв.мм и более могут иметь одну жилу меньшего сечения (нулевую или заземления).
4. Внутренняя оболочка – выпрессована из поливинилхлоридного пластиката пониженной пожароопасности.
5. Экран – для марок (А)ВВГЭнг(А)-LS, ВВГЭнг(А)-FRLS медные ленты, наложенные спирально с перекрытием.
6. Оболочка – выпрессована из поливинилхлоридного пластиката пониженной пожароопасности. Номинальная толщина наружной оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных – не менее 1,8 мм.
7. Защитный покров:
   - броня из двух стальных оцинкованных лент, наложенных спирально так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг выпрессован из поливинилхлоридного пластиката пониженной пожароопасности.
   Номинальная толщина защитного шланга соответствует требованиям ГОСТ 31996-2012.

Основная выпускаемая номенклатура

Коды ОКПД 2

Условия эксплуатации и монтажа

1. Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации НП-001-2015.
2. Бронированные одножильные кабели марок ВБШвнг(А)-LS и АВБШвнг(А)-LS предназначены для эксплуатации при постоянном напряжении.
3. Кабели стойкие к воздействию землетрясения интенсивностью до 9 баллов по МSK-64, при уровне установки над нулевой отметкой 60 м.
   Кабели соответствуют II категории сейсмостойкости по НП-031.
4. Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um, равно 1,2*U. Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U⁰.
5. Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 30 Н/мм² сечения жилы – для кабелей с алюминиевыми токопроводящими жилами и 50 Н/мм² – для кабелей с медными токопроводящими жилами.
6. Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании 350^оС.
7. Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 90ºС;
8. Прокладка кабелей без предварительного подогрева может осуществляться при температуре не ниже минус 15^оС.
9. Эксплуатация при температуре окружающей среды от - 50ºС до +50ºС.
10. Минимальный радиус изгиба при прокладке, не менее:
    - одножильных 10 диаметров кабеля;
    - многожильных 7,5 диаметров кабеля.
11. Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию - 5 лет, но не позднее 6 мес. с даты изготовления.

Форма поставки

1. Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствуют ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
2. Максимальная длина кабеля, наматываемая на барабан, ограничена грузоподъемностью в 5 тонн.
