Кабель силовой для районов с холодным климатом ВВГЭнг(А)-ХЛ

Кабель силовой для районов с холодным климатом ВВГнг(А)-ХЛ

Назначение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 и 1,0 кВ номинальной частотой 50 Гц или при постоянном напряжении 1,5 кВ. В электрических сетях с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Максимальное напряжение сети, при котором допускается эксплуатация кабелей U_m, равно 1,2U.
Климатическое исполнение ХЛ, категории размещения – 1 – 5 по ГОСТ 15150-69.
Кабели соответствуют требованиям безопасности по ГОСТ 12.2.007.14-75

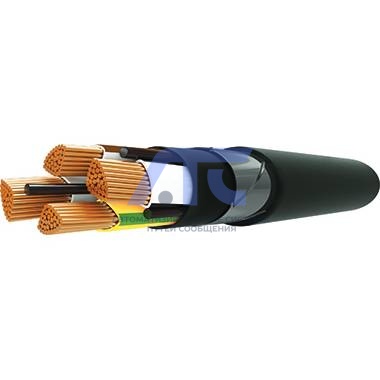

Конструкция

1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, секторной или круглой формы, 1 или 2 класса по ГОСТ 22483-2012. Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20^оС соответствует 1 и 2 классу ГОСТ 22483-2012.
2. Изоляция жил - поливинилхлоридный пластикат с низкой температурой стеклования. Номинальная толщина изоляции соответствует требованиям ГОСТ 31996-2012. Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1•10¹⁰ Ом•см.
3. Сердечник – изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой. Внутренний промежуток сердечника, из изолированных жил сечением свыше 25 кв.мм включительно, заполнен выпрессованным жгутом. В кабелях с алюминиевыми ТПЖ заполнение наружных промежутков между изолированными жилами осуществляется одновременно с наложением экструдированной внутренней оболочки. В кабелях с медными ТПЖ наружные промежутки заполнены выпрессованными жгутами. Материал жгутов соответствует материалу внутренней оболочки.
   Многожильные кабели должны имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 кв.мм и более могут иметь одну жилу меньшего сечения (нулевую или заземления).
4. Внутренняя оболочка – для кабелей исполнения «нг(А)-ХЛ» выпрессована из ПВХ-пластиката понижнной горючести с низкой температурой стеклования, для остальных кабелей – из ПВХ-пластиката с низкой температурой стеклования.
5. Экран – для марок ВВГЭ-ХЛ, АВВГЭ-ХЛ, ВВГЭнг(А)-ХЛ, АВВГЭнг(А)-ХЛ медные ленты, наложенные обмоткой с перекрытием.
6. Оболочка - для кабелей исполнения «нг(А)-ХЛ» выпрессована из ПВХ-пластиката понижнной горючести с низкой температурой стеклования, для остальных кабелей – из ПВХ-пластиката с низкой температурой стеклования.
   Номинальная толщина наружной оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных – не менее 1,8 мм.
7. Защитный покров:
   - броня из двух стальных оцинкованных лент, наложенных спирально так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг для кабелей исполнения «нг(А)-ХЛ» выпрессован из ПВХ-пластиката с низкой температурой стеклования; для остальных марок выпрессован из ПВХ-пластиката пониженной горючести с низкой температурой стеклования. Номинальная толщина защитного шланга соответствует требованиям ГОСТ 31996-2012.

Основная выпускаемая номенклатура

Коды ОКПД 2 и классы пожарной опасности

Условия эксплуатации и монтажа

1. Кабели марок ВВГ-ХЛ, АВВГ-ХЛ, ВВГЭ-ХЛ, АВВГЭ-ХЛ, ВБШв-ХЛ, АВБШв-ХЛ предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и наружных(открытых) электроустановок (кабельных эстакадах, галереях). При групповой прокладке таких кабелей обязательно применение средств огнезащиты.
2. Кабели марок ВВГнг(А)-ХЛ, АВВГнг(А)-ХЛ, ВВГЭнг(А)-ХЛ, АВВГЭнг(А)-ХЛ, ВБШвнг(А)-ХЛ, АВБШвнг(А)-ХЛ, предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).
3. Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um, равно 1,2U.
   Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U₀.
4. Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 30 Н/мм² сечения жилы – для кабелей с алюминиевыми токопроводящими жилами и 50 Н/мм² – для кабелей с медными токопроводящими жилами.
5. Эксплуатация при температуре окружающей среды от - 60ºС до +50ºС.
6. Прокладка без предварительного подогрева кабелей всех марок допускается при температуре окружающей среды не ниже минус 25^oС.
7. Минимальный радиус изгиба при прокладке, не менее:
   - одножильных 10 диаметров кабеля;
   - многожильных 7,5 диаметров кабеля.
8. Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию - 5 лет, но не позднее 6 мес. с даты изготовления.

Форма поставки

1. Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов». Упаковка и маркировка соответствуют ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
2. Максимальная длина кабеля, наматываемая на барабан, ограничена грузоподъемностью в 5 тонн.
