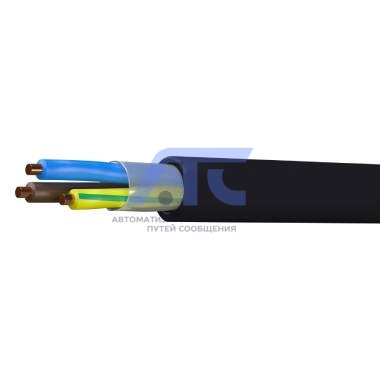

Кабель силовой гибкий с оболочкой и изоляцией из термоэластопласта повышенной озоностойкости и морозостойкости КРШС (ТЭП)

Кабель силовой гибкий с оболочкой и изоляцией из термоэластопласта повышенной озоностойкости и морозостойкости КРШС (ТЭП)

Назначение

Кабели силовые гибкие КРШС (ТЭП) с оболочкой и изоляцией из термоэластопласта повышенной озоностойкости и морозостойкости предназначены для гибкого соединения электрических устройств, передвижных машин, механизмов и оборудования к электрическим сетям на номинальное переменное напряжение до 660 В частоты до 500 Гц или постоянное номинальное напряжение 1000 В.
Кабели изготовляются для общепромышленного применения, при поставке на внутренний рынок и на экспорт.
Кабели изготавливаются в климатическом исполнении В по ГОСТ 15150-69.

Конструкция

1. Токопроводящая жила - медная многопроволочная соответствует классу 5 по ГОСТ 22483-2012. Сечение жил и их число указаны ниже в таблице:

   Число основных жил, шт	Сечение основных жил, мм2	Число и сечение вспомогательных жил, шт х мм2
   1	70, 95, 120	-
   2	1; 1,5; 2,5; 4; 6; 10; 16	- 4х0,75
   3	1,0; 1,5	-
   3	2,5	- 1х1,5
   3	4	- 4х2,5
   3	6	- 1х2,5; 1х4
   3	10	1х4,0; 1х4,0+1х2,5
   3	16	1х6,0; 1х6,0+1х4
   3	25	1х10,0; 1х10+1х6
   3	35	1х10,0; 1х16,0+1х6
   3	50	1х16,0; 1х25+1х6
   4	1; 2,5; 6; 10;16; 25	-
   7	1	-
   10	1	-
   12	1	-
   16	1	-
   19	1	-
   24	1	-
   27	1	-
   37	1	-

2. Изоляция жил - на основные и вспомогательные жилы наложена изоляция из термоэластопласта повышенной озоностойкости и морозостойкости. Изоляция может быть наложена одним или двумя слоями. Толщина изоляции от 0,6 до 1,8 мм в зависимости от сечения.
   Основные изолированные жилы кабелей должны иметь маркировку:
   - расцветкой - в кабелях с числом жил от двух до пяти включительно;
   - расцветкой или нумерацией - в кабелях с числом жил более пяти.
3. Сердечник - поверх одной изолированной жилы одножильных кабелей или скрученных изолированных жил многожильных кабелей наложен слой полиэтилентерефталатной пленки или пленки из равноценных синтетических материалов.
4. Оболочка поверх скрученных и обмотанных жил должна быть наложена с заполнением внутренних промежутков оболочка из термоэластопласта повышенной озоностойкости и морозостойкости. В многожильных кабелях с номинальным сечением основных жил 10 мм2 и более допускается применение двухслойной оболочки.
   Номинальная толщина наружной оболочки или суммарная толщина двухслойной оболочки нормирована. Оболочка должна содержать текстовую маркировку с указанием товарного знака или наименования предприятия-изготовителя, условное обозначение кабеля, обозначение технических условий, дата изготовления, мерные метки, сделано в России.

Условия эксплуатации и монтажа

Монтаж, эксплуатацию и ремонт кабелей проводят в соответствии с «Правилами устройства электроустановок», «Правилами технической эксплуатации электроустановок потребителей». Кабели могут эксплуатироваться на открытом воздухе в различных климатических условиях при температуре от минус 50ºС до плюс 65ºС;
- при относительной влажности воздуха до 98% при температуре до плюс 35ºС;
- при воздействии инея и росы;
- при прокладке по заболоченной местности;
- при воздействии морского тумана – 7 суток;
- при атмосферном давлении не менее 0,053 МПа (400 мм рт.ст);
- в условиях загрязнения радиоактивными, отравляющими и бактериальными веществами, после дезактивации, дегазации и дезинфекции.
Кабели выдерживают испытание электрическим напряжением переменного тока частотой 50 Гц в течение 5 мин. Значения напряжения при приемке и поставке - 2,5 кВ, на период эксплуатации и хранения – 2,0 кВ. Одножильные кабели выдерживают испытание напряжением в воде, без выдержки в ней.
Кабели устойчивы к кратковременному воздействию температуры до 150°С в течение суток. Растягивающее усилие на кабели должно быть не более 19,6 Н (2,0 кгс) на 1 мм суммарного сечения всех жил.
Волочение кабеля по поверхности грунта, в том числе асфальта, бетона, не допускается. Выбор и монтаж электропроводки электроустановок силовых, осветительных и вторичных цепей с применением кабеля КРШС (ТЭП) должны соответствовать ГОСТ Р 50571.15-97. Гарантийный срок эксплуатации – 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Минимальный срок службы, в пределах которого обеспечиваются минимальный срок сохраняемости и минимальная наработка, при соблюдении требований к условиям транспортирования, прокладки (монтажа) и эксплуатации - 15 лет.
Длительно допустимая температура на токопроводящих жилах кабелей не должна превышать -65ºС.
Минимально допустимый радиус изгиба кабеля при монтаже и эксплуатации долен быть не менее 8*Dн, где Dн – наружный диаметр кабеля.

Форма поставки

Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов».
Строительная длина кабеля должна быть не менее 100 м. Допускается сдача кабелей длиной не менее 35 м в количестве не более 10% от общей длины сдаваемой партии. По согласованию сторон допускается сдача любыми длинами..
