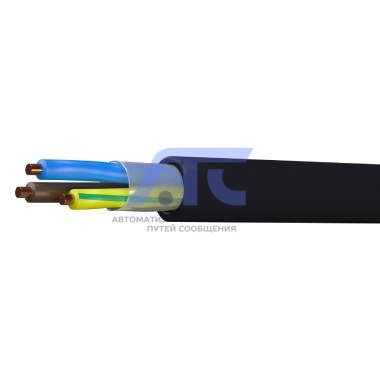

Кабель силовой гибкий с медными многопроволочными жилами с изоляцией и оболочкой из термоэластопласта пониженной горючести Н07(ТЭП)

Кабель силовой гибкий с медными многопроволочными жилами с изоляцией и оболочкой из термоэластопласта пониженной горючести Н07(ТЭП)

Назначение

Кабели силовые гибкие с изоляцией и оболочкой из термоэластопласта пониженной горючести, стойкие к воздействию нефтепродуктов, предназначены для гибкого соединения электрических устройств, передвижных машин, механизмов и оборудования к электрическим сетям на номинальное переменное напряжение до 660 В частоты до 500 Гц или постоянное номинальное напряжение 1000 В.
Кабели изготовляются для общепромышленного применения, при поставке на внутренний рынок и на экспорт.
Кабели изготавливаются в климатическом исполнении В по ГОСТ 15150-69.

Конструкция

1. Токопроводящая жила - медная многопроволочная соответствует классу 5 по ГОСТ 22483-2012. Сечение жил и их число указаны в таблице:

   Номинальное сечение жил, мм2	Число жил
   1,5; 2,5	2, 3, 4, 5, 6, 7, 12, 18, 24, 36
   4	6, 7, 12, 18, 24

2. Изоляция жил - из термоэластопласта пониженной горючести. Изоляция может быть наложена одним или двумя слоями.
   Основные изолированные жилы кабелей должны иметь маркировку:
   - расцветкой - в кабелях с числом жил от двух до пяти включительно;
   - расцветкой или нумерацией - в кабелях с числом жил более пяти.
3. Сердечник - поверх одной изолированной жилы одножильных кабелей или скрученных изолированных жил многожильных кабелей марки Н07(ТЭП) наложен слой полиэтилентерефталатной пленки или пленки из равноценных синтетических материалов.
4. Оболочка - поверх скрученных и обмотанных жил наложена с заполнением внутренних промежутков оболочка из маслобензостойкого термоэластопласта пониженной горючести. В многожильных кабелях с номинальным сечением основных жил 10 мм² и более допускается применение двухслойной оболочки.

Номинальная толщина наружной оболочки или суммарная толщина двухслойной оболочки нормирована. Оболочка должна содержать текстовую маркировку с указанием товарного знака или наименования предприятия-изготовителя, условное обозначение кабеля, обозначение технических условий, дата изготовления, мерные метки, сделано в России.

Условия эксплуатации и монтажа

Кабели не распространяют горение при одиночной прокладке и соответствуют требованиям ГОСТ IEC 60332-2-2-2011.
Кабели могут эксплуатироваться на открытом воздухе в различных климатических условиях при температуре от минус 50ºС до плюс 65ºС:
- при относительной влажности воздуха до 98 % при 35ºС;
- при воздействии инея и росы;
- при прокладке по заболоченной местности;
- при воздействии нефтепродуктов;
- при воздействии морского тумана;
- при атмосферном давлении не менее 0,053 МПа (400 мм рт.ст);
- в условиях загрязнения радиоактивными, отравляющими и бактериальными веществами, после дезактивации, дегазации и дезинфекции.
Кабели выдерживают испытание электрическим напряжением переменного тока частотой 50 Гц в течение 5 мин. Значения напряжения при приемке и поставке - 2,5 кВ, на период эксплуатации и хранения - 2,0 кВ. Одножильные кабели выдерживают испытание напряжением в воде, без выдержки в ней.
Кабели устойчивы к кратковременному воздействию температуры до 150°С в течение суток.
Волочение кабеля по поверхности грунта, в том числе асфальта, бетона, не допускается.
Выбор и монтаж электропроводки электроустановок силовых, осветительных и вторичных цепей с применением кабеля Н07(ТЭП) должны соответствовать ГОСТ Р 50571.15-97.
Гарантийный срок эксплуатации – 5 лет, минимальный срок службы с сохранением заявленных характеристик - 15 лет при соблюдении
Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Форма поставки

Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов».
Строительная длина кабеля должна быть не менее 100 м. Допускается сдача кабелей длиной не менее 35 м в количестве не более 10% от общей длины сдаваемой партии. По согласованию сторон допускается сдача любыми длинами.
