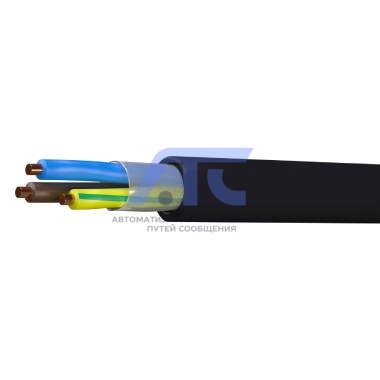

Кабель силовой гибкий с медными многопроволочными жилами, с изоляцией и оболочкой из термоэластопласта КГТПнг(А)

Кабель силовой гибкий с медными многопроволочными жилами, с изоляцией и оболочкой из термоэластопласта КГТПнг(А)

Назначение

Кабели силовые гибкие с медными многопроволочными жилами, с изоляцией и оболочкой из термоэластопласта, в дальнейшем именуемые «кабели», предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В, а также на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное номинальное напряжение 1000 В.
Кабели соответствуют требованиям ГОСТ 24334-80 и ТУ 16.К17-079-2014.
Климатическое исполнение УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.
Кабели КГТПнг(А) не распространяют горение при групповой прокладке.

Конструкция

1. Токопроводящая жила - медная многопроволочная 5 класса гибкости по ГОСТ 22483-2012. По требованию потребителя токопроводящие жилы кабелей могут изготавливаться в соответствии классу 6 по ГОСТ 22483-2012.

   Марка кабеля	Число жил		Номинальное сечение основных жил, мм
   	основных	нулевой или заземления меньшего сечения	380 В	660 В
   КГТПнг(А)	1	-	2,5 - 120	660 В
   	2, 3	-	0,75 - 120	0,75 - 240
   	2, 3	1
   	4, 5	-	1,0 - 95	1,0 - 185

2. Изоляция жил - термоэластопласт (ТЭП). Допускается наложение на токопроводящие жилы синтетической пленки с последующим наложением изоляции, для предотвращения залипания изоляции к жиле. Цветовая маркировка изоляции основных жил может согласовываться с Заказчиком. Цвет жилы нулевой жилы – голубой, жилы заземления- 2-х цветный желто-зеленый.
3. Сердечник - поверх одной изолированной жилы одножильных кабелей или скрученных изолированных жил многожильных кабелей марки КГТП наложен слой полиэтилентерефталатной пленки или пленки из равноценных синтетических материалов.
4. Оболочка из термоэластопласта наложена поверх скрученных и обмотанных жил. В кабелях марки КГТПнг(А) оболочка проникает в свободное пространство между изолированными жилами, заполняя его. Номинальная толщина наружной оболочки или суммарная толщина двухслойной оболочки нормирована. В зависимости от сечения и жильности она варьирует от 1,2 до 3,0 мм². Оболочка должна содержать текстовую маркировку с указанием товарного знака или наименования предприятия-изготовителя, условное обозначение кабеля, обозначение технических условий, дата изготовления, мерные метки, сделано в России.

Условия эксплуатации и монтажа

Монтаж, эксплуатацию и ремонт кабелей проводят в соответствии с «Правилами устройства электроустановок», «Правилами технической эксплуатации электроустановок потребителей». Длительно допустимая температура на токопроводящих жилах кабелей не должна превышать - 70°С. Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее 8*Dн, где Dн - наружный диаметр кабеля. Волочение кабеля по поверхности грунта, в том числе асфальта, бетона, не допускается. Выбор и монтаж электропроводки электроустановок силовых, осветительных и вторичных цепей с применением кабелей КГТП или КГТПнг(А) должны соответствовать требованиям ГОСТ Р 50571.15-97. Гарантийный срок эксплуатации – 6 месяцев. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 12 месяцев с даты изготовления. Срок службы кабелей – не менее 4-х лет при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.

Форма поставки

Кабели поставляются на деревянных барабанах по ГОСТ 5151-79 «Барабаны деревянные для электрических кабелей и проводов» или в бухтах.
Строительная длина кабеля на барабане:

Длина кабеля в бухте согласовывается с Заказчиком. Масса бухты – не белее 50 кг.
