Кабель для сигнализации и блокировки в пластмассовой оболочке СБЗПум
Кабели предназначены для устройств железнодорожной автоматики и телемеханики (ЖАТ),
электрических установок сигнализации и блокировки общепромышленного применения, пожарной
сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или
700 В постоянного тока, а также для организации тональных цепей и технологической связи в
диапазоне частот от 25 до 20000 Гц.

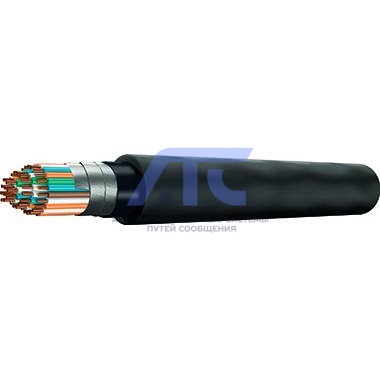

Кабель для сигнализации и блокировки в пластмассовой оболочке СБЗПум
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для устройств железнодорожной автоматики и телемеханики (ЖАТ), электрических установок сигнализации и блокировки общепромышленного применения, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока, а также для организации тональных цепей и технологической связи в диапазоне частот от 25 до 20000 Гц.
Климатическое исполнение УХЛ и Т, категорий 2, 3, 5 по ГОСТ 15150.
Кабель СБЗПум - для прокладки в трубопроводах, в земле в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в т.ч. если кабель не подвергается значительным растягивающим нагрузкам, в районах, не характеризующихся повышенным электромагнитным влиянием.
Конструкция
- Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9; 1,0 и 1,2 мм.
- Изоляция жил - композиция изоляционного полиэтилена,
номинальная толщина изоляции 0,45 мм - для ТПЖ диаметрами 0,9 и 1,0 мм;
номинальная толщина изоляции 0,50 мм - для ТПЖ диаметром 1,2 мм. - Сердечник – одиночные жилы или пары скручены в сердечник.
- Заполнение – гидрофобный заполнитель.
- Контрольная жила – многопроволочная жила из медной мягкой проволоки номинальным сечением 0,18-0,40 мм2 с изоляцией из пористого полиэтилена.
- Поясная изоляция:
неэкранированных кабелей – лента полиэтилентерефталатная, лента водоблокирующая.
экранированных кабелей - лента полиэтилентерефталатная, лента водоблокирующая.
Допускается использование лент из комбинированных материалов (ВБ+ПЭТФ). - Экран – алюмополимерная лента накладывается с перекрытием, под экраном прокладывается продольно контактная медная луженая проволока, номинальным диаметром 0,4-0,5 мм.
- Оболочка – из светостабилизированного полиэтилена.
- Подушка:
– для кабелей марок СБЗПсБм, СБЗПсБГм - состоящая из двух лент крепированной бумаги и битума. - Броня:
- для кабелей марок СБЗПсБм, СБЗПсБбШпм - из двух стальных лент;
- для кабелей марок СБЗПсБГм- из двух стальных оцинкованных лент. - Наружный покров:
– для кабелей марок СБЗПсБм - состоящий из битума, стеклопряжи, битума и мелового раствора;
- для кабелей марок СБЗПсБбШпм – состоящий из битума и полиэтиленовой оболочки
Расцветка изоляции жил в элементарном пучке или в 10-парном сердечнике
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка изоляции жил в элементарном пучке или в 10-жильном сердечнике
| Условный номер жил в элементарном пучке или сердечнике | Расцветка жил |
|---|---|
|
1 2 3 4 5 6 7 8 9 10 |
Белая Красная Голубая (синяя) Оранжевая Зеленая Коричневая Серая Черная Желтая Фиолетовая |
Расцветка пучков в сердечнике
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 6 7 8 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый Белый Красный Черный |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Кабелей повивной скрутки | Кабелей пучковой скрутки |
|---|---|---|
|
1 2 3 4 5 7 9 10 12 14 15 16 19 21 24 27 30 33 37 42 48 61 |
(1) (2) (3) (4) (5) (1)+(6) (2)+(7) (2)+(8) - - - - - - - - - - - - - - |
1х(2) 2х(2) 1х(3) 1х(4) 1х(5) 1х(7) 1х(9) 1х(10) 3х(4) 1х(4)+2х(5) 4х(4) 1х(4)+3х(5) 3х(5)+1х(6) 4х(6) 3х(5)+2х(6) 5х(6) 1х(5)+4х(7) 3х(7)+2х(8) 4х(8)+1х(10) 1х(8)+4х(10) 1х(3)+2х(4)+5х(10) |
| Примечание: - В скобках указано число жил или пар в элементарном пучке. | ||
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм - для жилы диаметром 1,2 мм |
Постоянный ток |
28,8 23,3 15,85 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом, не более: | ||
|
- для жил диаметром, мм: 0,9 1,0 1,2 |
Постоянный ток |
0,8 0,5 0,3 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил - между контрольной жилой и экраном |
Постоянный ток |
4000 5 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между токопроводящими жилами - между всеми токопроводящими жилами, соединенными вместе и экраном |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | ||
|
- кабелей парной скрутки - кабелей с одиночными жилами |
0,8 |
100 150 |
| Коэффициент затухания пар кабелей парной скрутки, пересчитанный на 1000 м длины и температуру 20°С, дБ/км, не более для кабелей: | ||
|
- с диаметром жил, мм: 0,9 1,0 1,2 |
0,8 |
1,04 0,94 0,70 |
|
- с диаметром жил, мм: 0,9 1,0 1,2 |
5 |
1,90 1,70 0,70 |
|
- с диаметром жил, мм: 0,9 1,0 1,2 |
10 |
2,40 2,10 2,00 |
|
- с диаметром жил, мм: 0,9 1,0 1,2 |
15 |
2,60 2,20 2,10 |
|
- с диаметром жил, мм: 0,9 1,0 1,2 |
20 |
2,70 2,30 2,20 |
|
- с диаметром жил, мм: 0,9 1,0 1,2 |
39 |
3,10 2,70 2,50 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее |
0,8 60,0 160,0 |
72,0 58,0 52,0 |
| Электрическое сопротивление изоляции наружной оболочки и защитного шланга между броней и землей, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | Постоянный ток | 10 |
|
Условия транспортирования кабеля: Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150.
Температура прокладки:
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже:
Гарантийный срок эксплуатации кабелей - 4,5 года. Срок службы кабелей 25 лет.
Строительная длина кабеля: Кабель поставляется на деревянных барабанах по ГОСТ 5151.
По согласованию изготовителя с потребителем: Климатическое исполнение Т – для кабелей в тропическом исполнении броня выполняется из стальной оцинкованной ленты. |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | ||
|---|---|---|---|---|
| 0,9 | 1,0 | 1,2 | ||
| СБЗПум | 1 | 11,1 | 12,4 | 13,0 |
| 2 | 12,6 | 13,9 | 14,8 | |
| 3 | 13,7 | 15,1 | 16,2 | |
| 4 | 14,5 | 15,9 | 17,1 | |
| 7 | 16,5 | 18,0 | 19,6 | |
| 10 | 19,2 | 20,2 | 22,9 | |
| 12 | 19,8 | 21,6 | 23,6 | |
| 14 | 20,9 | 22,7 | 24,9 | |
| 16 | 21,9 | 23,8 | 26,1 | |
| 19 | 23,2 | 25,1 | 27,6 | |
| 21 | 24,1 | 26,1 | 28,7 | |
| 24 | 25,5 | 27,5 | 30,4 | |
| 27 | 26,4 | 28,5 | 31,5 | |
| 30 | 27,6 | 29,8 | 33,0 | |
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число жил | Номинальный диаметр токопроводящей жилы, мм | ||
|---|---|---|---|---|
| 0,9 | 1,0 | 1,2 | ||
| СБЗПум | 3 | 11,3 | 12,5 | 13,2 |
| 4 | 11,8 | 13,0 | 13,7 | |
| 5 | 12,3 | 13,6 | 14,4 | |
| 7 | 13,0 | 14,3 | 15,2 | |
| 12 | 14,4 | 15,7 | 16,9 | |
| 14 | 15,0 | 16,4 | 17,7 | |
| 16 | 16,2 | 17,7 | 19,1 | |
| 30 | 20,0 | 21,7 | 23,7 | |
| 33 | 20,2 | 21,9 | 23,9 | |
| 42 | 22,0 | 23,7 | 26,0 | |
Допустимая растягивающая нагрузка
| Марка кабеля | Число жил | Число пар | Допустимая растягивающая нагрузка, кН (кгс), не более |
|---|---|---|---|
| СБЗПум | 3, 4, 5 | 1, 2, 3, 4 | 0,05 (5,1) |
| 7, 9, 12 | 7, 10, 12 | 0,176 (17,9) | |
| 16 | 14, 16 | 0,377 (38,4) | |
| 30, 33, 42 | 19, 21, 24 | 0,477 (48,7) | |
|
|
27, 30 | 0,678 (69,2) |
-
