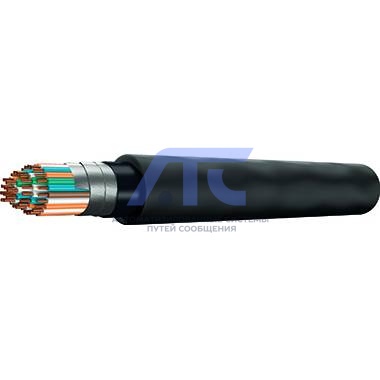

Кабель для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке СБВБГнг
Кабели предназначены для электрических установок сигнализации, централизации и блокировки,
пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой
50Гц или 700 В постоянного тока.
Кабель для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке СБВБГнг
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока.
Климатическое исполнение УХЛ и Т, категорий 2, 3, 5 по ГОСТ 15150.
Кабель СБВБГнг - для одиночной прокладки в сухих каналах кабельной канализации, в туннелях, коллекторах, в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия и для прокладки в пучках.
Конструкция
- Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм.
- Изоляция жил – композиция изоляционного полиэтилена, номинальной толщиной 0,45 мм.
- Сердечник – одиночные жилы или пары скручены в сердечник.
- счетная жила, жила в счетной паре и продольно проложенная цветная нить или лента элементарного счетного пучка - красного цвета, а направляющие – зеленого цвета. - Заполнение – гидрофобный заполнитель (для кабеля марок СБЗПу, СБЗПБбШв, СБЗПБбШп, СБЗПБ, СБЗПБГ).
- Поясная изоляция – лента полиэтилентерефталатная, (для кабелей с гидрофобным заполнением допускается не накладывать поясную изоляцию из синтетических лент).
- Экран (по требованию заказчика для кабеля СБ(З)ПуЭ, СБЗПЭБбШп(Шв), СБВГнгЭ) – из алюминиевой или алюмополимерной ленты. Под экраном проложена контактная медная луженая проволока номинальным диаметром 0,4-0,6 мм.
- Оболочка:
- для кабелей марок СБПу, СБЗПу, СБПБбШв, СБЗПБбШв, СБПБбШп, СБЗПБбШп, СБПБ, СБЗПБ, СБПБГ, СБЗПБГ – полиэтилен;
- для кабелей марок СБВГ, СБВБГ - поливинилхлоридный пластикат;
- для кабелей марок СБВГнг, СБВБГнг, СБВБбШвнг – поливинилхлоридный пластикат пониженной горючести. - Подушка:
- для кабелей марок СБПБ, СБЗПБ, СБПБГ, СБЗПБГ - состоящая из двух лент крепированной бумаги и битума;
- для кабеля марки СБВБГнг – состоящая из двух лент крепированной бумаги. - Броня:
- для кабелей марок СБПБ, СБЗПБ, СБПБбШп, СБЗПБбШп - из двух стальных лент;
- для кабелей марок СБПБГ, СБЗПБГ, СБВБГ, СБВБГнг, СБВБбШвнг, СБПБбШв, СБЗПБбШв - из двух стальных оцинкованных лент. - Наружный покров:
- для кабелей марок СБПБ, СБЗПБ - состоящий из битума, стеклопряжи, битума и мелового раствора;
- для кабелей марок СБПБбШп, СБЗПБбШп – состоящий из битума и полиэтиленовой оболочки;
- для кабелей марок СБПБбШв, СБЗПБбШв – защитный шланг из поливинилхлоридного пластиката;
- для кабеля марки СБВБбШвнг - защитный шланг из поливинилхлоридного пластиката пониженной горючести.
Расцветка изоляции жил в элементарном пучке и сердечнике
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 6 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая Красная |
|
7 8 9 10 11 12 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая Белая (натуральная) |
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
36,6 28,8 23,3 |
| Электрическое сопротивление изоляции ТПЖ, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- для кабелей без гидрофобного заполнения сердечника - для кабелей с гидрофобным заполнением сердечника |
Постоянный ток |
5000 4000 |
| Испытательное напряжение в течение 1 мин, В: | 0,05 | 2500 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | ||
|
- пар кабелей парной скрутки - жил кабелей с одиночными жилами |
0,8 или 1,0 |
100,0 150,0 |
| Коэффициент затухания пар кабелей парной скрутки, пересчитанный на 1000 м длины и температуру 20°С, дБ/км, не более: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
0,8 |
1,18 1,04 0,94 |
| Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, дБ, не менее: | ||
|
- для 100 % значений - для 80 % значений |
0,8 |
60,0 62,0 |
|
Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 6 по ГОСТ 15150. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150. Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Температура прокладки:
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже:
Гарантийный срок эксплуатации кабелей 4,5 года.
Срок службы кабелей: Строительная длина кабеля: не менее 300 м. Кабель поставляется на деревянных барабанах по ГОСТ 5151.
По согласованию изготовителя с потребителем: Климатическое исполнение Т – для кабелей в тропическом исполнении броня выполняется из стальной оцинкованной ленты. |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | |
|---|---|---|---|
| 0,9 | 1,0 | ||
| СБВБГнг | 1 | - | - |
| 3 | 14,5 | 15,0 | |
| 4 | 15,5 | 16,5 | |
| 7 | 17,5 | 19,0 | |
| 10 | 21,0 | 22,0 | |
| 12 | 22,0 | 23,0 | |
| 14 | 23,0 | 24,0 | |
| 19 | 25,0 | 27,5 | |
| 24 | 28,0 | 30,0 | |
| 27 | 29,0 | 31,0 | |
| 30 | 30,0 | 32,0 | |
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число жил | Номинальный диаметр токопроводящей жилы, мм | |
|---|---|---|---|
| 0,9 | 1,0 | ||
| СБВБГнг | 3 | 11,5 | 12,0 |
| 4 | 12,0 | 13,0 | |
| 5 | 12,5 | 13,5 | |
| 7 | 13,0 | 14,0 | |
| 9 | 15,0 | 16,0 | |
| 12 | 16,0 | 17,0 | |
| 16 | 17,0 | 18,0 | |
| 19 | 18,0 | 19,0 | |
| 21 | 18,5 | 20,5 | |
| 24 | 20,5 | 22,0 | |
| 27 | 21,0 | 22,5 | |
| 30 | 22,0 | 23,0 | |
| 33 | 22,5 | 23,5 | |
| 37 | 23,0 | 24,0 | |
| 42 | 25,0 | 27,0 | |
| 48 | 25,5 | 27,5 | |
| 61 | 28,0 | 29,0 | |
-
