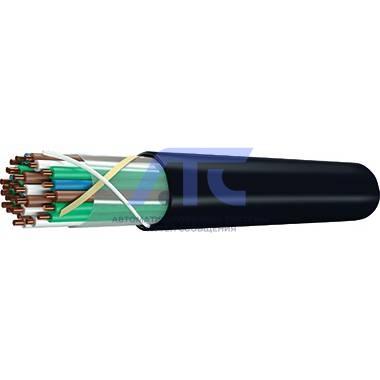

Кабель для сигнализации и блокировки с полиэтиленовой изоляцией в оболочке из поливинилхлоридного пластиката пониженной пожароопасности СБВБэВнг(А)-LS
Кабели предназначены для электрических установок сигнализации, централизации и блокировки,
пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой
50Гц или 700 В постоянного тока.
Кабель для сигнализации и блокировки с полиэтиленовой изоляцией в оболочке из поливинилхлоридного пластиката пониженной пожароопасности СБВБэВнг(А)-LS
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока.
Кабели могут эксплуатироваться в технологических помещениях атомных станций вне герметичной оболочки, классов 3 и 4 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).
Климатическое исполнение В, категорий 4, 5 по ГОСТ 15150.
Кабель СБВБэВнг(А)-LS - для групповой прокладки в помещениях, влажных каналах, туннелях, коллекторах, в пластмассовых трубопроводах, в условиях агрессивной среды, при отсутствии механических воздействий на кабель в местах, характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
Конструкция
- Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм.
- Изоляция жил - композиция изоляционного полиэтилена, токопроводящих жил 0,9 и 1,0 мм - номинальной толщиной 0,45 мм.
- Сердечник:
– для кабелей марок СБэВнг(А)-LS, СБВнг(А)-LS, СБэВБбШвнг(А)-LS, СБВБбШвнг(А)-LS пары скручены в сердечник;
– для кабелей марок СБВБэВнг(А)-LS, СБВБВнг(А)-LS, СБВБэВБбШвнг(А)-LS, СБВБВБбШвнг(А)-LS пары совместно с нитями из водоблокирующего материала скручены в сердечник. - Контрольная жила:
- для кабелей СБВБэВнг(А)-LS, СБВБВнг(А)-LS, СБВБэВБбШвнг(А)-LS, СБВБВБбШвнг(А)-LS многопроволочная жила из медной мягкой проволоки номинальным сечением 0,18-0,40 мм2 с изоляцией из пористого полиэтилена. - Поясная изоляция:
- для кабелей марок– СБэВнг(А)-LS, СБэВБбШвнг(А)-LS, СБВБбШвнг(А)-LS - лента полиэтилентерефталатная;
- для кабелей марок СБВнг(А)-LS - лента полиэтилентерефталатная, стеклолента или слюдосодержащая лента;
- для кабелей марок СБВБэВнг(А)-LS, СБВБэВБбШвнг(А)-LS, СБВБВБбШвнг(А)-LS - лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая;
- для кабелей марок СБВБВнг(А)-LS - лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, стеклолента или слюдосодержащая лента, лента водоблокирующая. - Экран:
- для кабелей марок СБэВнг(А)-LS, СБэВБбШвнг(А)-LS СБВБэВнг(А)-LS, СБВБэВБбШвнг(А)-LS - алюминиевая или алюмополимерная лента накладывается с перекрытием, под экраном прокладывается продольно контактная медная луженая проволока, номинальным диаметром 0,4 или 0,5 мм. - Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.
- Броня:
- для кабелей марок СБВБбШвнг(А)-LS, СБэВБбШвнг(А)-LS, СБВБэВБбШвнг(А)-LS, СБВБВБбШвнг(А)-LS - из двух стальных оцинкованных лент. - Наружный покров:
- для кабелей марок СБВБбШвнг(А)-LS, СБэВБбШвнг(А)-LS, СБВБэВБбШвнг(А)-LS, СБВБВБбШвнг(А)-LS – из поливинилхлоридного пластиката пониженной пожароопасности.
Расцветка изоляции жил в элементарном пучке
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка пучков в сердечнике
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Система скрутки сердечника |
|---|---|
|
1 2 3 4 7 10 12 14 15 16 19 21 24 27 30 |
1х2 2х2 3х2 4х2 7х2 10х2 3х(4х2) 1х(4х2)+2х(5х2) 3х(5х2) 4х(4х2) 1х(4х2)+3х(5х2) 3х(5х2)+1х(6х2) 4х(6х2) 3х(5х2)+2х(6х2) 5х(6х2) |
| Примечание: - В скобках указано число пар в элементарном пучке. | |
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
36,6 28,8 23,3 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил: - между контрольной жилой и экраном* - между контрольной жилой и всеми жилами, соединенными вместе** |
Постоянный ток |
4000 5 5 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом, не более: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
1,1 0,8 0,5 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между жилами - между всеми жилами, соединенными вместе и экраном* |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | 0,8 или 1,0 | 100 |
| Коэффициент затухания пересчитанный на температуру 20°С, дБ/км, не более для кабелей: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
0,8 |
1,07 0,95 0,85 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее: | ||
|
- для 100 % значений - для 90 % значений |
0,8 или 1,0 |
68,0 72,0 |
| Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более, кабелей марок: | ||
|
- СБэВнг(А)-LS, СБВБэВнг(А)-LS - СБВБбШвнг(А)-LS, СБВБВБбШвнг(А)-LS - СБэВБбШвнг(А)-LS, СБВБэВБбШвнг(А)-LS |
0,05 |
0,99 0,98 0,95 |
| Электрическое сопротивление изоляции оболочки и защитного шланга, пересчитанное на 1000 м длины и температуру 20°С, Мом, не менее: | Постоянный ток | 5 |
|
* - для экранированных кабелей Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150. Температура прокладки - от -15°С.
Температура эксплуатации в условиях фиксированного монтажа - от -50°С до +60°С;
Радиус изгиба кабелей при прокладке и монтаже: Гарантийный срок эксплуатации кабелей - 4,5 года. Срок службы кабелей - не менее 20 лет.
Строительная длина кабеля: Кабель поставляется на деревянных барабанах по ГОСТ 5151.
По согласованию изготовителя с потребителем: |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | ||
|---|---|---|---|---|
| 0,8 | 0,9 | 1,0 | ||
| СБВБВнг(А)-LS | 1 | 9,13 |
9,73 |
- |
| 2 | 10,43 |
11,27 |
- | |
| 3 | 11,49 |
12,52 |
- | |
| 4 | 12,11 |
13,27 |
- | |
| 7 | 13,78 |
15,85 |
- | |
| 10 | 16,13 |
17,93 |
- | |
| 12 | 17,24 |
19,25 |
- | |
| 14 | 18,35 |
20,50 |
- | |
| 15 | 19,07 | 21,98 | - | |
| 16 | - | 22,07 | - | |
| 19 | - | 23,36 | - | |
| 21 | - | 24,21 | - | |
| 24 | - | 25,61 | - | |
| 27 | - | 26,49 | - | |
| 30 | - | 28,15 | - | |
Допустимая растягивающая нагрузка, кН (кгс), не более
| Марка кабеля | Число пар |
Допустимая растягивающая нагрузка, кН (кГс), не более |
|---|---|---|
| СБВБэВнг(А)-LS |
2, 3, 4 7, 10, 12 15, 14, 16 19, 21, 24 27, 30 |
0,050 (5,1) 0,176 (17,9) 0,377 (38,4) 0,477 (48,7) 0,678 (69,2) |
-
