Кабель для сигнализации и блокировки с полиэтиленовой изоляцией в металлической оболочке с гидрофобным заполнением СБПЗАуБпШп
Кабели предназначены для устройств железнодорожной автоматики и телемеханики (ЖАТ),
электрических установок сигнализации и блокировки общепромышленного применения, пожарной
сигнализации и автоматики на номинальное напряжение до 380 В включительно переменного тока
частотой 50Гц или 700 В постоянного тока, а также для организации тональных цепей и
технологической связи в диапазоне частот от 25 до 20 000 Гц.
Кабель для сигнализации и блокировки с полиэтиленовой изоляцией в металлической оболочке с гидрофобным заполнением СБПЗАуБпШп
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для устройств железнодорожной автоматики и телемеханики (ЖАТ), электрических установок сигнализации и блокировки общепромышленного применения, пожарной сигнализации и автоматики на номинальное напряжение до 380 В включительно переменного тока частотой 50Гц или 700 В постоянного тока, а также для организации тональных цепей и технологической связи в диапазоне частот от 25 до 20 000 Гц.
Климатическое исполнение УХЛ и Т, категорий 2, 3, 5 по ГОСТ 15150.
Кабель СБПЗАуБпШп - для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям (вспучивание, морозобойные трещины), в районах, характеризующихся повышенным электромагнитным влиянием, несудоходных и несплавных реках со спокойным течением и в районах, характеризующихся сверхвысоким электромагнитным влиянием.

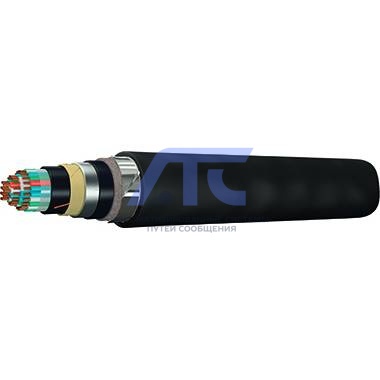

Конструкция
- Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм.
- Изоляция жил - композиция изоляционного полиэтилена, номинальной толщиной 0,45 мм.
- Сердечник – одиночные жилы или пары скручены в сердечник.
- Заполнение – гидрофобный заполнитель.
- Поясная изоляция – оболочка полиэтиленовая, лента водоблокирующая, лента полиэтилентерефталатная, лента крепированной бумаги, лента кабельной бумаги. По поясной изоляции проложена лента водоблокирующая.
- Контрольная жила - многопроволочная жила из медной мягкой проволоки номинальным сечением 0,12-0,40 мм2 с изоляцией из пористого полиэтилена.
- Оболочка алюминиевая прессованная (допускается сварная алюминиевая оболочка):
- для кабелей марок СБПЗАуБпШп, СБПЗАуБпГ – оболочка алюминиевая усиленная. - Подушка:
– для кабелей марок СБПЗАБпШп, СБПЗАуБпШп, СБПЗАБпГ, СБПЗАуБпГ - состоящая из битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; - Броня:
- для кабелей марок СБПЗАБпШп, СБПЗАуБпШп - из двух стальных лент;
- для кабелей марок СБПЗАБпГ, СБПЗАуБпГ – из двух стальных оцинкованных лент. - Наружный покров:
- для кабелей марок СБПЗАШп, СБПЗАБпШп, СБПЗАуБпШп – состоящий из битума и полиэтиленового защитного шланга;
- для кабелей марок СБПЗАШв – состоящий из битума, внутренней полиэтиленовой оболочки и защитного шланга из поливинилхлоридного пластиката.
Расцветка изоляции жил в элементарном пучке или сердечнике с числом пар не более 10
| Условный номер пар в элементарном пучке или 10-парном сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка изоляции жил в элементарном пучке или в 10-жильном сердечнике
| Условный номер жил в элементарном пучке или 10-жильном сердечнике | Расцветка жил |
|---|---|
|
1 2 3 4 5 6 7 8 9 10 |
Белая Красная Голубая (синяя) Оранжевая Зеленая Коричневая Серая Черная Желтая Фиолетовая |
Расцветка элементарных пучков
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Кабелей повивной скрутки | Кабелей пучковой скрутки |
|---|---|---|
|
3 4 5 7 9 10 12 14 15 16 19 21 24 27 30 33 37 42 48 61 |
(3) (4) (5) (1)+(6) (2)+(7) (2)+(8) - - - - - - - - - - - - - - |
1х(3) 1х(4) 1х(5) 1х(7) 1х(9) 1х(10) 3х(4) 1х(4)+2х(5) 4х(4) 1х(4)+3х(5) 3х(5)+1х(6) 4х(6) 3х(5)+2х(6) 5х(6) 1х(5)+4х(7) 3х(7)+2х(8) 4х(8)+1х(10) 1х(8)+4х(10) 1х(3)+2х(4)+5х(10) |
| Примечание: - В скобках указано число жил или пар в элементарном пучке. | ||
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
28,8 23,3 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом, не более: | ||
|
- для жил диаметром, мм: 0,9 1,0 |
Постоянный ток |
0,8 0,5 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил - между контрольной жилой, всеми токопроводящими жилами, соединенными вместе и металлической оболочкой |
Постоянный ток |
4000 5 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между токопроводящими жилами - между всеми жилами, соединенными вместе, и металлической оболочкой |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | ||
|
- пар кабелей парной скрутки - жил кабелей с одиночными жилами |
0,8 |
70 120 |
| Коэффициент затухания пар кабелей парной скрутки, пересчитанный на 1000 м длины и температуру 20°С, дБ/км, не более: | ||
|
- для жил диаметром 0,9 мм - для жилы диаметром 1,0 мм |
0,8 |
0,95 0,85 |
|
- для жил диаметром 0,9 мм - для жилы диаметром 1,0 мм |
5 |
1,90 1,70 |
|
- для жил диаметром 0,9 мм - для жилы диаметром 1,0 мм |
10 |
2,40 2,10 |
|
- для жил диаметром 0,9 мм - для жилы диаметром 1,0 мм |
15 |
2,60 2,20 |
|
- для жил диаметром 0,9 мм - для жилы диаметром 1,0 мм |
20 |
2,70 2,30 |
|
- для жил диаметром 0,9 мм - для жилы диаметром 1,0 мм |
39 |
3,10 2,70 |
| Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, дБ, не менее: |
0,8 60,0 160,0 |
72,0 58,0 52,0 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- между металлической оболочкой и броней - между металлической оболочкой (броней) и землей - наружного покрова типа Шп типа Шв |
Постоянный ток |
10 10 5 |
|
Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 6 по ГОСТ 15150. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150. Температура прокладки: от -10°С.
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже: Гарантийный срок эксплуатации кабелей 4,5 года. Срок службы кабелей: не менее 20 лет.
Строительная длина кабеля:
Кабель поставляется на деревянных барабанах по ГОСТ 5151. Климатическое исполнение Т – кабель марки СБПЗАШв-Т в тропическом исполнении не изготавливается. |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | |
|---|---|---|---|
| 0,9 | 1,0 | ||
| СБПЗАуБпШп | 3 | - | - |
| 4 | - | - | |
| 7 | 34,8 | 35,1 | |
| 10 | 36,7 | 37,1 | |
| 12 | 37,5 | 38,1 | |
| 14 | 38,3 | 38,8 | |
| 15 | - | - | |
| 16 | - | - | |
| 19 | 40,1 | 41,0 | |
| 21 | - | - | |
| 24 | 41,4 | 42,5 | |
| 27 | 42,3 | 43,0 | |
| 30 | 42,6 | 44,0 | |
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число жил | Номинальный диаметр токопроводящей жилы, мм | |
|---|---|---|---|
| 0,9 | 1,0 | ||
| СБПЗАуБпШп | 3 | - | - |
| 4 | - | - | |
| 5 | - | - | |
| 7 | - | - | |
| 9 | - | - | |
| 12 | - | - | |
| 14 | - | - | |
| 16 | 34,3 | 34,6 | |
| 19 | 34,9 | 35,2 | |
| 21 | 35,2 | 36,8 | |
| 24 | 36,7 | 37,1 | |
| 27 | 37,0 | 37,4 | |
| 30 | 37,2 | 38,0 | |
| 33 | 37,8 | 38,4 | |
| 37 | 38,2 | 38,8 | |
| 42 | 39,7 | 40,6 | |
Допустимая растягивающая нагрузка
| Марка кабеля | Число жил | Число пар |
Допустимая растягивающая нагрузка, кН (кг, не более) |
|---|---|---|---|
| СБПЗАуБпШп |
16, 19 21, 24 27, 30, 33, 37, 42 48, 61 |
7 10, 12 14, 19 24, 27, 30 |
4,0 (408) 4,5 (459) 5,0 (510) 5,5 (561) |
-
