Кабель для сигнализации и блокировки с полиэтиленовой изоляцией, с водоблокирующими материалами, в алюминиевой оболочке СБВБАБпШп
Кабели предназначены для электрических установок сигнализации, централизации и блокировки,
пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой
50Гц или 700 В постоянного тока.
Кабель для сигнализации и блокировки с полиэтиленовой изоляцией, с водоблокирующими материалами, в алюминиевой оболочке СБВБАБпШп
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока.
Климатическое исполнение УХЛ и Т, категорий 2, 3, 5 по ГОСТ 15150.
Кабель СБВБАБпШп – для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям (вспучивание, морозобойные трещины), в районах, характеризующихся повышенным электромагнитным влиянием, несудоходных и несплавных реках со спокойным течением.

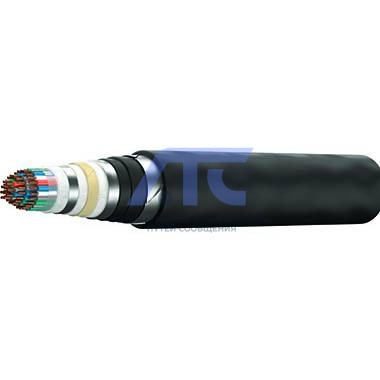

Конструкция
- Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм.
- Изоляция жил – композиция изоляционного полиэтилена, номинальной толщиной 0,55 мм.
- Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник.
- Контрольная жила – многопроволочная жила из медной мягкой проволоки номинальным сечением 0,12-0,40 мм2 с изоляцией из пористого полиэтилена.
- Поясная изоляция – лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента крепированной бумаги, лента водоблокирующая.
- Оболочка алюминиевая прессованная (допускается сварная алюминиевая оболочка):
- для кабелей марок СБВБАуБпШп – оболочка алюминиевая усиленная. - Подушка:
- для кабелей марок СБВБАБпШп, СБВБАуБпШп – состоящая из битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума. - Броня:
- для кабелей марок СБВБАБпШп, СБВБАуБпШп – из двух стальных лент. - Наружный покров:
- для кабелей марок СБВБАШп, СБВБАБпШп, СБВБАуБпШп – состоящий из битума и полиэтиленового защитного шланга;
- для кабелей марок СБВБАШв – состоящий из битума, внутренней полиэтиленовой оболочки и защитного шланга из поливинилхлоридного пластиката.
Расцветка изоляции жил в элементарном пучке
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка пучков в сердечнике
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Система скрутки сердечника |
|---|---|
|
3 4 7 10 12 14 16 19 21 24 27 30 |
3х2 4х2 7х2 10х2 3х(4х2) 1х(4х2)+2х(5х2) 4х(4х2) 1х(4х2)+3х(5х2) 3х(5х2)+1х(6х2) 4х(6х2) 3х(5х2)+2х(6х2) 5х(6х2) |
| Примечание: - В скобках указано число пар в элементарном пучке. | |
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
28,8 23,3 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил: - между контрольной жилой и алюминиевой оболочкой |
Постоянный ток |
4000 5 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом, не более: | ||
|
- для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
0,8 0,5 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между жилами - между всеми жилами, соединенными вместе, и алюминиевой оболочкой |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | 0,8 | 70 |
| Коэффициент затухания пересчитанный на 1000 м длины и температуру 20°С, дБ/км, не более для кабелей: | ||
|
- для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
0,8 |
0,95 0,85 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее: | ||
|
- для 100 % значений - для 90 % значений |
0,8 |
68,0 72,0 |
| Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более, кабелей марок: | ||
|
- СБВБАШв, СБВБАШп - СБВБАБпШп - СБВБАуБпШп |
0,05 |
0,70 0,30 0,10 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины, МОм, не менее: | ||
|
- между алюминиевой оболочкой и броней - наружного покрова типа Шп типа Шв защитного шланга из ПЭ |
Постоянный ток |
100,0 10,0 5,0 10,0 |
|
Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 6 по ГОСТ 15150. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150. Температура прокладки: от -10°С.
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже:
Гарантийный срок эксплуатации кабелей 4,5 года. Срок службы кабелей: не менее 20 лет. Строительная длина кабеля: не менее 600 м. Кабель поставляется на деревянных барабанах по ГОСТ 5151. Климатическое исполнение Т – кабель марки СБВБАШв в тропическом исполнении не изготавливается. |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | ||
|---|---|---|---|---|
| 0,9 | 1,0 | |||
| СБВБАБпШп | 3 | 27,8 | 28,3 | |
| 4 | 28,8 | 29,2 | ||
| 7 | 31,0 | 31,5 | ||
| 10 | 33,2 | 33,8 | ||
| 12 | 34,4 | 36,0 | ||
| 14 | 36,4 | 37,3 | ||
| 16 | 36,8 | 37,6 | ||
| 19 | 38,8 | 41,0 | ||
| 21 | 39,3 | 41,8 | ||
| 24 | 40,8 | 42,6 | ||
| 27 | 42,0 | 43,7 | ||
| 30 | 43,2 | 45,2 | ||
Допустимая растягивающая нагрузка, кН (кгс), не более
| Марка кабеля | Число пар |
Допустимая растягивающая нагрузка, кН (кГс), не более |
|---|---|---|
| СБВБАБпШп |
3, 4 7 10, 12 14, 16 19, 21 24 27 30 |
1,5 (153) 2,0 (204) 2,5 (255) 3,0 (306) 3,5 (357) 4,0 (408) 4,7 (479) |
-
