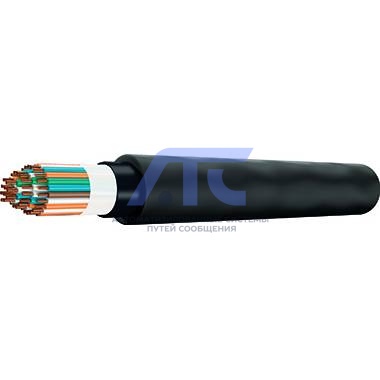

Кабель для сигнализации и блокировки с полиэтиленовой изоляцией, с водоблокирующими материалами, в пластмассовой оболочке СБВБэВ
Кабели предназначены для устройств железнодорожной автоматики и телемеханики (ЖАТ),
электрических установок сигнализации и блокировки, общепромышленного применения, пожарной
сигнализации и автоматики на номинальное напряжение до 380 В переменного тока частотой 50Гц
или 700 В постоянного тока, а также для организации тональных цепей и технологической связи в
диапазоне частот от 25 до 20 000 Гц.
Кабель для сигнализации и блокировки с полиэтиленовой изоляцией, с водоблокирующими материалами, в пластмассовой оболочке СБВБэВ
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для устройств железнодорожной автоматики и телемеханики (ЖАТ), электрических установок сигнализации и блокировки, общепромышленного применения, пожарной сигнализации и автоматики на номинальное напряжение до 380 В переменного тока частотой 50Гц или 700 В постоянного тока, а также для организации тональных цепей и технологической связи в диапазоне частот от 25 до 20 000 Гц..
Климатическое исполнение УХЛ и Т, категорий 2, 3, 5 по ГОСТ 15150.
Кабель СБВБэВ – для прокладки в помещениях, каналах, туннелях, коллекторах, в пластмассовых трубопроводах, в условиях агрессивной среды, повышенной влажности при отсутствии механических воздействий на кабель в районах, характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
Конструкция
- Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм.
- Изоляция жил – композиция изоляционного полиэтилена, токопроводящих жил 0,9 и 1,0 мм - номинальной толщиной 0,55 мм.
- Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник.
- Контрольная жила – многопроволочная жила из медной мягкой проволоки номинальным сечением 0,12-0,40 мм2 с изоляцией из пористого полиэтилена.
- Поясная изоляция:
- для кабелей марок СБВБэВ, СБВБэпПу, СБВБэпПБбШп – лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая;
- для кабелей марок СБВБВ, СБВБПу, СБВБПБбШп - лента водоблокирующая. - Экран - алюминиевая или алюмополимерная лента накладывается с перекрытием, под экраном прокладывается продольно контактная медная луженая проволока, номинальным диаметром 0,4-0,5 мм.
- для кабеля марки СБВБэВ – из алюминиевой или алюмополимерной ленты;
- для кабелей марок СБВБэпПу, СБВБэпПБбШп – из алюмополимерной ленты. - Оболочка:
- для кабелей марок СБВБэВ, СБВБВ – из поливинилхлоридного пластиката;
- для кабелей СБВБэпПу, СБВБэпПБбШп, СБВБПу, СБВБПБбШп – из полиэтилена. - Подушка:
- для кабелей марок СБВБПБбШп, СБВБэпПБбШп – состоящая из крепированной бумаги, битума. - Броня:
- для кабелей марок СБВБПБбШп, СБВБэпПБбШп - из двух стальных лент. - Наружный покров:
- для кабелей марок СБВБПБбШп, СБВБэпПБбШп – состоящий из битума и полиэтиленового защитного шланга.
Расцветка изоляции жил в элементарном пучке
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка пучков в сердечнике
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Система скрутки сердечника |
|---|---|
|
2 3 4 7 10 12 14 15 16 19 21 24 27 30 |
2х2 3х2 4х2 7х2 10х2 3х(4х2) 1х(4х2)+2х(5х2) 3х2 4х(4х2) 1х(4х2)+3х(5х2) 3х(5х2)+1х(6х2) 4х(6х2) 3х(5х2)+2х(6х2) 5х(6х2) |
| Примечание: - В скобках указано число пар в элементарном пучке. | |
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
36,6 28,8 23,3 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил: - между контрольной жилой и экраном* - между контрольной жилой и всеми жилами, соединенными вместе** |
Постоянный ток |
4000 5 5 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом не более: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
1,1 0,8 0,5 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между жилами - между всеми жилами, соединенными вместе, и экраном* |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | 0,8 | 100 |
| 6 Коэффициент затухания пересчитанный на 1000 м длины и температуру 20°С, дБ/км, не более для кабелей: | ||
| - для жилы диаметром 0,8 мм |
0,8 5 10 15 20 39 |
1,07 2,60 3,30 3,70 3,90 4,30 |
| - для жилы диаметром 0,9 мм |
0,8 5 10 15 20 39 |
0,95 2,30 2,80 3,10 3,30 3,70 |
| - для жилы диаметром 1,0 мм |
0,8 5 10 15 20 39 |
0,85 2,00 2,40 2,65 2,80 3,20 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее: |
0,8 60,0 160,0 |
72,0 58,0 52,0 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- между экраном (броней) и землей - между экраном и броней* |
Постоянный ток |
5 100 |
|
* - для экранированных кабелей Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 6 по ГОСТ 15150. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150. Температура прокладки: от -15°С.
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже: Гарантийный срок эксплуатации кабелей 4,5 года.
Срок службы кабелей: не менее 20 лет.
Строительная длина кабеля: Кабель поставляется на деревянных барабанах по ГОСТ 5151. Климатическое исполнение Т – кабели марок СБВБэВ и СБВБВ в тропическом исполнении не изготавливаются.
По согласованию изготовителя с потребителем: |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | ||
|---|---|---|---|---|
| 0,9 | 1,0 | |||
| СБВБэВ | 2 | 11,3 | - | |
| 3 | 12,7 | - | ||
| 4 | 13,7 | - | ||
| 7 | 16,0 | - | ||
| 10 | 18,2 | - | ||
| 12 | 19,4 | - | ||
| 14 | 22,1 | - | ||
| 16 | 23,1 | - | ||
| 19 | 24,4 | - | ||
| 21 | 24,9 | - | ||
| 24 | 27,2 | - | ||
| 27 | 28,3 | - | ||
| 30 | 28,5 | - | ||
Допустимая растягивающая нагрузка, кН (кгс), не более
| Марка кабеля | Число пар |
Допустимая растягивающая нагрузка, кН (кГс), не более |
|---|---|---|
| СБВБэВ |
2, 3, 4 7, 10, 12 15, 14, 16 19, 21, 24 27, 30 |
0,050 (5,1) 0,176 (17,9) 0,377 (38,4) 0,477 (48,7) 0,678 (69,2) |
-
