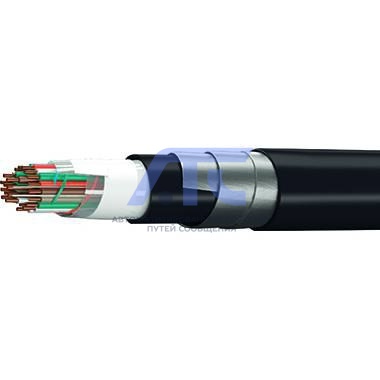

Кабель для сигнализации и блокировки с многопроволочными токопроводящими жилами, с полиэтиленовой изоляцией, с водоблокирующими материалами, в пластмассовой оболочке СБМВБэпПБбШп
Кабели предназначены для электрических установок сигнализации, централизации и блокировки,
пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой
50Гц или 700 В постоянного тока.
Кабель для сигнализации и блокировки с многопроволочными токопроводящими жилами, с полиэтиленовой изоляцией, с водоблокирующими материалами, в пластмассовой оболочке СБМВБэпПБбШп
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока..
Климатическое исполнение УХЛ и Т, категорий 2, 3, 5 по ГОСТ 15150.
Кабель СБМВБэпПБбШп – для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям, в условиях повышенной влажности в районах, характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
Конструкция
- Токопроводящая жила – многопроволочная жила (скрученная из 7 медных мягких проволок).
- Изоляция жил – композиция изоляционного полиэтилена, токопроводящих жил сечением - номинальной толщиной
1,0 мм2 - 0,65 мм;
1,5 мм2 – 0,75 мм;
2,5 мм2 – 0,85 мм;
4,0 мм2 – 1,00 мм. - Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник.
- Контрольная жила – многопроволочная жила из медной мягкой проволоки номинальным сечением 0,18-0,40 мм2 с изоляцией из пористого полиэтилена. Допускается прокладывать неизолированную контрольную жилу.
- Поясная изоляция:
- для кабелей марок СБМВБэВнг-LS, СБМВБэВБбШвнг-LS, СБМВБэпПу, СБМВБэпПБбШп – лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая.
- для кабелей марок СБМВБВнг-LS, СБМВБВБбШвнг-LS – лента водоблокирующая, стеклолента, лента водоблокирующая.
- для кабелей марок СБМВБПу, СБМВБПБбШп – лента водоблокирующая. - Экран – алюминиевая или алюмополимерная лента накладывается с перекрытием, под экраном прокладывается продольно контактная медная луженая проволока, номинальным диаметром 0,4-0,6 мм.
- для кабелей марок СБМВБэВнг-LS, СБМВБэВБбШвнг-LS – из алюминиевой или алюмополимерной ленты;
- для кабелей марок СБМВБэпПу, СБМВБэпПБбШп – из алюмополимерной ленты. - Оболочка:
- для кабелей марок СБМВБэВнг-LS, СБМВБВнг-LS, СБМВБэВБбШвнг-LS, СБМВБВБбШвнг-LS – из поливинилхлоридного пластиката пониженной пожароопасности.
- для кабелей СБМВБэпПу, СБМВБэпПБбШп, СБМВБПу, СБМВБПБбШп – из полиэтилена. - Подушка:
- для кабелей марок СБМВБПБбШп, СБМВБэпПБбШп – состоящая из крепированной бумаги, битума; - Броня:
- для кабелей марок СБМВБПБбШп, СБМВБэпПБбШп – из двух стальных лент;
- для кабелей марок СБМВБэВБбШвнг-LS, СБМВБВБбШвнг-LS – из двух стальных оцинкованных лент. - Наружный покров:
- для кабелей марок СБМВБПБбШп, СБМВБэпПБбШп – состоящий из битума и полиэтиленового защитного шланга.
- для кабелей марок СБМВБэВБбШвнг-LS, СБМВБВБбШвнг-LS – из поливинилхлоридного пластиката пониженной пожароопасности.
Расцветка изоляции жил в элементарном пучке
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка пучков в сердечнике
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Система скрутки сердечника |
|---|---|
|
1 2 3 4 5 6 7 8 9 10 12 14 16 19 21 24 |
1х2 2х2 3х2 4х2 5х2 6х2 7х2 8х2 9х2 10х2 3х(4х2) 1х(4х2)+2х(5х2) 4х(4х2) 1х(4х2)+3х(5х2) 3х(5х2)+1х(6х2) 4х(6х2) |
| Примечание: - В скобках указано число пар в элементарном пучке. | |
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жил сечением 1,0 мм2 - для жил сечением 1,5 мм2 - для жил сечением 2,5 мм2 - для жил сечением 4,0 мм2 |
Постоянный ток |
19,9 13,0 7,5 4,7 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил - между контрольной жилой и экраном* - между контрольной жилой и всеми жилами, соединенными вместе** |
Постоянный ток |
4000 5 5 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом не более: | Постоянный ток | 0,8 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между жилами - между всеми жилами, соединенными вместе, и экраном* |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | 0,8 | 100 |
| Коэффициент затухания пересчитанный на 1000 м длины и температуру 20°С, дБ/км, не более для кабелей: | ||
|
- для жил сечением 1,0 мм2 - для жил сечением 1,5 мм2 - для жил сечением 2,5 мм2 - для жил сечением 4,0 мм2 |
0,8 |
0,75 0,60 0,45 0,35 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее: | ||
|
- для 100 % значений - для 90 % значений |
0,8 |
68,0 72,0 |
| Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более, кабелей марок: | ||
|
- СБМВБэВнг-LS, СБМВБэпПу - СБМВБПБбШп, СБМВБВБбШвнг-LS - СБМВБэпПБбШп, СБМВБэВБбШвнг-LS |
0,05 |
0,99 0,98 0,95 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 200С, МОм, не менее: | ||
|
- оболочки* и защитного шланга из ПЭ - оболочки* и защитного шланга из ПВХ пластиката - между экраном и броней* |
Постоянный ток |
10 5 100 |
|
* - для экранированных кабелей Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 6 по ГОСТ 15150-69. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150-69. Температура прокладки - от -15°С.
Температура эксплуатации в условиях фиксированного монтажа:
Радиус изгиба кабелей при прокладке и монтаже: Гарантийный срок эксплуатации кабелей - 4,5 года. Срок службы кабелей - не менее 20 лет.
Строительная длина кабеля: Кабель поставляется на деревянных барабанах по ГОСТ 5151. Климатическое исполнение Т – кабели марок СБМВБэВнг-LS, СБМВБэВБбШвнг-LS, СБМВБВнг-LS, СБМВБВБбШвнг-LS не изготавливаются. |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм2 | |||
|---|---|---|---|---|---|
| 1,0 | 1,5 | 2,5 | 4,0 | ||
| СБМВБэпПБбШп | 1 | 18,3 | 19,4 | 20,7 | 22,5 |
| 2 | 20,5 | 22,0 | 23,3 | 26,4 | |
| 3 | 22,3 | 24,1 | 26,4 | 29,6 | |
| 4 | 23,4 | 25,5 | 28,0 | 31,5 | |
| 5 | - | - | 30,0 | 33,8 | |
| 6 | - | - | 31,8 | 36,1 | |
| 7 | 26,2 | 28,8 | 32,3 | - | |
| 8 | - | - | 34,4 | - | |
| 9 | - | - | 35,7 | - | |
| 10 | 29,4 | 32,5 | 36,5 | - | |
| 12 | 31,3 | 34,7 | - | - | |
| 14 | 32,7 | 36,5 | - | - | |
| 16 | 34,1 | 38,0 | - | - | |
| 19 | 36,1 | - | - | - | |
| 21 | 37,4 | - | - | - | |
| 24 | 39,2 | - | - | - | |
Допустимая растягивающая нагрузка, кН (кгс), не более
| Марка кабеля | Число пар | Номинальное сечение жил, мм2 | |||
|---|---|---|---|---|---|
| 1,0 | 1,5 | 2,5 | 4,0 | ||
| СБМВБПБбШп |
1 2 3 4 5 6 7 8 9 10 12 14 16 19 21 24 |
0,13 (13,3) 0,26 (26,5) 0,39 (39,8) 0,52 (53,0) - - 0,91 (92,8) - - 1,30 (265,0) 1,56 (159,1) 1,82 (185,6) 2,08 (212,2) 2,47 (215,9) 2,73 (278,5) 3,12 (318,2) |
0,20 (19,9) 0,39 (39,8) 0,59 (59,7) 0,78 (79,6) - - 1,37 (139,2) - - 1,95 (198,9) 2,34 (238,7) 2,73 (278,5) 3,12 (318,3) - - - |
0,33 (33,2) 0,65 (66,3) 0,98 (99,5) 1,30 (132,6) 1,63 (165,8) 1,95 (198,9) 2,23 (231,1) 2,60 (265,2) 2,93 (298,4) 3,25 (331,5) - - - - - - |
0,52 (53,1) 1,04 (106,1) 1,56 (159,1) 2,08 (212,2) 2,60 (265,2) 3,12 (318,2) - - - - - - - - - - |
-
