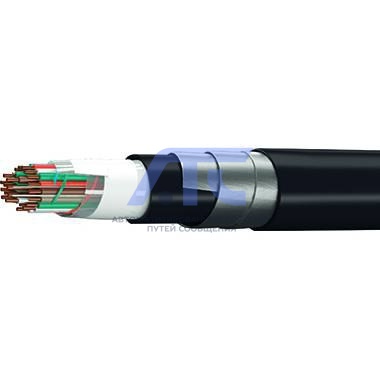

Кабель для сигнализации и блокировки с многопроволочными токопроводящими жилами, с полиэтиленовой изоляцией, с водоблокирующими материалами, в алюминиевой оболочке СБМВБАуБпШп
Кабели предназначены для электрических установок сигнализации, централизации и блокировки,
пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой
50Гц или 700 В постоянного тока.
Кабель для сигнализации и блокировки с многопроволочными токопроводящими жилами, с полиэтиленовой изоляцией, с водоблокирующими материалами, в алюминиевой оболочке СБМВБАуБпШп
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока.
Климатическое исполнение УХЛ и Т, категорий 2, 3, 5 по ГОСТ 15150.
Кабель СБМВБАуБпШп – для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям (вспучивание, морозобойные трещины), в районах, характеризующихся повышенным электромагнитным влиянием, несудоходных и несплавных реках со спокойным течением, и в районах, характеризующихся сверхвысоким электромагнитным влиянием.
Конструкция
- Токопроводящая жила – многопроволочная жила (скрученная из 7 медных мягких проволок).
- Изоляция жил – композиция изоляционного полиэтилена, токопроводящих жил сечением - номинальной толщиной
1,0 мм2 – 0,65 мм;
1,5 мм2 – 0,75 мм;
2,5 мм2 – 0,85 мм;
4,0 мм2 – 1,00 мм. - Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник.
- Контрольная жила – многопроволочная жила из медной мягкой проволоки номинальным сечением 0,18-0,40 мм2 с изоляцией из пористого полиэтилена или с прерывающейся полиэтиленовой изоляцией. Допускается прокладывать неизолированную контрольную жилу.
- Поясная изоляция – лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента крепированной бумаги, лента водоблокирующая.
- Оболочка алюминиевая прессованная:
- для кабелей марок СБМВБАуБпШп – оболочка алюминиевая усиленная. - Подушка:
- для кабелей марок СБМВБАБпШп, СБМВБАуБпШп – состоящая из битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума. - Броня:
- для кабелей марок СБМВБАБпШп, СБМВБАуБпШп - из двух стальных лент. - Наружный покров:
- для кабелей марок СБМВБАШп, СБМВБАБпШп, СБМВБАуБпШп – состоящий из битума и полиэтиленового защитного шланга.
Расцветка изоляции жил в элементарном пучке
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка пучков в сердечнике
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Система скрутки сердечника |
|---|---|
|
1 2 3 4 5 6 7 10 12 14 16 19 21 24 |
1х2 2х2 3х2 4х2 5х2 6х2 7х2 10х2 3х(4х2) 1х(4х2)+2х(5х2) 4х(4х2) 1х(4х2)+3х(5х2) 3х(5х2)+1х(6х2) 4х(6х2) |
| Примечание: - В скобках указано число пар в элементарном пучке. | |
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жил сечением 1,0 мм2 - для жил сечением 1,5 мм2 - для жил сечением 2,5 мм2 - для жил сечением 4,0 мм2 |
Постоянный ток |
19,9 13,0 7,5 4,7 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил - между контрольной жилой и алюминиевой оболочкой |
Постоянный ток |
4000 5 |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом не более: | Постоянный ток | 0,8 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между жилами - между всеми жилами, соединенными вместе, и алюминиевой оболочкой |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | 0,8 | 70 |
| Коэффициент затухания пересчитанный на 1000 м длины и температуру 20°С, дБ/км, не более для кабелей: | ||
|
- для жил сечением 1,0 мм2 - для жил сечением 1,5 мм2 - для жил сечением 2,5 мм2 - для жил сечением 4,0 мм2 |
0,8 |
0,75 0,60 0,45 0,35 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее: | ||
|
- для 100 % значений - для 90 % значений |
0,8 |
68,0 72,0 |
| Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более, кабелей марок: | ||
|
- СБМВБАШп - СБМВБАБпШп - СБМВБАуБпШп |
0,05 |
0,70 0,30 0,10 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 200С, МОм, не менее: | ||
|
- между алюминиевой оболочкой и броней - наружного покрова типа Шп типа Шв |
Постоянный ток |
100,0 10,0 5,0 |
|
Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 6 по ГОСТ 15150-69. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 8 по ГОСТ 15150-69. Температура прокладки - от -10°С.
Температура эксплуатации в условиях фиксированного монтажа: Радиус изгиба кабелей при прокладке и монтаже - не менее 15-ти максимальных диаметров кабеля по алюминиевой оболочке. Гарантийный срок эксплуатации кабелей - 4,5 года. Срок службы кабелей - не менее 20 лет. Строительная длина кабеля - не менее 600 м. Кабель поставляется на деревянных барабанах по ГОСТ 5151. |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм2 | |||
|---|---|---|---|---|---|
| 1,0 | 1,5 | 2,5 | 4,0 | ||
| СБМВБАуБпШп | 1 | 29,4 | 30,3 | 31,6 | 33,2 |
| 2 | 31,2 | 32,7 | 34,0 | 36,5 | |
| 3 | 33,0 | 34,4 | 36,3 | 38,9 | |
| 4 | 34,2 | 35,6 | 37,6 | 40,4 | |
| 5 | - | - | 39,1 | 42,7 | |
| 6 | - | - | 40,6 | 44,4 | |
| 7 | 36,4 | 38,5 | 40,6 | - | |
| 8 | - | - | 42,6 | - | |
| 9 | - | - | 43,9 | - | |
| 10 | 38,7 | 41,0 | 44,7 | - | |
| 12 | 40,2 | 43,1 | - | - | |
| 14 | 41,2 | 44,9 | - | - | |
| 16 | 43,0 | 46,9 | - | - | |
| 19 | 44,3 | - | - | - | |
| 21 | 45,6 | - | - | - | |
| 24 | 48,0 | - | - | - | |
Допустимая растягивающая нагрузка, кН (кгс), не более
| Марка кабеля | Число пар | Номинальное сечение жил, мм2 | |||
|---|---|---|---|---|---|
| 1,0 | 1,5 | 2,5 | 4,0 | ||
| СБМВБАуБпШп |
1, 2, 3 4, 5, 6 7, 10, 12 14, 16 19, 21, 24 |
0,28 (28,6) 0,56 (57,2) 0,98 (99,9) 1,96 (199,9) 2,66 (271,3) |
0,44 (44,9) 0,88 (89,8) 0,56 (86,8) 1,54 (157,1) 4,20 (426,4) |
0,72 (73,4) 1,44 (146,9) 2,52 (257,0) 5,04 (514,1) 6,84 (697,7) |
1,14 (116,3) 2,28 (232,6) 3,99 (406,9) 7,98 (813,9) 10,8 (1104,7) |
-
