Кабель для сигнализации и блокировки не распространяющий горение, с водоблокирующими материалами, в оболочке из полимерной композиции, не содержащей галогенов СБВБэПБбПнг(А)-HF

Кабель для сигнализации и блокировки не распространяющий горение, с водоблокирующими материалами, в оболочке из полимерной композиции, не содержащей галогенов СБВБэПБбПнг(А)-HF

Код ОКПД-2 27.32.13.145

Применение

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока.
Кабели с изоляцией из полиэтилена предназначены для групповой прокладки в каналах кабельной канализации, коллекторах, в сооружениях наземных и надземных линий метрополитена в условиях повышенной влажности.
Кабели с изоляцией из полимерных композиций, не содержащих галогенов, предназначены для групповой прокладки в тех же местах, а также в сооружениях подземных линий метрополитена в условиях повышенной влажности.
Кабели могут эксплуатироваться в технологических помещениях атомных станций вне герметичной оболочки, классов 3 и 4 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).

Климатическое исполнение В, категорий 3, 4 по ГОСТ 15150.

Кабель СБВБэПБбПнг(А)-HF - для групповой прокладки в служебно-технических помещениях, в сооружениях наземных и надземных линий метрополитена, в каналах кабельной канализации, туннелях, коллекторах и пластмассовых трубопроводах при возможности механических воздействий на кабель,в местах характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.

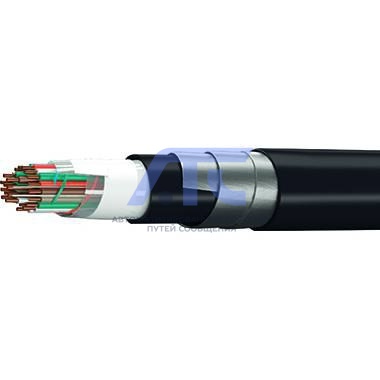

Конструкция

1. Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм.
2. Изоляция жил:
   - для кабелей марок СБВБПнг(А)-HF, СБВБэПнг(А)-HF, СБВБПБбПнг(А)-HF, СБВБэПБбПнг(А)-HF - композиция изоляционного полиэтилена, токопроводящих жил 0,9 и 1,0 мм - номинальной толщиной 0,45 мм.
   - для кабелей марок СБПВБПнг(А)-HF, СБПВБэПнг(А)-HF, СБПВБПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF - из полимерной композиции, не содержащей галогенов, токопроводящих жил 0,9 и 1,0 мм - номинальной толщиной 0,50 мм.
3. Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник.
4. Контрольная жила – многопроволочная жила из медной мягкой проволоки номинальным сечением 0,12-0,40 мм² с изоляцией из пористого полиэтилена.
5. Поясная изоляция:
   - для кабелей марок СБВБПнг(А)-HF - лента водоблокирующая, лента полиэтилентерефталатная; лента водоблокирующая, стеклолента или стеклослюдосодержащая лента, лента водоблокирующая;
   - для остальных кабелей - лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая.
6. Экран:
   - для кабелей марок СБВБэПнг(А)-HF, СБПВБэПнг(А)-HF, СБВБэПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF - алюминиевая или алюмополимерная лента с перекрытием, под экраном прокладывается продольно контактная медная луженая проволока, номинальным диаметром 0,4 или 0,5 мм.
7. Оболочка – из полимерной композиции, не содержащей галогенов.
8. Броня:
   - для кабелей марок СБВБПБбПнг(А)-HF, СБПВБПБбПнг(А)-HF, СБВБэПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF - из двух стальных оцинкованных лент.
9. Наружный покров:
   - для кабелей марок СБВБПБбПнг(А)-HF, СБПВБПБбПнг(А)-HF, СБВБэПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF из полимерной композиции, не содержащей галогенов.

Расцветка изоляции жил в элементарном пучке

Расцветка пучков в сердечнике

Система скрутки сердечника кабеля

Технические характеристики

Наружный диаметр кабеля, мм (справочный)

Допустимая растягивающая нагрузка, кН (кгс), не более
