Кабель для сигнализации и блокировки не распространяющий горение, с водоблокирующими материалами, в оболочке из полимерной композиции, не содержащей галогенов СБВБэПнг(А)-HF
Кабели предназначены для электрических установок сигнализации, централизации и блокировки,
пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой
50Гц или 700 В постоянного тока.
Кабель для сигнализации и блокировки не распространяющий горение, с водоблокирующими материалами, в оболочке из полимерной композиции, не содержащей галогенов СБВБэПнг(А)-HF
Код ОКПД-2 27.32.13.145
Применение
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока.
Кабели с изоляцией из полиэтилена предназначены для групповой прокладки в каналах кабельной канализации, коллекторах, в сооружениях наземных и надземных линий метрополитена в условиях повышенной влажности.
Кабели с изоляцией из полимерных композиций, не содержащих галогенов, предназначены для групповой прокладки в тех же местах, а также в сооружениях подземных линий метрополитена в условиях повышенной влажности.
Кабели могут эксплуатироваться в технологических помещениях атомных станций вне герметичной оболочки, классов 3 и 4 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).
Климатическое исполнение В, категорий 3, 4 по ГОСТ 15150.
Кабель СБВБэПнг(А)-HF - для групповой прокладки в служебно-технических помещениях, в сооружениях наземных и надземных линий метрополитена, в каналах кабельной канализации, туннелях, коллекторах и пластмассовых трубопроводах при отсутствии механических воздействий на кабель, в местах характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.

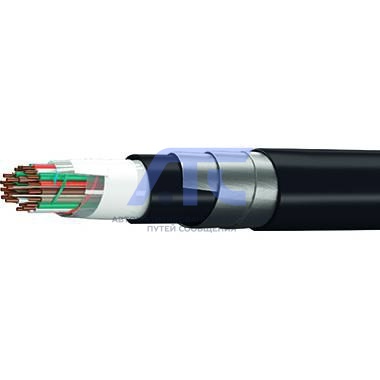

Конструкция
- Токопроводящая жила – из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм.
- Изоляция жил:
- для кабелей марок СБВБПнг(А)-HF, СБВБэПнг(А)-HF, СБВБПБбПнг(А)-HF, СБВБэПБбПнг(А)-HF - композиция изоляционного полиэтилена, токопроводящих жил 0,9 и 1,0 мм - номинальной толщиной 0,45 мм.
- для кабелей марок СБПВБПнг(А)-HF, СБПВБэПнг(А)-HF, СБПВБПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF - из полимерной композиции, не содержащей галогенов, токопроводящих жил 0,9 и 1,0 мм - номинальной толщиной 0,50 мм. - Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник.
- Контрольная жила – многопроволочная жила из медной мягкой проволоки номинальным сечением 0,12-0,40 мм2 с изоляцией из пористого полиэтилена.
- Поясная изоляция:
- для кабелей марок СБВБПнг(А)-HF - лента водоблокирующая, лента полиэтилентерефталатная; лента водоблокирующая, стеклолента или стеклослюдосодержащая лента, лента водоблокирующая;
- для остальных кабелей - лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая, лента полиэтилентерефталатная, лента водоблокирующая. - Экран:
- для кабелей марок СБВБэПнг(А)-HF, СБПВБэПнг(А)-HF, СБВБэПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF - алюминиевая или алюмополимерная лента с перекрытием, под экраном прокладывается продольно контактная медная луженая проволока, номинальным диаметром 0,4 или 0,5 мм. - Оболочка – из полимерной композиции, не содержащей галогенов.
- Броня:
- для кабелей марок СБВБПБбПнг(А)-HF, СБПВБПБбПнг(А)-HF, СБВБэПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF - из двух стальных оцинкованных лент. - Наружный покров:
- для кабелей марок СБВБПБбПнг(А)-HF, СБПВБПБбПнг(А)-HF, СБВБэПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF из полимерной композиции, не содержащей галогенов.
Расцветка изоляции жил в элементарном пучке
| Условный номер пар в элементарном пучке или сердечнике | Обозначение и расцветка жил в паре | |
|---|---|---|
| жила «а» | жила «б» | |
|
1 2 3 4 5 |
Белая (натуральная) |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
|
6 7 8 9 10 |
Красная |
Голубая (синяя) Оранжевая (желтая) Зеленая Коричневая Серая |
Расцветка пучков в сердечнике
| Условный номер элементарного пучка | Цвет скрепляющих элементов |
|---|---|
|
1 2 3 4 5 |
Голубой (синий) Оранжевый (желтый) Зеленый Коричневый Серый |
Система скрутки сердечника кабеля
| Число жил (пар) в кабеле | Система скрутки сердечника |
|---|---|
|
1 2 3 4 7 10 12 14 15 16 19 21 24 27 30 |
1х2 2х2 3х2 4х2 7х2 10х2 3х(4х2) 1х(4х2)+2х(5х2) 3х(5х2) 4х(4х2) 1х(4х2)+3х(5х2) 3х(5х2)+1х(6х2) 4х(6х2) 3х(5х2)+2х(6х2) 5х(6х2) |
| Примечание: - В скобках указано число пар в элементарном пучке. | |
Технические характеристики
| Параметры | Частота тока, кГц | Норма |
|---|---|---|
| Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, Ом, не более: | ||
|
- для жилы диаметром 0,8 мм - для жилы диаметром 0,9 мм - для жилы диаметром 1,0 мм |
Постоянный ток |
36,6 28,8 23,3 |
| Электрическое сопротивление изоляции, пересчитанное на 1000 м длины и температуру 20°С, МОм, не менее: | ||
|
- токопроводящих жил: из ПЭ из полимерной композиции, не содержащей галогенов |
Постоянный ток |
5000 12 |
| - между контрольной жилой и экраном* | 5 | |
| - между контрольной жилой и всеми жилами, соединенными вместе** | 5 | |
| Омическая асимметрия жил в рабочей паре на длине 1000 м, Ом, не более: | ||
|
- для жил диаметром, мм: 0,8 0,9 1,0 |
Постоянный ток |
1,1 0,8 0,5 |
| Испытательное напряжение в течение 1 мин, В: | ||
|
- между жилами - между всеми жилами, соединенными вместе и экраном* |
0,05 |
2500 3000 |
| Рабочая емкость, пересчитанная на 1000 м длины, нФ, не более: | 0,8 | 100 |
| Коэффициент затухания пересчитанный на температуру 20°С, дБ/км, не более для кабелей: | ||
|
- с диаметром жил, мм: 0,8 0,9 1,0 |
0,8 |
1,18 1,04 0,94 |
| Переходное затухание на ближнем конце на длине 300 м, дБ, не менее: | ||
|
- для 100 % значений - для 90 % значений |
0,8 |
68,0 72,0 |
| Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, не более, кабелей марок: | ||
|
- СБВБэПнг(А)-HF, СБПВБэПнг(А)-HF - СБВБПБбПнг(А)-HF, СБПВБПБбПнг(А)-HF - СБВБэПБбПнг(А)-HF, СБПВБэПБбПнг(А)-HF |
0,05 |
0,99 0,98 0,95 |
| Электрическое сопротивление изоляции оболочки и защитного шланга, пересчитанное на 1000 м длины и температуру 20°С, Мом, не менее: | Постоянный ток | 5 |
|
* - для экранированных кабелей Условия транспортирования кабеля в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150. Условия хранения кабеля в части воздействия климатических факторов должны соответствовать условиям 5 по ГОСТ 15150. Температура прокладки - от -15°С.
Температура эксплуатации в условиях фиксированного монтажа - от -40°С до +50°С;
Радиус изгиба кабелей при прокладке и монтаже: Гарантийный срок эксплуатации кабелей - 4,5 года. Срок службы кабелей - не менее 30 лет. Строительная длина кабеля - не менее 600 м. Кабель поставляется на деревянных барабанах по ГОСТ 5151.
По согласованию изготовителя с потребителем: |
||
Наружный диаметр кабеля, мм (справочный)
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | ||
|---|---|---|---|---|
| 0,8 | 0,9 | 1,0 | ||
| СБВБэПнг(А)-HF | 1 | 9,3 | 9,9 | 10,1 |
| 2 | 10,6 | 11,5 | 11,8 | |
| 3 | 11,7 | 12,7 | 13,1 | |
| 4 | 12,3 | 13,5 | 13,9 | |
| 7 | 14,0 | 15,9 | 16,3 | |
| 10 | 16,1 | 17,9 | 18,5 | |
| 12 | 17,2 | 19,2 | 19,9 | |
| 14 | 18,3 | 21,1 | 21,8 | |
| 15 | 19,1 | - | - | |
| 16 | - | 22,0 | 22,8 | |
| 19 | - | 23,4 | 24,2 | |
| 21 | - | 24,2 | 25,1 | |
| 24 | - | 25,6 | 26,6 | |
| 27 | - | 26,5 | 27,9 | |
| 30 | - | 28,2 | 29,2 | |
Допустимая растягивающая нагрузка, кН (кгс), не более
| Марка кабеля | Число пар | Номинальный диаметр токопроводящей жилы, мм | ||
|---|---|---|---|---|
| 0,8 | 0,9 | 1,0 | ||
| СБВБэПнг(А)-HF | 1 | 0,050(5,1) | 0,064(6,5) | 0,08(8,0) |
| 2 | 0,100(10,2) | 0,127(13,0) | 0,161(16,0) | |
| 3 | 0,151(15,4) | 0,191(18,5) | 0,24(24,0) | |
| 4 | 0,201(20,5) | 0,254(25,9) | 0,31(32,0) | |
| 7 | 0,351(35,8) | 0,445(45,4) | 0,55(56,0) | |
| 10 | 0,502(51,2) | 0,636(64,9) | 0,79(80,1) | |
| 12 | 0,602(61,4) | 0,763(77,8) | 0,94(96,1) | |
| 14 | 0,703(71,7) | 0,890(90,8) | 1,101(112,1) | |
| 15 | 0,753(76,8) | - | - | |
| 16 | - | 1,018(103,8) | 1,26(128,1) | |
| 19 | - | 1,208(123,3) | 1,49(152,1) | |
| 21 |
- |
1,336(136,2) | 1,65(168,1) | |
| 24 | - | 1,526(155,7) | 1,88(192,2) | |
| 27 | - | 1,717(175,2) | 2,12(216,2) | |
| 30 | - | 1,908(194,6) | 2,36(240,2) | |
-
