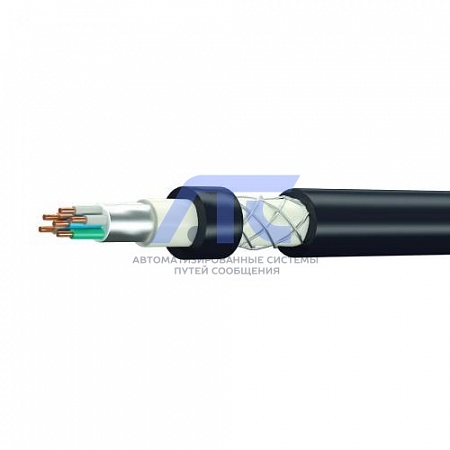

Кабель малопарный высокочастотный для цифровых сетей абонентского доступа КМЦППт
Кабель КМЦППт – для подвески на воздушных линиях связи.
Кабель малопарный высокочастотный для цифровых сетей абонентского доступа КМЦППт
Код ОКПД-2 27.32.13.159
Применение
Кабель КМЦППт – для подвески на воздушных линиях связи.
Вид климатического исполнения УХЛ, категорий размещения 1 и 2 по ГОСТ 15150-69.
Конструкция
- Токопроводящие жилы – однопроволочные из медной мягкой круглой проволоки.
- Изоляция – из сплошного полиэтилена.
- Пары – скручены из изолированных жил разного цвета.
- Сердечник – скручен из пар. В кабелях КМЦПвПэп, КМЦПвП, КМЦПвПэпт, КМЦПвПт при скрутке сердечника между парами размещаются нити из водоблокирующего материала. В кабелях марок КМЦППэпЗ, КМЦППэпЗт, КМЦППЗ, КМЦППЗт свободное пространство сердечника заполнено гидрофобным заполнителем.
- Поясная изоляция – на сердечник может быть наложена по открытой спирали скрепляющая обмотка из синтетических лент или нитей. Для кабелей КМЦПвПэп, КМЦПвП, КМЦПвПэпт, КМЦПвПт накладывается поясная изоляция из водоблокирующей ленты и полиэтилентерефталатной ленты, для кабелей КМЦПвП и КМЦПвПт из одной водоблокирующей ленты.
- Экран: алюмополимерная лента (или фольгированная пленка), проложенная продольно.Под экраном продольно проложена медная луженая проволока.
- Оболочка: для кабелей КМЦПВэп, КМЦПВ, КМЦПВп – из поливинилхлоридного пластиката; для кабелей КМЦПВэпнг(А), КМЦПВнг(А), КМЦПВпнг(А) – из поливинилхлоридного пластиката пониженной горючести; на остальные марки кабеля – из светостабилизированного полиэтилена.
Расцветка изолированных жил в кабеле
| Номер пары (тройки) | Цвет изоляции жилы | |
|---|---|---|
| а | б | |
| 1 | белый (красный) | голубая |
| 2 | оранжевая | |
| 3 | зеленая | |
| 4 | коричневая | |
| 5 | серая | |
Геометрические параметры
| Номинальный диаметр жил, мм | Номинальный диаметр изолированной жилы, мм | |
|---|---|---|
| Для кабеля без гидрофобного заполнителя и водоблокирующих материалов | Для кабеля с гидрофобным заполнителем и с водоблокирующими материалами | |
| 0,40 | 0,80 | 0,90 |
| 0,52 | 1,06 | 1,10 |
| 0,64 | 1,30 | 1,34 |
| 0,90 | 1,90 | 2,00 |
| 1,20 | 2,44 | 2,54 |
Технические характеристики
| Технические характеристики | Частота, МГц | Норма |
|---|---|---|
|
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1км длины и температуру 20ºС, Ом, для диаметров жилы, мм: 0,40 0,52 0,64 0,90 1,20 |
Постоянный ток |
139 ± 9 84 ± 7 55 ± 3 26 ± 3 13,8 ± 2 |
|
Омическая асимметрия жил в паре, %, не более: Омическая асимметрия жил между парами, %, не более: |
Постоянный ток |
1,0 4,0 |
|
Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1км длины, МОм, не менее: - для кабелей без гидрофобного заполнения - для кабелей с гидрофобным заполнением |
То же |
8000 5000 |
| Рабочая емкость, пересчитанная на 1км длины, нФ, не более: | 0,8 или 1,0 | 55 |
|
Испытательное напряжение в течение 1мин., В: - приложенное между жилами рабочих пар - между жилами и экраном |
0,05 постоянный ток то же |
1000 1500 500 750 |
| Скорость распространения сигнала | 4000-100000 | 180,0 |
| Максимальная разность времен задержки пар на длине 100 м, нс, не более | 4000-100000 | 45,0 |
| Защищенность от суммарной мощности влияния на дальнем конце PS EL FEXT на фиксированных частотах, пересчитанное на длину 100 м, дБ, не менее: | ||
| Для токопроводящей жилы диаметром 0,52мм, 0,64мм, 0,9мм, 1,20мм: |
1024 4096 10000 16000 20000 31250 62500 100000 |
61,0 49,0 41,0 36,9 35,0 31,1 25,0 21,0 |
| Коэффициент затухания (α), пересчитанный на температуру 20ºС, дБ, не более: | ||
| - для токопроводящей жилы диаметром 0,4мм на 1км длины: |
160 512 1024 2048 4096 |
12,0 19,5 26,8 38,0 53,7 |
| - для токопроводящей жилы диаметром 0,52мм, 0,64мм, 0,9мм, 1,20мм на 100м длины: |
1024 4096 10000 16000 20000 31250 62500 100000 |
2,1 4,1 6,5 8,3 9,3 11,7 17,0 22,0 |
| Переходное затухание на ближнем конце между парами внутри элементарного пучка (NEXT или Ао), дБ/100 м, не менее: | ||
| - для токопроводящей жилы диаметром 0,4мм: |
160 512 1024 2048 4096 |
77,0 69,0 65,0 60,0 56,0 |
| - для токопроводящей жилы диаметром 0,52мм, 0,64мм, 0,90мм, 1,20мм: |
1024 4096 10000 16000 20000 31250 62500 100000 |
65,3 56,3 50,3 47,3 45,8 42,9 38,4 35,3 |
| Переходное затухание суммарной мощности влияния на ближнем конце PS NEXT на фиксированных частотах, пересчитанное на длину 100 м, дБ, не менее: | ||
| - для токопроводящей жилы диаметром 0,52мм, 0,64мм, 0,9мм, 1,20мм: |
1024 4096 10000 16000 20000 31250 62500 100000 |
62,3 53,3 47,3 44,3 42,8 39,9 35,4 32,3 |
| Защищенность на дальнем конце между парами внутри элементарного пучка (ELFEXT или Аз), дБ/100 м, не менее: | ||
| - для токопроводящей жилы диаметром 0,4мм: |
160 512 1024 2048 4096 |
76,0 66,0 60,0 54,0 48,0 |
| - для токопроводящей жилы диаметром 0,52мм, 0,64мм, 0,90мм, 1,20мм: |
1024 4096 10000 16000 20000 31250 62500 100000 |
64,0 52,0 44,0 39,9 38,0 34,1 28,0 24,0 |
|
Условия транспортировки кабеля должны соответствовать требованиям ГОСТ 18690-82.
Хранение кабелей должно соответствовать требованиям ГОСТ 18690-82.
Температура прокладки и монтажа:
Радиус изгиба при прокладке и монтаже: не менее 10 диаметров по пластмассовой оболочке.
Гарантийный срок эксплуатации кабелей - 3 года. |
||
Наружный диаметр, мм, не более (справочный)
| Марка кабелей | Число пар | Номинальный диаметр жил, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,40 | 0,52 | 0,64 | 0,90 | 1,20 | |||||||
| D | H | D | H | D | H | D | H | D | H | ||
| КМЦППт | |||||||||||
| 1 | 5,5 | 10,2 | 6,1 | 10,8 | 6,7 | 11,3 | 8,1 | 13,4 | 9,8 | 15,5 | |
| 2 | 6,4 | 11,0 | 7,2 | 11,9 | 8,0 | 13,4 | 10,5 | 16,2 | 12,3 | 18,0 | |
| 3 | 6,9 | 11,6 | 8,0 | 12,6 | 9,4 | 15,1 | - | - | - | - | |
| 4 | 7,4 | 12,0 | 8,6 | 13,1 | 10,1 | 10,1 | - | - | - | - | |
| 5 | 7,8 | 12,4 | 9,6 | 14,6 | 10,9 | 16,6 | - | - | - | - | |
-
