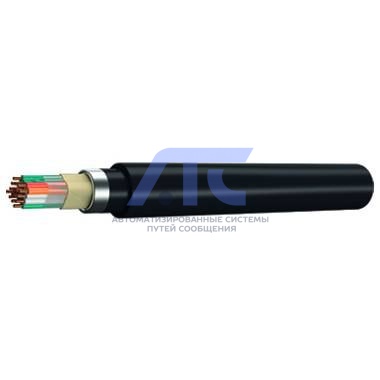

Кабель связи симметричный высокочастотный с пленко-пористой полиэтиленовой изоляцией МКГПпАБпШп
Кабели предназначены для использования на магистральных и внутризоновых первичных сетях и
соединительных линиях Городских телефонных сетей (ГТС), в цифровых системах передачи со
скоростью 8448 и 34368 кбит/с и аналоговых системах передачи в диапазоне частот до 5000 кГц при
переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Кабель связи симметричный высокочастотный с пленко-пористой полиэтиленовой изоляцией МКГПпАБпШп
КОД ОКПД-2 27.32.13.151
Применение
Кабели предназначены для использования на магистральных и внутризоновых первичных сетях и соединительных линиях Городских телефонных сетей (ГТС), в цифровых системах передачи со скоростью 8448 и 34368 кбит/с и аналоговых системах передачи в диапазоне частот до 5000 кГц при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Климатическое исполнение кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69.
Кабель МКГПпАБпШп - для прокладки в грунтах всех групп, кроме вечномерзлых и подверженных мерзлотным деформациям, болотах глубиной до 2 метров, при пересечении несудоходных и несплавных рек со спокойным течением воды, в районах с повышенной грозовой деятельностью
Конструкция
- Токопроводящие жилы - однопроволочная из медной мягкой проволоки номинальным диаметром 1,20 мм.
- Изоляция жил в четверке – пленко-пористо-пленочная, трехслойная: слой сплошного полиэтилена, слой пористого полиэтилена, слой сплошного полиэтилена. Номинальный диаметр изолированной жилы 3,2 мм.
- Четверка - жилы с изоляцией разного цвета скручены в звездную четверку вокруг центрального корделя из композиции полиэтилена. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и белый цвета, второй пары - синий и зеленый. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной пряжей разных цветов.
- Сердечник: скручен из четырех или семи звездных четверок.
- Поясная изоляция из лент кабельной бумаги в кабелях марок МКПпАШп, МКПпАБпШп, МКПпАБп, МКПпАБпГ, из полимерной ленты и кабельной бумаги в кабелях марок МКГПпАШп, МКГПпАБпШп.
- Мерная лента прокладывается под поясную изоляцию.
- Оболочка - сварная алюминиевая по ГОСТ 24641-81.
- Защитный покров по ГОСТ 7006-72 накладывается поверх алюминиевой оболочки:
Шп - слой битума и защитный полиэтиленовый (ПЭ) шланг.
Бп - подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги; бронепокров из 2-х стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия.
БпГ - подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги, бронепокров из 2-х стальных оцинкованных лент.
БпШп - подушка из слоя битума, защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги, бронепокров из 2-х стальных лент и наружный покров из защитного ПЭ шланга.
Технические характеристики
| Наименование характеристики | Частота тока, кГц | Норма |
|---|---|---|
|
Электрическое сопротивление токопроводящих жил при 20 С, Ом/км, не более: - для жилы диаметром 1,20 мм - для жилы диаметром 1,05 мм |
постоянный ток |
15,85 21,20 |
|
Омическая асимметрия жил в рабочей паре, Ом/км, не более: - для жилы диаметром 1,20 мм - для жилы диаметром 1,05 мм |
постоянный ток |
0,19 0,24 |
| Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой при 20 С, МОм/км, не менее | постоянный ток | 12000 |
|
Рабочая емкость, нФ/км: - для жилы диаметром 1,20 мм - для жилы диаметром 1,05 мм |
0,8 |
24,5 23,5 |
|
Переходное затухание на ближнем конце между всеми парами на длине 825м, дБ, не менее: Кабелей с жилами диаметром 1,20 мм: -100% измеренных значений - 90% измеренных значений Кабелей с жилами диаметром 1,05 мм: -100% измеренных значений - 90% измеренных значений |
в диапазоне до 252 |
59 65 58 61 |
|
Защищенность на дальнем конце между всеми парами на длине 825 м, дБ/км, не менее: Кабелей с жилами диаметром 1,20 мм: -100% измеренных значений - 90% измеренных значений Кабелей с жилами диаметром 1,05 мм: -100% измеренных значений - 90% измеренных значений |
в диапазоне до 252 |
68 74 67 73 |
| Емкостные связи К2,3 и частичная емкостная асимметрия Еа1, Еа2 на длине 825 м, пФ, не более | 0,8 | 650 |
|
Испытательное напряжение в течение 2 мин, В - между группой всех жил и оболочкой кабелей марок МКПпАШп, МКПпАБпШп, МКПпАБп, МКПпАБпГ - между группой всех жил и оболочкой кабелей марок МКГПпАШп, МКГПпАБпШп - между группой всех красных и желтых жил и группой всех синих и зеленых жил, соединенных с оболочкой - между группой красных и белых жил первой (счетной) и третьей четверок и синих и зеленых жил второй и четвертой четверок и группой синих и зеленых жил первой и третьей четверок и красных и белых жил второй и четвертой четверок, соединенных с оболочкой, четырехчетверочных кабелей - между группой жил центральной четверки и группой всех жил остальных четверок, соединенных с оболочкой, семичетверочных кабелей |
0,05 |
2000 4000 1300 1300 1300 |
| Электрическое сопротивление изоляции наружного защитного покрова кабелей марок МКПпАШп, МКГПпАШп и подушки кабелей марок МКПпАБп, МКПпАБпГ, МКПпАБпШп МКГПпАБпШп, МОм/км | постоянный ток | 100 |
|
Условия транспортирования кабеля должны соответствовать условиям 8 (ОЖ3) по ГОСТ 15150-69 Условия хранения кабеля должны соответствовать условиям 8 (ОЖ3) по ГОСТ 15150-69 Температура прокладки - от -15oС до +50oС Температура эксплуатации в условиях фиксированного монтажа - от -30oС до +50oС Радиус изгиба кабелей при прокладке и монтаже не менее 30 номинальных диаметров алюминиевой оболочки Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию - 4,5 лет Минимальный срок службы с даты изготовления кабеля - 30 лет Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 строительными длинами 825 ± 6 м или 838± 6 м. |
||
| Продольная ЭДС при частоте 50 Гц, В/км | Идеальный коэффициент защитного действия металлических покровов, не более | |
|---|---|---|
| МКПпАШп, МКГПпАШп | МКПпАБп, МКПпАБпГ, МКПпАБпШп, МКГПпАБпШп | |
| 10 |
|
0,33 |
| 30 |
|
0,24 |
| 40 | 0,65 | 0,20 |
| 50 |
|
0,17 |
| 100 |
|
0,11 |
| 150 |
|
0,11 |
| 200 |
|
0,12 |
| 250 |
|
0,14 |
| 300 |
|
0,16 |
| Частота, кГц | Номинальное значение коэффициента затухания (ослабления), дБ/км, не более | ||||
|---|---|---|---|---|---|
| 4х4х1,05 | 7х4х1,05 | 4х4х1,20 | 7х4х1,20 | ||
| в алюминиевой оболочке | в центральной четверке | в четверке внешнего повива | |||
| 10 | 0,96 | 0,88 | 0,79 | 0,75 | 0,78 |
| 20 | 1,04 | 1,0 | 0,90 | 0,90 | 0,87 |
| 30 | 1,12 | 1,11 | 1,01 | 0,99 | 0,97 |
| 50 | 1,29 | 1,32 | 1,20 | 1,20 | 1,15 |
| 100 | 1,69 | 1,74 | 1,64 | 1,66 | 1,61 |
| 150 | 2,07 | 2,08 | 2,01 | 1,99 | 1,95 |
| 200 | 2,34 | 2,38 | 2,29 | 2,30 | 2,24 |
| 250 | 2,65 | 2,65 | 2,56 | 2,57 | 2,51 |
| 300 | 2,91 | 2,90 | 2,78 | 2,79 | 2,74 |
| 350 | 3,14 | 3,13 | 3,00 | 3,03 | 2,97 |
| 400 | 3,35 | 3,35 | 3,20 | 3,21 | 3,16 |
| 450 | 3,56 | 3,55 | 3,39 | 3,42 | 3,33 |
| 500 | 3,75 | 3,74 | 3,57 | 3,61 | 3,50 |
| 550 | 3,94 | 3,92 | 3,74 | 3,77 | 3,70 |
| Марка кабеля | Номинальная толщина алюминиевой оболочки, мм | Наружный диаметр кабеля (справочный), мм | Расчетная (справочная) масса кабеля, кг/км | |||
|---|---|---|---|---|---|---|
| 4х4х1,2 | 7х4х1,2 | 4х4х1,2 | 7х4х1,2 | 4х4х1,2 | 7х4х1,2 | |
| МКГПпАБпШп | 1,1 | 1,2 | 39 | 43 | 1380 | 1810 |
| Примечание: - допускается изготовление кабелей марок МКПпАШп, МКПпАБп, МКПпАБпГ, МКПпАБпШп с ТПЖ диаметром 1,05 мм | ||||||
-
