Кабель связи симметричный высокочастотный с кордельно-полистирольной изоляцией МКСАБпШп
Кабели предназначены для использования на магистральных и внутризоновых первичных сетях и
соединительных линиях Городских телефонных сетей (ГТС), в цифровых системах передачи со
скоростью 8448кбит/с (тактовой частотой 8448 кГц), 34368 кбит/с (тактовой частотой 34368 кГц) и
аналоговых системах передачи в диапазоне частот до 5000 кГц, для работы при переменном
напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.

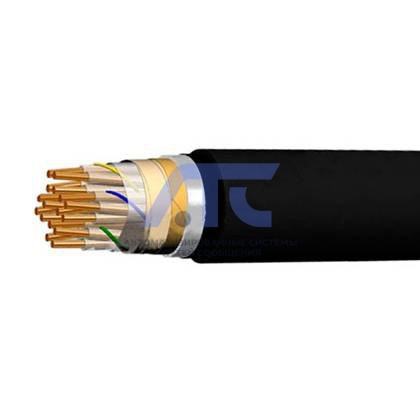

Кабель связи симметричный высокочастотный с кордельно-полистирольной изоляцией МКСАБпШп
КОД ОКПД-2 27.32.13.151
Применение
Кабели предназначены для использования на магистральных и внутризоновых первичных сетях и соединительных линиях Городских телефонных сетей (ГТС), в цифровых системах передачи со скоростью 8448кбит/с (тактовой частотой 8448 кГц), 34368 кбит/с (тактовой частотой 34368 кГц) и аналоговых системах передачи в диапазоне частот до 5000 кГц, для работы при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Вид климатического исполнения УХЛ 5 по ГОСТ 15150-69.
Кабель МКСАБпШп – для прокладки в грунтах всех групп, кроме вечномерзлых и подверженных мерзлотным деформациям, болотах глубиной до двух метров, при пересечении несудоходных и несплавных рек со спокойным течением воды, в районах с повышенным электромагнитным влиянием линий высокого напряжения
Конструкция
- Токопроводящие жилы - однопроволочная из медной мягкой проволоки номинальным диаметром 1,20 мм
- Изоляция состоит из полистирольной нити (корделя), наложенной открытой спиралью и полистирольной ленты, наложенной поверх нити с перекрытием.
- Четверка - жилы с изоляцией разного цвета скручены в звездную четверку вокруг центрального корделя. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары - синий и зеленый. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной пряжей разных цветов.
- Сердечник:
- четырехчетверочного кабеля скручен из четырех звездных четверок;
- семичетверочного кабеля скручен из семи звездных четверок. - Поясная изоляция состоит из лент кабельной бумаги. Под или между лентами поясной изоляции или под металлической оболочкой проложена мерная опознавательная лента.
- Оболочка - сварная алюминиевая по ГОСТ 24641-81.
- Защитный покров по ГОСТ 7006-72:
Шп - слой битума и полиэтиленовый защитный шланг.
Бп - подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; бронепокров из двух стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия.
БпШп - подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; бронепокров из двух стальных лент и наружный покров из слоя битума и полиэтиленового защитного шланга.
БпГ - подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; бронепокров из двух стальных оцинкованных лент. КпШп - подушка из слоя битума, полиэтиленовой оболочки, крепированной бумаги, битума, крепированной бумаги, битума; бронепокров из стальных круглых проволок и наружный покров из слоя битума и полиэтиленового защитного шланга.
Технические характеристики
| Параметры | Частота тока, кГц | Система скрутки | ||
|---|---|---|---|---|
| 4х4х1,2 | 7х4х1,2 | |||
| Электрическое сопротивление токопроводящей жилы, при 20С, Ом/км, не более: | Постоянный ток | 15,85 | 15,85 | |
| Омическая асимметрия жил в рабочей паре на длине 825 м, Ом, не более: | Постоянный ток | 0,19 | 0,19 | |
| Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, МОм/км, не менее: | Постоянный ток | 12000 | 12000 | |
| Рабочая емкость, нФ/км | 0,8 | 24,5±1,0 | 24,0±1,0 | |
|
Переходное затухание на ближнем конце между всеми парами на длине 825 м, дБ, не менее: - 100% измеренных значений - 90% измеренных значений |
В диапазоне до 252 |
59 65 |
59 65 |
|
|
Защищенность на дальнем конце между всеми парами на длине 825м, дБ, не менее: - 100% измеренных значений - 90% измеренных значений |
В диапазоне до 252 |
68 74 |
68 74 |
|
|
Емкостные связи и частичная емкостная асимметрия, на длине 825м, пФ, не более: К2,3 - 100% измеренных значений Е1,2 - 100% измеренных значений |
0,8 |
650 650 |
650 650 |
|
| Электрическое сопротивление изоляции наружного защитного покрова кабелей марок МКСАШп и подушки кабелей марок МКСАБп, МКСАБпШп, МКСАКпШп МОм/км, не менее | Постоянный ток | 100 | 100 | |
|
Испытательное напряжение в течение 2 мин, В: - между группой всех жил и оболочкой - между группой всех красных и желтых жил и группой всех синих и зеленых жил, соединенной с оболочкой - между группой красных и желтых жил первой (счетной) и третьей четверок и синих и зеленых жил, второй и четвертой четверок и группой синих и зеленых жил первой и третьей четверок и красных и желтых жил второй и четвертой четверок, соединенной с оболочкой - между группой жил центральной четверки и группой все жил, остальных четверок, соединенной с оболочкой |
0,05 |
2000 1300 1300 - |
2000 1300 - 1300 |
|
|
Условия транспортирования и хранения кабелей должны соответствовать 8 (ОЖ3) по ГОСТ 15150-69. Растягивающее усилие при прокладке, не более: - для четырехчетверочных кабелей - 2,5 кН; - для семичетверочных кабелей - 3,2 кН. Температура прокладки - от -15oС до +50oС. Температура эксплуатации в условиях фиксированного монтажа - от -30oС до +50oС. Радиус изгиба кабелей при прокладке и монтаже не менее 30 номинальных диаметров по алюминиевой оболочке. Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию - 4,5 года. Минимальный срок службы с даты изготовления кабеля - 40 лет. Кабель поставляется на деревянных барабанах по ГОСТ 5151-79, строительными длинами (825±6)м или (838±6)м. |
||||
| Частота, кГц | Номинальное значение коэффициента затухания (ослабления), дБ/км | ||
|---|---|---|---|
| 4х4х1,20 | 7х4х1,20 | ||
| в центральной четверке | в четверке внешнего повива | ||
| 10 | 0,74 | 0,70 | 0,73 |
| 20 | 0,85 | 0,85 | 0,82 |
| 30 | 0,96 | 0,94 | 0,92 |
| 50 | 1,15 | 1,15 | 1,10 |
| 100 | 1,58 | 1,60 | 1,55 |
| 150 | 1,94 | 1,92 | 1,88 |
| 200 | 2,22 | 2,23 | 2,17 |
| 250 | 2,48 | 2,49 | 2,43 |
| 300 | 2,70 | 2,71 | 2,66 |
| 350 | 2,91 | 2,94 | 2,88 |
| 400 | 3,11 | 3,12 | 3,07 |
| 450 | 3,29 | 3,32 | 3,24 |
| 500 | 3,47 | 3,51 | 3,40 |
| 550 | 3,64 | 3,67 | 3,60 |
| Продольная ЭДС при частоте 50 Гц, на 1км, В | Идеальный коэффициент защитного действия металлических покровов при продольной ЭДС на 1 км, В | |
|---|---|---|
| МКСАШп | МКСАБп, МКСАБпШп, МКСАБпГ, МКСАКпШп | |
| 10 |
|
0,33 |
| 30 |
|
0,24 |
| 40 | 0,65 | 0,20 |
| 50 |
|
0,17 |
| 100 |
|
0,11 |
| 150 |
|
0,11 |
| 200 |
|
0,12 |
| 250 |
|
0,14 |
| 300 |
|
0,16 |
| Марка кабеля | Номинальная толщина алюминиевой оболочки, мм | Наружный диаметр кабеля (справочный), мм | ||
|---|---|---|---|---|
| 4х4х1,2 | 7х4х1,2 | 4х4х1,2 | 7х4х1,2 | |
| МКСАБпШп | 1,0 | 1,1 | 35,0 | 40,0 |
-
