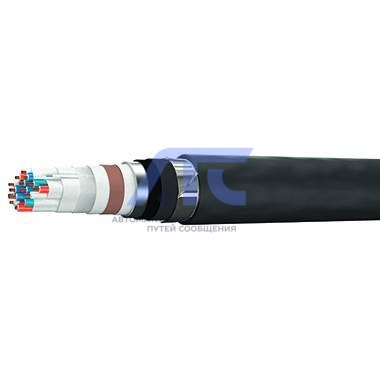

Кабель связи с трехслойной пленко-пористой изоляцией и водоблокирующими материалами МКПпВБАШп
Кабели предназначены для прокладки вдоль железных дорог на участках с электротягой постоянного и переменного тока и с тепловозной тягой для эксплуатации в стационарных условиях в цифровых и аналоговых системах передачи в диапазоне
частот до 400 кГц для работы при переменном напряжении дистанционного питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В на магистральных и внутризоновых первичных сетях при температуре от минус 50 С до плюс 50 С.
Кабель связи с трехслойной пленко-пористой изоляцией и водоблокирующими материалами МКПпВБЭпПБбШп
КОД ОКПД-2 27.32.13.151
Применение
Кабели предназначены для прокладки вдоль железных дорог на участках с электротягой постоянного и переменного тока и с тепловозной тягой для эксплуатации в стационарных условиях в цифровых и аналоговых системах передачи в диапазоне частот до 400 кГц для работы при переменном напряжении дистанционного питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В на магистральных и внутризоновых первичных сетях при температуре от минус 50 С до плюс 50 С.
Вид климатического исполнения УХЛ по ГОСТ 15150-69.
Кабель МКПпВБЭпПБбШп – для прокладки в пластмассовых трубопроводах, в грунте, в условиях агрессивной среды, повышенной влажности, если кабель не подвергается большим растягивающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.
Конструкция
- Токопроводящие жилы:
- звездной четверки – однопроволочные из медной мягкой круглой проволоки;
- контрольной жилы – многопроволочная токопроводящая жила. - Изоляция жил в четверке – пленко-пористо-пленочная, трехслойная: слой сплошного полиэтилена, слой пористого полиэтилена, слой сплошного полиэтилена.
Изоляция контрольной жилы выполнена из пористого полиэтилена. - Четверка - жилы с изоляцией разного цвета скручены в звездную четверку вокруг центрального корделя из водоблокирующего материала. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и белый цвета, второй пары - синий и зеленый.
Каждая четверка четырехчетверочных кабелей и центральная четверка семичетверочных кабелей обмотана по спирали лентой из водоблокирующего материала.
Скрученные четверки расцвечены цветной хлопчатобумажной пряжей разных цветов. - Сердечник:
- четырехчетверочного кабеля - скручен из четырех четверок и четырех корделей из водоблокирующего материала вокруг корделя из водоблокирующего материала;
- семичетверочного кабеля – скручен из шести четверок внешнего повива и шести корделей из водоблокирующего материала вокруг центральной четверки.
Сердечник кабеля обмотан по спирали с перекрытием лентой из водоблокирующего материала. - Поясная изоляция:
- для кабелей МКПпВБЭпП, МКПпВБЭпПБбШп - лента полиэтилентерефталатная, лента из водоблокирующего материала, лента полиэтилентерефталатная и лента из водоблокирующего материала.
- для кабелей МКПпВБАШп, МКПпВБАБпШп - лента полиэтилентерефталатная, лента из водоблокирующего материала, лента полиэтилентерефталатная, лента из водоблокирующего материала, кабельная бумага и лента из водоблокирующего материала.
- Контрольная жила проложена под или между слоями поясной изоляции.
- Экран:
- алюмополимерная лента для кабелей МКПпВБЭпП, МКПпВБЭпПБбШп, под лентой проложена медная луженная проволока;
- сварная алюминиевая оболочка по ГОСТ 24641-81, для кабелей МКПпВБАШп, МКПпВБАБпШп.
Полиэтиленовая оболочка накладывается поверх алюмополимерной ленты в кабелях МКПпВБЭпП, МКПпВБЭпПБбШп; - Защитный покров по ГОСТ 7006-72 накладывается поверх полиэтиленовой оболочки в кабелях МКПпВБЭпПБбШп и поверх алюминиевой оболочки в кабелях МКПпВБАШп, МКПпВБАБпШп:
Шп - слой битума и защитный полиэтиленовый (ПЭ) шланг.
БпШп - подушка из защитного ПЭ шланга и чередующихся слоев битума и крепированной бумаги, бронепокров из 2- стальных лент и наружный покров из защитного ПЭ шланга.
БбШп - ПЭ шланг, лента из крепированной бумаги, слой битума, бронепокров из 2-х стальных лент и наружный покров из защитного ПЭ шланга.
| Наименование характеристики | Система скрутки | |
|---|---|---|
| 4х4х1,05 | 7х4х1,05 | |
| Номинальный диаметр токопроводящей жилы(ТПЖ), мм | 1,05 | 1,05 |
| Номинальный диаметр ТПЖ контрольной жилы, мм | - | 0,7 |
| Номинальный диаметр изолированной жилы, мм | 3,7 | 3,7 |
| Номинальный диаметр изолированной контрольной жилы, мм | 1,2 | 1,2 |
| Число четверок | 4 | 7 |
| Число высокочастотных четверок | 4 | 7 |
| Число низкочастотных четверок | - | 3 |
| Число контрольных жил | 1 | 1 |
|
Минимальная толщина алюминиевого слоя в экране из алюмополимерной ленты, мм МКПпВБЭпП, МКПпВБЭпПБбШп |
0,1 | 0,1 |
|
Номинальная толщина алюминиевой оболочки, мм МКПпВБАШп, МКПпВБАБпШп |
1,8 |
- |
|
Размеры защитных покровов соответствуют ГОСТ 7006-72. Номинальная толщина наружного шланга, мм |
2,0 | 2,0 |
|
Наружный диаметр кабеля (справочный), мм МКПпВБЭпП МКПпВБЭпПБбШп МКПпВБАШп МКПпВБАБпШп |
27,69 34,33 31,70 40,11 |
34,02 41,26 - - |
|
Расчетная масса кабеля (справочная), кг/км МКПпВБЭпП МКПпВБЭпПБбШп МКПпВБАШп МКПпВБАБпШп |
494 1430 938 2175 |
723 1908 - - |
Технические характеристики
| Наименование характеристики | Частота тока, кГц | Норма |
|---|---|---|
|
Электрическое сопротивление токопроводящих жил при 20 С, Ом/км, не более: - для жил звездных четверок - для вспомогательных жил |
постоянный ток |
21,2 55,0 |
|
Омическая асимметрия жил в рабочей паре, Ом/км, не более: - высокочастотных четверок - низкочастотных четверок |
постоянный ток |
0,24 0,25 |
|
Электрическое сопротивление изоляции при 20 С, МОм/км, не менее: - каждой жилы четверок относительно всех других жил, соединенных с оболочкой - между контрольной жилой и экраном(алюминиевой оболочкой) - между экраном (алюминиевой оболочкой) и броней для покровов типа БпШп, БбШп, между экраном (алюминиевой оболочкой) и водой для покрова типа Шп и наружной оболочки из полиэтилена, между броней и водой для покровов типа БпШп и БбШп |
постоянный ток |
12000 5 20 |
|
Рабочая емкость, нФ/км: - для четырехчетверочного кабеля и центральной четверки семичетверочного кабеля - для четверок внешнего повива |
0,8 |
21,0 22,0 |
|
Переходное затухание на ближнем конце между парами высокочастотных четверок, дБ/км, не менее: - 100% измеренных значений - 90% измеренных значений |
в диапазоне до 252 |
58 61 |
|
Защищенность на дальнем конце между парами высокочастотных четверок, дБ/км, не менее: - 100% измеренных значений - 90% измеренных значений |
в диапазоне до 252 |
67 73 |
|
Емкостные связи и емкостная асимметрия жил высокочастотных четверок, пФ/км, не более: К1 - 100% измеренных значений - 90% измеренных значений К2,3 - 100% измеренных значений - 90% измеренных значений Е1,2 - 100% измеренных значений - 90% измеренных значений |
0,8 |
95 35 825 670 825 530 |
|
Испытательное напряжение в течение 2 мин, В: - между жилами - между жилами и экраном (алюминиевой оболочкой) |
0,05 |
2500 4000 |
|
Коэффициент затухания пар высокочастотных четверок при 20 С, дБ/км, не более: |
10 50 100 200 252 |
0,9 1,2 1,62 2,3 2,6 |
| Волновое сопротивление пар высокочастотных четверок, Ом | 252 | 200 |
|
Идеальный коэффициент защитного действия при продольной ЭДС от 50 до 300 В/км, не более: - для кабеля марки МКПпВБЭпП - для кабеля марки МКПпВБЭпБбШп - для кабеля марки МКПпВБАШп - для кабеля марки МКПпВБАБпШп |
0,05 |
0,99 0,95 0,4 0,1 |
|
Условия транспортирования кабеля должны соответствовать условиям хранения 6 по ГОСТ 15150-69 Условия хранения кабеля должны соответствовать условиям 8 по ГОСТ 15150-69 Класс пожарной опасности кабелей по НПБ 248-97-02.7.1.3 Растягивающее усилие при прокладке, не более: - для кабелей марок МКПпВБЭпП, МКПпВБАШп - 100 кгс - для кабелей марок МКПпВБЭпБбШп, МКПпВБАБпШп - 300 кгс Температура прокладки - не ниже -15oС Температура эксплуатации в условиях фиксированного монтажа - от -50oС до +50oС Радиус изгиба кабелей при прокладке и монтаже не менее 12,5 максимальных наружных диаметров Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления - 4,5 года Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 строительными длинами 1000 ± 15 м. |
||
-
