Кабель контрольный пониженной пожарной опасности для районов с холодным климатом КВВГнг(А)-FRLS-ХЛ
Кабели предназначены для групповой прокладки кабельных линий в кабельных сооружениях
наружных (открытых) и внутренних (закрытых) электроустановок (кабельных эстакадах, галереях).
Кабель контрольный пониженной пожарной опасности для районов с холодным климатом КВВГнг(А)-FRLS-ХЛ
Код ОКПД-2 27.32.13.143
Применение
Для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при номинальном переменном напряжении 0,66 кВ частой до 100 Гц.
Кабели изготавливаются для общепромышленного применения при поставках на внутренний рынок и на экспорт.
Климатическое исполнение ХЛ и УХЛ, категории размещения 1-5 по ГОСТ 15150.
Кабели предназначены для групповой прокладки кабельных линий в кабельных сооружениях наружных (открытых) и внутренних (закрытых) электроустановок (кабельных эстакадах, галереях).
Кабели исполнения «нг(А)-FRLS-ХЛ» в т.ч. предназначены для электропроводок цепей систем пожарной безопасности, освещения запасных выходов и путей эвакуации, систем дымоудаления, цепей аварийного электроснабжения и питания оборудования , функционирующих при пожаре.

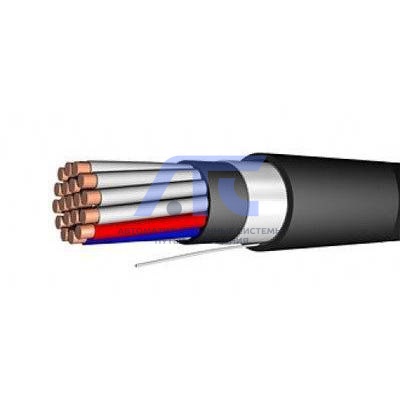

Конструкция
- Жила - однопроволочная из круглой медной мягкой проволоки номинальным сечением от 0,75 до 6,0 мм2.
- Термический барьер (в кабелях исполнения «нг(А)-FRLS-ХЛ») – обмотка из двух слюдосодержащих лент, наложенных на токопроводящую жилу с перекрытием не менее 40%.
- Изоляция жил - изоляционный ПВХ пластикат не распространяющий горение с пониженным дымо- и газовыделением с низкой температурой стеклования.
- Сердечник - изолированные жилы кабелей скручены правильной повивной скруткой. Жилы в сердечнике имеют цифровую или цветовую маркировку всех жил, обеспечивающую возможность идентификации каждой жилы при монтаже и ремонтных работах. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм.
- Разделительный слой (внутренняя оболочка) – в экранированных и бронированных кабелях из ПВХ пластиката не распространяющий горение с пониженным дымо- и газовыделением с низкой температурой стеклования.
- Экран – спирально наложенная лента из алюминиевой или медной фольги.
- Защитный покров типа БШв:
- броня из двух стальных оцинкованных лент толщиной 0,2 мм,
- защитный шланг из поливинилхлоридного пониженной горючести пластиката с низкой температурой стеклования. - Оболочка - из ПВХ пластиката не распространяющий горение с пониженным дымо- и газовыделением с низкой температурой стеклования.
| Число жил | Количество повивов | Система скрутки |
|---|---|---|
| 4 | 1 | 4 |
| 5 | 1 | 5 |
| 7 | 1 | 1+6 |
| 10 | 2 | 2*+8 |
| 14 | 2 | 4*+10 |
| 19 | 2 | (1+6)+12 |
| 27 | 3 | 3*+9+15 |
| 37 | 3 | (1+6)+12+18 |
| 52 | 4 | 4*+10+16+22 |
| 61 | 4 | (1+6)+12+18+24 |
| * - внутренний повив сердечника с числом жил до 4-х (вкл.) может быть не скручен | ||
Технические характеристики
Электрическое сопротивление токопроводящих жил постоянному току на 1 км длины при температуре 20ºС, Ом, не более:
| Номинальное сечение жилы, мм2 | Медные жилы |
| 0,75 | 24,5 |
| 1,0 | 18,1 |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4,0 | 4,61 |
| 6,0 | 3,08 |
| 10,0 | - |
| Параметры | Норма |
|
Номинальная толщина изоляции для жил сечением, мм: 0,75 - 2,5 мм2 4,0 - 6,0 мм2 10,0 мм2 |
0,6 0,7 0,9 |
| Длительно допустимая температура нагрева жил при эксплуатации, ºС, не более | 70 |
|
Электрическое сопротивление изоляции жил при температуре 20ºС сечением, МОм, не менее: - с поливинилхлоридной изоляцией 0,75-1,5 мм2 2,5 мм2 4,0 мм2 6,0 мм2 |
10 12 10,1 8,7 |
| Кабели стойки к монтажным изгибам | |
| Прокладка без предварительного подогрева всех марок кабелей при температуре, ºС, не ниже | -25 |
|
Радиус изгиба кабелей при прокладке и монтаже, диаметров (D), не менее - бронированные - не бронированные |
10 D 6 D |
| Растягивающее напряжение в токопроводящих жилах при прокладке и монтаже, кгс/мм2, не более | 4 |
| Диапазон температур эксплуатации, ºС | от - 60 до + 50 |
| Относительная влажность воздуха при температуре до 25ºС, % | 98 |
| Кабели не распространяют горение при групповой прокладке | |
| Строительная длина кабелей, м не менее | 150 |
| Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать условиям по ГОСТ 15150-69 | ОЖ2 |
|
Срок хранения кабелей на барабанах в обшитом виде, лет, не более - на открытых площадках - под навесом - в закрытых помещениях |
0,6 5 10 |
| Срок службы при условии соблюдения потребителем правил монтажа, условий эксплуатации и хранения, лет, не менее | 30 |
| Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию, но не позднее 6 мес. с даты изготовления, лет | 5 |
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 | |
Наружный диаметр (справочный) кабеля по маркам:
| Число жил и сечение, мм2 | Наружный диаметр кабеля, мм | Число жил и сечение, мм2 | Наружный диаметр кабеля, мм |
| КВВГнг(А)-FRLS-ХЛ | КВВГнг(А)-FRLS-ХЛ | ||
| 4х0,75 | 7,6 | 4х1,5 | 9,2 |
| 5х0,75 | 8,3 | 5х1,5 | 10,0 |
| 7х0,75 | 9,5 | 7х1,5 | 10,7 |
| 10х0,75 | 11,7 | 10х1,5 | 13,3 |
| 14х0,75 | 12,6 | 14х1,5 | 14,3 |
| 19х0,75 | 13,9 | 19х1,5 | 15,9 |
| 27х0,75 | 16,4 | 27х1,5 | 19,2 |
| 37х0,75 | 18,6 | 37х1,5 | 21,4 |
| 52х0,75 | 21,7 | 52х1,5 | 25,4 |
| 61х0,75 | 22,9 | 61х1,5 | 26,9 |
| 4х1,0 | 8,0 | 4х2,5 | 10,1 |
| 5х1,0 | 9,3 | 5х2,5 | 10,9 |
| 7х1,0 | 10,0 | 7х2,5 | 11,8 |
| 10x1,0 | 12,3 | 10х2,5 | 14,8 |
| 14х1,0 | 13,2 | 14х2,5 | 16,0 |
| 19х1,0 | 14,6 | 19х2,5 | 17,7 |
| 27х1,0 | 17,3 | 27х2,5 | 21,5 |
| 37х1,0 | 19,6 | 37х2,5 | 24,4 |
| 52х1,0 | 22,9 | 4х4,0 | 11,7 |
| 61х1,0 | 24,7 | 7х4,0 | 13,8 |
|
|
|
10х4,0 | 17,4 |
|
|
|
4х6,0 | 12,8 |
|
|
|
7х6,0 | 15,2 |
|
|
|
10х6,0 | 19,7 |
-
