Кабель контрольный огнестойкий, не распространяющий горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов КПБПнг(А)-FRHF
Кабели КППГЭнг(А)-FRHF применяется для прокладки в помещениях, каналах, туннелях, в земле (траншеях) в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабель контрольный огнестойкий, не распространяющий горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов КПБПнг(А)-FRHF
Код ОКПД-2 27.32.13.143
Применение
Предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 0,66 кВ частотой до 100 Гц.
Климатические исполнения УХЛ и Т, категорий размещения 1-5 по ГОСТ 15150.
Кабели изготавливаются для общепромышленного применения и применения на атомных станциях (АС) вне гермозоны, в системах АС класса 2 по классификации НП-001-2015 при поставке на внутренней рынок и на экспорт.
Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре.
Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре. Кабели могут быть использованы для прокладки во взрывоопасных зонах класса В-1а.
Кабели КППГЭнг(А)-FRHF применяется для прокладки в помещениях, каналах, туннелях, в земле (траншеях) в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.

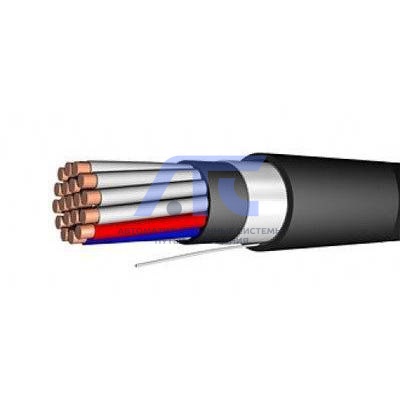

Конструкция
- Токопроводящая жила – однопроволочная круглая, 1 класса по ГОСТ 22483 из мягкой медной номинальным сечением от 1,0 до 6,0 мм2.
- Термический барьер – обмотка из двух слюдосодержащих лент с перекрытием не менее 40%.
- Изоляция жил – из полимерной композиции, не содержащей галогенов.
- Сердечник – изолированные жилы кабелей скручены правильной повивной скруткой. Каждая жила в сердечнике имеет цветовую или цифровую маркировку, обеспечивающую возможность идентификации жил при монтаже и ремонтных работах. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм. Цифровая маркировка в виде арабских цифр контрастного цвета по неокрашенной изоляции жил. Сердечники пятижильных кабелей скручены вокруг корделя (жгута) из материала внутренней оболочки.
- Внутренняя оболочка – из полимерной композиции, не содержащей галогенов с заполнением промежутков между жилами толщиной не менее 0,3 мм.
- Экран – в виде обмотки из медной ленты номинальной толщиной 0,06 мм с перекрытием не менее 25%.
- Защитный покров типа БбШв:
- броня из двух стальных оцинкованных лент толщиной 0,2-0,3 мм,
- защитный шланг из полимерной композиции, не содержащей галогенов. - Оболочка – из полимерной композиции, не содержащей галогенов.
| Число жил | Количество повивов | Система скрутки |
|---|---|---|
| 4 | 1 | 4 |
| 5 | 1 | 5 |
| 7 | 1 | 1+6 |
| 10 | 2 | 2*+8 |
| 14 | 2 | 4*+10 |
| 19 | 2 | (1+6)+12 |
| 27 | 3 | 3*+9+15 |
| 37 | 3 | (1+6)+12+18 |
| 52 | 4 | 4*+10+16+22 |
| * - внутренний повив сердечника с числом жил до 4-х (вкл.) может быть не скручен | ||
Технические характеристики
Электрическое сопротивление токопроводящих жил постоянному току на 1 км длины при температуре 20ºС, Ом, не более:
| Номинальное сечение жилы, мм2 | Медные жилы |
| 1,0 | 18,1 |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4,0 | 4,61 |
| 6,0 | 3,08 |
| Параметры | Норма |
|
Номинальная толщина изоляции для жил сечением, мм: 1,0 - 2,5 мм2 4,0 - 6,0 мм2 |
0,6 0,7 |
|
Электрическое сопротивление изоляции жил при температуре 20ºС сечением, МОм, не менее: 1,0-1,5 мм2 2,52 4,02 6,0 мм2 |
12,3 12,0 10,1 8,7 |
| Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, Ом*см, не менее | 1*1010 |
| Постоянная электрического сопротивления изоляции при длительно допустимой температуре нагрева токопроводящих жил, МОм*км, не менее | 0,037 |
| Допустимая температура нагрева жил при эксплуатации, ºС, не более | 70 |
|
Допустимая температура жил при коротком замыкании, ºС, не более Продолжительность короткого замыкания не должна превышать 5 сек. |
250 |
| Предельная температура нагрева токопроводящих жил по условиям невозгорания при коротком замыкании, ºС, не более | 400 |
| Кабели стойки к навиванию | |
| Прокладка кабелей без предварительного подогрева при температуре, ºС, не ниже | -15 |
|
Радиус изгиба кабелей при прокладке и монтаже, диаметров (D), не менее - для небронированных кабелей - для бронированных кабелей |
6 D 10 D |
| Растягивающее напряжение в токопроводящих жилах при прокладке и монтаже, кгс/мм2, не более | 4 |
| Диапазон температур эксплуатации, ºС | от - 50 до + 50 |
| Относительная влажность воздуха при температуре +35ºС, % | 98 |
| Кабели стойки к воздействию плесневых грибов | |
| Кабели не распространяют горение при групповой прокладке (категория А) | |
|
Значение показателей коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек: - содержание газов галогеносодержащих кислот в пересчете на НC1, мг/г, не более - проводимость водного раствора с адсорбированными продуктами дымогазовыделения, мкСм/мм, не более - показатель рН (кислотное число) |
5,0 10,0 4,3 |
| Снижение светопроницаемости в испытательной камере при горении и тлении кабелей, %, не более | 40 |
| Огнестойкость кабелей, мин, не менее | 180 |
| Значение эквивалентного показателя токсичности продуктов горения кабеля, г/м3, не менее | 40 |
| Кабели сейсмостойкие при воздействии землетрясения интенсивность 9 баллов по MSK-64 при уровне установки над нулевой отметкой 60 м | |
| Категория сейсмостойкости по НП-31 | I |
| Строительная длина кабелей, м не менее | 150 |
| Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать условиям по ГОСТ 15150-69 | ОЖ4 |
|
Срок хранения кабелей на барабанах в обшитом виде, лет, не более - на открытых площадках - под навесом - в закрытых помещениях |
2 5 10 |
| Срок службы при условии соблюдения потребителем правил монтажа, условий эксплуатации и хранения, лет, не менее | 30 |
| Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию, но не позднее 6 мес. с даты изготовления, лет | 5 |
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79. | |
Наружный диаметр (справочный) кабеля по маркам:
| Число жил и сечение, мм2 | Наружный диаметр кабеля, мм | Число жил и сечение, мм2 | Наружный диаметр кабеля, мм |
| КПБПнг(А)-FRHF | КПБПнг(А)-FRHF | ||
| 4х0,75 | 15,4 | 4х1,5 | 16,4 |
| 5х0,75 | 16,4 | 5х1,5 | 17,5 |
| 7х0,75 | 17,5 | 7х1,5 | 18,7 |
| 10х0,75 | 21,0 | 10х1,5 | 22,6 |
| 14х0,75 | 22,4 | 14х1,5 | 24,6 |
| 19х0,75 | 24,9 | 19х1,5 | 26,9 |
| 27х0,75 | 28,9 | 27х1,5 | 31,3 |
| 37х0,75 | 31,8 | 37х1,5 | 35,8 |
| 52х0,75 | 38,0 | 52х1,5 | 41,3 |
| 4х1,0 | 15,8 | 4х2,5 | 17,3 |
|
5х1,0 |
16,8 | 5x2,5 | 18,5 |
| 7х1,0 | 17,9 | 7х2,5 | 19,8 |
| 10x1,0 | 21,6 | 10х2,5 | 24,4 |
| 14х1,0 | 23,1 | 14x2,5 | 26,2 |
| 19х1,0 | 25,6 | 19x2,5 | 28,7 |
|
27х1,0 |
29,8 | 27x2,5 | 34,0 |
| 37х1,0 | 33,3 | 37x2,5 | 38,4 |
| 52х1,0 | 39,2 | 52x2,5 | 45,4 |
| 4x4,0 | 18,9 | ||
| 7x4,0 | 21,8 | ||
| 10x4,0 | 27,1 | ||
|
|
|
4x6,0 |
20,0 |
|
|
|
7x6,0 |
23,2 |
|
|
|
10x6,0 |
29,0 |
-
