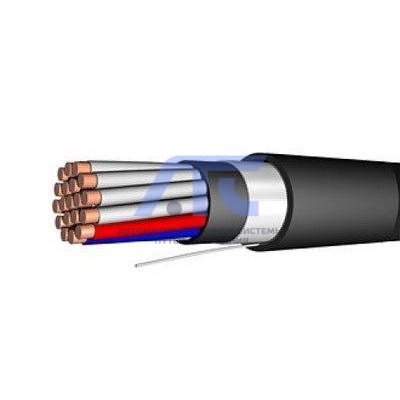

Кабель контрольный огнестойкий, не распространяющий горение, с низким дымо- и газовыделением КВВГнг(А)-FRLS
Кабели КВВГнг(А)-FRLS применяются для прокладки в помещениях, каналах, туннелях, в условиях
агрессивной среды, при отсутствии механических воздействий на кабель.
Кабель контрольный огнестойкий, не распространяющий горение, с низким дымо- и газовыделением КВВГнг(А)-FRLS
Код ОКПД-2 27.32.13.143
Применение
Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 660 В частотой до 100 Гц или постоянном напряжении до 1000 В.
Климатические исполнения УХЛ и Т категорий размещения 1-5 по ГОСТ 15150.
Кабели изготовляются для общепромышленного применения и на атомных станциях (АС) вне гермозоны, в системах АС класса 2 по классификации НП-001-2015 при поставке на внутренний рынок и на экспорт.
Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
Кабели КВВГнг(А)-FRLS применяются для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.
Конструкция
- Токопроводящая жила – однопроволочная круглая, 1 класса по ГОСТ 22483 из мягкой медной проволоки номинальным сечением от 0,75 до 6,0 мм2.
- Термический барьер – обмотка из двух слюдосодержащих лент с перекрытием не менее 40%.
- Изоляция жил – из поливинилхлоридного пластиката пониженной пожарной опасности.
- Сердечник – изолированные жилы кабелей скручены правильной повивной скруткой. Каждая жила в сердечнике имеет цветовую или цифровую маркировку, обеспечивающую возможность идентификации жил при монтаже и ремонтных работах. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм. Цифровая маркировка в виде арабских цифр контрастного цвета по неокрашенной изоляции жил. Сердечники 5-и жильных кабелей скручены вокруг корделя (жгута) из материала внутренней оболочки.
- Экран – в виде обмотки из медной ленты номинальной толщиной 0,06 мм с перекрытием не менее 25%.
- Защитный покров типа БбШв:
- броня из двух стальных оцинкованных лент толщиной 0,2-0,3 мм мм,
- защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности. - Оболочка – для всех кабелей из поливинилхлоридного пластиката пониженной пожарной опасности.
| Число жил | Количество повивов | Система скрутки |
|---|---|---|
| 4 | 1 | 4 |
| 5 | 1 | 5 |
| 7 | 1 | 1+6 |
| 10 | 2 | 2*+8 |
| 14 | 2 | 4*+10 |
| 19 | 2 | (1+6)+12 |
| 27 | 3 | 3*+9+15 |
| 37 | 3 | (1+6)+12+18 |
| 52 | 4 | 4*+10+16+22 |
| 61 | 4 | (1+6)+12+18+24 |
| * - внутренний повив сердечника с числом жил до 4-х (вкл.) может быть не скручен | ||
Технические характеристики
Электрическое сопротивление токопроводящих жил постоянному току на 1 км длины при температуре 20ºС, Ом, не более:
| Номинальное сечение жилы, мм2 | Медные жилы |
| 0,75 | 24,5 |
| 1,0 | 18,1 |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4,0 | 4,61 |
| 6,0 | 3,08 |
| Параметры | Норма |
|
Номинальная толщина изоляции для жил сечением, мм: 0,75 - 2,5 мм2 4,0 - 6,0 мм2 |
0,6 0,7 |
| Длительно допустимая температура нагрева жил при эксплуатации, ºС, не более | 70 |
|
Электрическое сопротивление изоляции жил при температуре 20ºС сечением, МОм, не менее: 0,75-1,5 мм2 2,5-4,0 мм2 6,0 мм2 |
10 9 6 |
| Кабели стойки к монтажным изгибам | |
| Прокладка кабелей без предварительного подогрева при температуре, ºС, не ниже | -15 |
|
Радиус изгиба кабелей при прокладке и монтаже, диаметров (D), не менее - для небронированных кабелей - для бронированных кабелей |
6 D 10 D |
| Растягивающее напряжение в токопроводящих жилах при прокладке и монтаже, кгс/мм2, не более | 4 |
| Диапазон температур эксплуатации, ºС | от - 50 до + 50 |
| Относительная влажность воздуха при температуре +35ºС, % | 98 |
| Кабели не распространяют горение при групповой прокладке (категория А) | |
| Снижение светопроницаемости в испытательной камере при горении и тлении кабелей (дымообразование), %, не более | 50 |
| Огнестойкость кабелей, мин, не менее | 180 |
| Значение эквивалентного показателя токсичности продуктов горения кабеля, г/м3, не менее | 40 |
| Кабели сейсмостойкие при воздействии землетрясения интенсивность 9 баллов по MSK-64 при уровне установки над нулевой отметкой 60 м | |
| Категория сейсмостойкости по НП-31 | I |
| Строительная длина кабелей, м не менее | 150 |
|
Условия транспортирования и хранения кабелей: - в части воздействия климатических факторов внешней среды должны соответствовать условиям (по ГОСТ 15150-69) - в части механических воздействий при транспортировании (по ГОСТ 23216-78) |
ОЖ4 Ж |
|
Срок хранения кабелей на барабанах в обшитом виде, лет, не более - на открытых площадках - под навесом - в закрытых помещениях |
2 5 10 |
| Срок службы при условии соблюдения потребителем правил монтажа, условий эксплуатации и хранения, лет, не менее |
30 |
| Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию, но не позднее 6 мес. с даты изготовления, лет | 5 |
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79. При поставке на атомные станции на ярлыке дополнительно проставляется штамп «для АЭС» | |
Наружный диаметр (справочный) кабеля по маркам:
| Число жил и сечение, мм2 | Наружный диаметр кабеля, мм | Число жил и сечение, мм2 | Наружный диаметр кабеля, мм |
| КВВГнг(А)-FRLS | КВВГнг(А)-FRLS | ||
| 4х0,75 | 11,9 | 4х1,5 | 12,9 |
| 5х0,75 |
12,9 |
5х1,5 | 14,0 |
| 7х0,75 | 13,9 | 7х1,5 | 15,1 |
| 10х0,75 | 17,2 | 10х1,5 | 19,2 |
| 14х0,75 | 18,9 | 14х1,5 | 20,7 |
| 19х0,75 | 20,9 | 19х1,5 | 22,9 |
| 27х0,75 | 25,1 | 27х1,5 | 27,6 |
| 37х0,75 | 27,9 | 37х1,5 | 30,7 |
| 52х0,75 | 32,5 | 52х1,5 | 36,3 |
| 61х0,75 | 34,9 | 61х1,5 | 38,5 |
| 4х1,0 | 12,3 | 4х2,5 | 13,9 |
| 5х1,0 | 13,3 | 5х2,5 | 15,1 |
| 7х1,0 | 14,3 | 7х2,5 | 16,3 |
| 10x1,0 | 17,8 | 10х2,5 | 20,8 |
| 14х1,0 | 19,6 | 14х2,5 | 22,5 |
| 19х1,0 | 21,6 | 19х2,5 | 25,3 |
| 27х1,0 | 26,0 | 27х2,5 | 30,0 |
| 37х1,0 | 28,9 | 37х2,5 | 33,5 |
| 52х1,0 | 34,2 | 4х4,0 | 15,5 |
| 61х1,0 | 36,2 | 7х4,0 | 18,7 |
|
|
|
10х4,0 | 23,9 |
|
|
|
4х6,0 | 16,7 |
|
|
|
7х6,0 | 20,3 |
|
|
|
10х6,0 | 25,9 |
-
