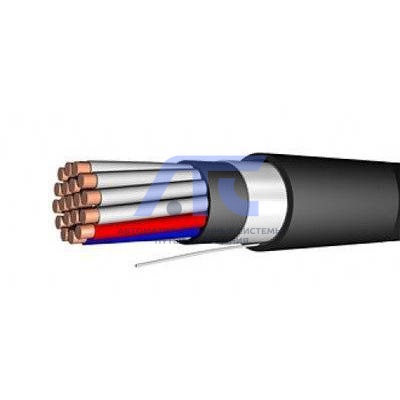

Кабель контрольный не распространяющий горение с низким дымо- и газовыделением КВБбШвзнг(А)-LS
Кабели КВБбШвзнг(А)-LS применяется для электроустановок, требующих уплотнения кабелей при вводе.
Кабель контрольный не распространяющий горение с низким дымо- и газовыделением КВБбШвзнг(А)-LS
Код ОКПД-2 27.32.13.143
Применение
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В, частоты до 100 Гц или постоянным напряжением до 1000 В.
Климатическое исполнение УХЛ и Т категорий размещения 1-5 по ГОСТ 15150.
Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренней рынок и на экспорт. Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для объектов и использования атомной энергии в системах АС классов 3 и 4 по классификации НП-001-2015.
Кабели КВВГЭзнг(А)-LS применяется для электроустановок, требующих уплотнения кабелей при вводе.
Конструкция
- Токопроводящая жила – однопроволочная круглая, 1 класса по ГОСТ 22483 из мягкой медной (номинальным сечением от 0,75 до 6,0 мм2) или алюминиевой (номинальным сечением от 2,5 до 10,0 мм2) проволоки.
- Изоляция жил – из поливинилхлоридного пластиката пониженной пожарной опасности.
- Сердечник – изолированные жилы кабелей скручены правильной повивной скруткой. Каждая жила в сердечнике имеет цветовую или цифровую маркировку, обеспечивающую возможность идентификации жил при монтаже и ремонтных работах. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм. Цифровая маркировка в виде арабских цифр контрастного цвета по неокрашенной изоляции жил. Допускается расцветка счетной пары в каждом повиве. Внутреннее пространство между жилами заполнено.
- Разделительный слой (оболочка) – из поливинилхлоридного пластиката пониженной пожарной опасности толщиной не менее 0,6 мм.
- Экран – в виде обмотки из алюминиевой фольги номинальной толщиной 0,1 мм с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Под экраном продольно проложена медная луженая проволока номинальным диаметром 0,4 мм.
- Защитный покров типа БбШв:
- броня из двух стальных оцинкованных лент толщиной 0,3 мм,
- защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности. - Оболочка – для всех кабелей из поливинилхлоридного пластиката пониженной пожарной опасности.
| Число жил | Количество повивов | Система скрутки |
|---|---|---|
| 4 | 1 | 4 |
| 5 | 1 | 5 |
| 7 | 1 | 1+6 |
| 10 | 2 | 2*+8 |
| 14 | 2 | 4*+10 |
| 19 | 2 | (1+6)+12 |
| 27 | 3 | 3*+9+15 |
| 37 | 3 | (1+6)+12+18 |
| 52 | 4 | 4*+10+16+22 |
| 61 | 4 | (1+6)+12+18+24 |
| * - внутренний повив сердечника с числом жил до 4-х (вкл.) может быть не скручен | ||
Технические характеристики
Электрическое сопротивление токопроводящих жил постоянному току на 1 км длины при температуре 20ºС, Ом, не более:
| Номинальное сечение жилы, мм2 | Медные жилы |
| 0,75 | 24,5 |
| 1,0 | 18,1 |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4,0 | 4,61 |
| 6,0 | 3,08 |
| 10,0 | - |
| Параметры | Норма |
|
Номинальная толщина изоляции для жил сечением, мм: 0,75 - 2,5 мм2 4,0 - 6,0 мм2 |
0,6 0,7 |
| Длительно допустимая температура нагрева жил при эксплуатации, ºС, не более | 70 |
|
Электрическое сопротивление изоляции жил при температуре 20ºС сечением, МОм, не менее: 0,75-1,5 мм2 2,5-4,0 мм2 6,0 мм2 |
10 9 6 |
| Кабели стойки к монтажным изгибам | |
|
Прокладка без предварительного подогрева при температуре, ºС, не ниже - для небронированных кабелей - для бронированных кабелей |
-15 -7 |
|
Радиус изгиба кабелей при прокладке и монтаже, диаметров (D), не менее - для небронированных кабелей - для бронированных кабелей |
6 D 10 D |
| Растягивающее напряжение в токопроводящих жилах при прокладке и монтаже, кгс/мм2, не более | 4 |
| Диапазон температур эксплуатации, ºС | от - 50 до + 50 |
| Относительная влажность воздуха при температуре +35ºС, % | 98 |
| Кабели не распространяют горение при групповой прокладке (категория А) | |
| Снижение светопроницаемости в испытательной камере при горении и тлении кабелей (дымообразование), %, не более | 50 |
| Кабели сейсмостойкие при воздействии землетрясения интенсивность 9 баллов по MSK-64 при уровне установки над нулевой отметкой 60 м | |
| Категория сейсмостойкости по НП-31 | II |
| Строительная длина кабелей, м не менее | 150 |
| Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать условиям по ГОСТ 15150-69 | ОЖ2 |
|
Срок хранения кабелей на барабанах в обшитом виде, лет, не более - на открытых площадках - под навесом - в закрытых помещениях |
0,5 5 10 |
| Срок службы при условии соблюдения потребителем правил монтажа, условий эксплуатации и хранения, лет, не менее |
30 |
| Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию, но не позднее 6 мес. с даты изготовления, лет | 3 |
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79. При поставке на атомные станции на ярлыке дополнительно проставляется штамп «для АЭС» | |
Наружный диаметр (справочный) кабеля по маркам:
| Число жил и сечение, мм2 | Наружный диаметр кабеля, мм | Число жил и сечение, мм2 | Наружный диаметр кабеля, мм |
| КВВГЭзнг(А)-LS | КВВГЭзнг(А)-LS | ||
| 4х0,75 | 11,5 | 4х2,5 | 13,4 |
| 5х0,75 | 12,1 | 5х2,5 | 14,2 |
| 7х0,75 | 12,7 | 7х2,5 | 15,1 |
| 10х0,75 | 14,9 | 10х2,5 | 18,5 |
| 14х0,75 | 15,8 |
14х2,5 |
19,7 |
| 19х0,75 | 17,5 |
19х2,5 |
21,5 |
|
4х1,0 |
11,8 |
4х4,0 |
13,4 |
|
5х1,0 |
12,5 |
5х4,0 |
16,0 |
|
7х1,0 |
13,2 |
7х4,0 |
14,2 |
|
10x1,0 |
15,5 |
10х4,0 |
15,1 |
| 14х1,0 | 16,9 | 4х6,0 | 18,5 |
| 19х1,0 | 18,3 | 5х6,0 | 17,6 |
|
4х1,5 |
12,4 | 7х6, | 19,7 |
| 5х1,5 | 13,2 | 10х6,0 | 21,5 |
| 7х1,5 | 13,9 |
|
|
| 10x1,5 | 16,9 |
|
|
| 14х1,5 | 18,0 |
|
|
|
19х1,5 |
19,5 |
|
|
-
