Кабель контрольный, не распространяющий горение и огнестойкий (для метрополитенов) КПБПнг(А)-FRHF
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ номинальной частотой 50 Гц
Кабель контрольный, не распространяющий горение и огнестойкий (для метрополитенов) КПБПнг(А)-FRHF
Код ОКПД-2 27.32.13.143
Применение
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ номинальной частотой 50 Гц.
Климатическое исполнение кабелей УХЛ, категории размещения 1-5 по ГОСТ 15150. Кабели изготавливаются для поставки на внутренний рынок и на экспорт, кроме атомных станций.
Кабели изготовляются для общепромышленного применения и на атомных станциях (АС) вне гермозоны, в системах АС класса 2 по классификации НП-001-2015 при поставке на внутренний рынок и на экспорт.
Кабели предназначены для стационарной прокладки в производственных сооружениях и помещениях, в том числе сооружениях и помещениях метрополитена. Кабель КПБПнг(А)-FRHF в т.ч. предназначен для электропроводок цепей систем пожарной безопасности, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, цепей аварийного электроснабжения и питания оборудования, функционирующих при пожаре.
Кабели применяются для прокладки в помещениях, каналах, туннелях, в земле (траншеях) в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабели могут эксплуатироваться во взрывоопасных зонах классов В1 и В1а.

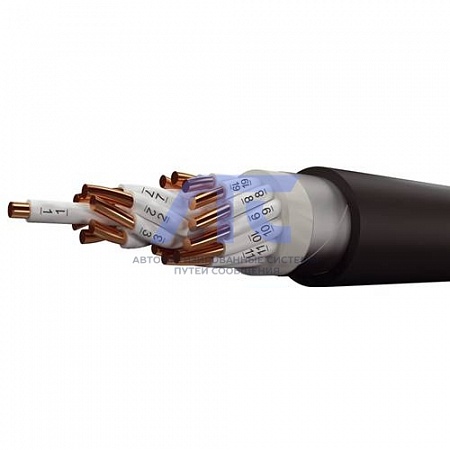

Конструкция
- Токопроводящая жила – однопроволочная круглая, 1 класса по ГОСТ 22483 из мягкой медной проволоки номинальным сечением от 0,75 до 6,0 мм2.
- Термический барьер (в кабеле КПБПнг(А)-FRHF) – обмотка из одной слюдосодержащей ленты, наложенной на токопроводящую жилу с перекрытием не менее 40%.
- Изоляция жил – из полимерной композиции, не содержащей галогенов. Изолированные жилы имеют цифровую или цветовую отличительную маркировку всех жил.
- Сердечник – изолированные жилы кабелей скручены правильной повивной скруткой.
- Внутренняя оболочка – из полимерной композиция, не содержащей галогенов.
- Защитный покров типа БП:
- броня из двух стальных оцинкованных лент толщиной 0,2 мм,
- защитный шланг из полимерной композиции, не содержащей галогенов.
| Число жил | Количество повивов | Система скрутки |
|---|---|---|
| 4 | 1 | 4 |
| 5 | 1 | 5 |
| 7 | 1 | 1+6 |
| 10 | 2 | 2*+8 |
| 14 | 2 | 4*+10 |
| 19 | 2 | (1+6)+12 |
| 27 | 3 | 3*+9+15 |
| 37 | 3 | (1+6)+12+18 |
| 52 | 4 | 4*+10+16+22 |
| * - внутренний повив сердечника с числом жил до 4-х (вкл.) может быть не скручен | ||
Технические характеристики
Электрическое сопротивление токопроводящих жил постоянному току на 1 км длины при температуре 20ºС, Ом, не более:
| Номинальное сечение жилы, мм2 | Медные жилы |
| 1,0 | 18,1 |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4,0 | 4,61 |
| 6,0 | 3,08 |
| Параметры | Норма |
|
Номинальная толщина изоляции для жил сечением, мм: 1,0 - 2,5 мм2 4,0 - 6,0 мм2 |
0,6 0,7 |
| Электрическое сопротивление изоляции жил при температуре 20ºС, МОм, не менее: | 50 |
| Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил, Ом*см, не менее: | 1*1014 |
| Постоянная электрического сопротивления изоляции при длительно допустимой температуре нагрева токопроводящих жил, МОм*км, не менее | 0,037 |
| Допустимая температура нагрева жил при эксплуатации, ºС, не более | 70 |
|
Допустимая температура жил при коротком замыкании, ºС, не более Продолжительность короткого замыкания не должна превышать 5 сек |
250 |
| Предельная температура нагрева токопроводящих жил по условиям невозгорания при коротком замыкании, ºС, не более | 400 |
| Кабели стойки к навиванию | |
| Прокладка кабелей без предварительного подогрева при температуре, ºС, не ниже | -15 |
| Радиус изгиба кабелей при прокладке и монтаже, диаметров (D), не менее | 10 D |
| Растягивающее напряжение в токопроводящих жилах при прокладке и монтаже, кгс/мм2, не более | 4 |
| Диапазон температур эксплуатации, ºС | от - 50 до + 50 |
| Относительная влажность воздуха при температуре +35ºС, % | 98 |
| Кабели стойки к воздействию плесневых грибов | |
| Кабели не распространяют горение при групповой прокладке (категория А) | |
|
Значение показателей коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек: - содержание газов галогеносодержащих кислот в пересчете на НC1, мг/г, не более - проводимость водного раствора с адсорбированными продуктами дымогазовыделения, мкСм/мм, не более - показатель рН (кислотное число) |
5,0 10,0 4,3 |
| Снижение светопроницаемости в испытательной камере при горении и тлении кабелей, %, не более | 40 |
| Огнестойкость кабелей КПБПнг(А)-FRHF, мин, не менее | 180 |
| Значение эквивалентного показателя токсичности продуктов горения кабеля, г/м3, не менее | 40 |
| Строительная длина кабелей, м не менее | 150 |
|
Условия транспортирования и хранения кабелей: - в части воздействия климатических факторов внешней среды должны соответствовать условиям (по ГОСТ 15150-69) |
ОЖ4 |
|
Срок хранения кабелей на барабанах в обшитом виде, лет, не более - на открытых площадках - под навесом - в закрытых помещениях |
0,6 5 10 |
| Срок службы при условии соблюдения потребителем правил монтажа, условий эксплуатации и хранения, лет, не менее |
40 |
| Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию, но не позднее 6 мес. с даты изготовления, лет | 5 |
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79. | |
Наружный диаметр (справочный) кабеля по маркам:
| Число жил и сечение, мм2 | Наружный диаметр кабеля, мм | Число жил и сечение, мм2 | Наружный диаметр кабеля, мм |
| КПБПнг(А)-FRHF | КПБПнг(А)-FRHF | ||
| 4х1,5 | 14,83 | 4х2,5 | 15,72 |
| 5х1,5 |
15,79 |
5х2,5 | 16,79 |
| 7х1,5 | 16,79 | 7х2,5 | 17,90 |
| 10х1,5 | 20,12 | 10х2,5 | 21,60 |
| 14х1,5 | 21,49 | 14х2,5 | 23,12 |
| 19х1,5 | 23,45 | 19х2,5 | 25,70 |
| 27х1,5 | 27,68 | 27х2,5 | 30,16 |
| 37х1,5 | 30,71 | 37х2,5 | 33,70 |
| 52х1,5 | 36,41 | 4х4,0 | 17,31 |
| 61х1,5 | 38,37 | 5х4,0 | 18,57 |
|
|
|
7х4,0 | 19,88 |
|
|
|
10х4,0 | 24,64 |
|
|
|
4х6,0 | 18,46 |
|
|
|
5х6,0 | 19,87 |
|
|
|
7х6,0 | 21,32 |
|
|
|
10х6,0 | 26,56 |
-
