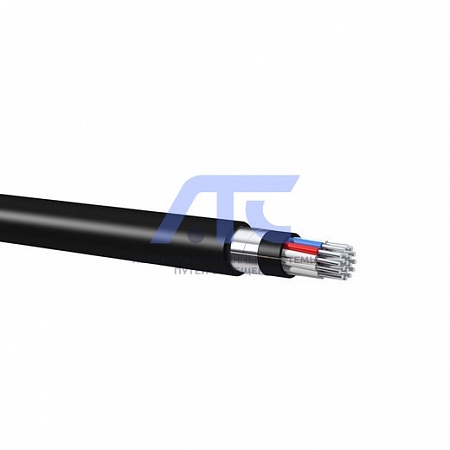

Кабель контрольный для районов с холодным климатом КВБбШвнг(А)-ХЛ
Кабель КВБбШвнг(А)-ХЛ предназначен для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановках (кабельных эстакадах, галереях).
Кабель контрольный для районов с холодным климатом КВБбШвнг(А)-ХЛ
Код ОКПД-2 27.32.13.143
Применение
Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при переменном напряжении до 660 В частотой до 100 Гц или постоянном напряжении до 1000 В.
Кабели изготавливаются для общепромышленного применения при поставках на внутренний рынок и на экспорт для районов с холодным климатом. Климатическое исполнение ХЛ категорий размещения 1, 2, 3, 5 по ГОСТ 15150.
Кабель КВБбШвнг(А)-ХЛ предназначен для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановках (кабельных эстакадах, галереях).
Кабели КВБбШвнг(А)-ХЛ применяются для прокладки в помещениях, каналах, туннелях, в земле (траншеях) в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Конструкция
- Токопроводящая жила - однопроволочная круглая, 1 класса по ГОСТ 22483 из мягкой медной (номинальным сечением от 0,75 до 6,00 мм2) или алюминиевой (номинальным сечением от 2,5 до 10,0 мм2) проволоки.
- Изоляция жил - из поливинилхлоридного пластиката с низкой температурой стеклования.
- Сердечник - изолированные жилы кабелей скручены правильной повивной скруткой. Жилы в сердечнике имеют цифровую или цветовую маркировку всех жил, обеспечивающую возможность идентификации каждой жилы при монтаже и ремонтных работах. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм.
- Разделительный слой – из поливинилхлоридного пластиката пониженной горючести с низкой температурой стеклования, толщиной не менее 0,5 мм.
- Экран – в виде обмотки из алюминиевой фольги номинальной толщиной 0,1 мм с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Под экраном продольно проложена медная луженая проволока номинальным диаметром 0,4 мм.
- Защитный покров типа БбШв - из поливинилхлоридного пониженной горючести пластиката с низкой температурой стеклования
- Оболочка - из поливинилхлоридного пониженной горючести пластиката с низкой температурой стеклования.
| Число жил | Количество повивов | Система скрутки |
|---|---|---|
| 4 | 1 | 4 |
| 5 | 1 | 5 |
| 7 | 1 | 1+6 |
| 10 | 2 | 2*+8 |
| 14 | 2 | 4*+10 |
| 19 | 2 | (1+6)+12 |
| 27 | 3 | 3*+9+15 |
| 37 | 3 | (1+6)+12+18 |
| 52 | 4 | 4*+10+16+22 |
| 61 | 4 | (1+6)+12+18+24 |
| * - внутренний повив сердечника с числом жил до 4-х (вкл.) может быть не скручен | ||
Технические характеристики
Электрическое сопротивление токопроводящих жил постоянному току на 1 км длины при температуре 20ºС, Ом, не более:
| Номинальное сечение жилы, мм2 | Медные жилы | Алюминиевые жилы |
| 0,75 | 24,5 | - |
| 1,0 | 18,1 | - |
| 1,5 | 12,1 | - |
| 2,5 | 7,41 | 12,1 |
| 4,0 | 4,61 | 7,41 |
| 6,0 | 3,08 | 5,11 |
| 10,0 | - | 3,08 |
| Параметры | Норма |
|
Номинальная толщина изоляции для жил сечением, мм: 0,75 - 2,5 мм2 4,0 - 6,0 мм2 10,0 мм2 |
0,6 0,7 0,9 |
| Длительно допустимая температура нагрева жил при эксплуатации, ºС, не более | 70 |
|
Электрическое сопротивление изоляции жил при температуре 20ºС сечением, МОм, не менее: - с поливинилхлоридной изоляцией 0,75-1,5 мм2 2,5-4,0 мм2 6,0-10,0 мм2 |
10 9 6 |
| Кабели стойки к монтажным изгибам | |
| Прокладка без предварительного подогрева всех марок кабелей при температуре, ºС, не ниже | -25 |
|
Радиус изгиба кабелей при прокладке и монтаже, диаметров (D), не менее - бронированные - не бронированные |
10 D 6 D |
|
Растягивающее напряжение в токопроводящих жилах при прокладке и монтаже, кгс/мм2, не более - для меди - для алюминия |
4 2 |
| Диапазон температур эксплуатации, ºС | от - 60 до + 50 |
| Относительная влажность воздуха при температуре до 25ºС, % | 100 |
| Кабели обычного исполнения не распространяют горение при одиночной прокладке | |
| Кабели исполнения «нг» не распространяют горение при групповой прокладке | |
| Строительная длина кабелей, м не менее | 150 |
| Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать условиям по ГОСТ 15150-69 | ОЖ2 |
|
Срок хранения кабелей на барабанах в обшитом виде, лет, не более - на открытых площадках - под навесом - в закрытых помещениях |
2 5 10 |
| Срок службы при условии соблюдения потребителем правил монтажа, условий эксплуатации и хранения, лет, не менее | 30 |
| Гарантийный срок эксплуатации со дня ввода кабеля в эксплуатацию, но не позднее 6 мес. с даты изготовления, лет | 3 |
| Кабель поставляется на деревянных барабанах по ГОСТ 5151-79 | |
Наружный диаметр (справочный) кабеля по маркам:
| Число жил и сечение, мм2 | Наружный диаметр кабеля, мм | Число жил и сечение, мм2 | Наружный диаметр кабеля, мм |
|
КВБбШв-ХЛ/ КВБбШвнг(А)-ХЛ |
КВБбШв-ХЛ/ КВБбШвнг(А)-ХЛ | ||
| 4х0,75 | 11,0 | 4х1,5 | 12,0 |
| 5х0,75 | 11,7 | 5х1,5 | 12,7 |
| 7х0,75 | 12,3 | 7х1,5 | 13,5 |
| 10х0,75 | 14,5 | 10х1,5 | 16,5 |
| 14х0,75 | 15,4 | 14х1,5 | 17,5 |
| 19х0,75 | 17,1 | 19х1,5 | 19,1 |
| 27х0,75 | 19,6 | 27х1,5 | 22,4 |
| 37х0,75 | 21,8 | 37х1,5 | 25,0 |
| 52х0,75 | 25,3 | 52х1,5 | 28,6 |
| 61х0,75 | 26,5 | 61х1,5 | 31,1 |
| 4х1,0 | 11,4 | 4х2,5 | 12,9 |
| 5х1,0 | 12,1 | 5х2,5 | 13,7 |
| 7х1,0 | 12,8 | 7х2,5 | 14,6 |
| 10x1,0 | 15,1 | 10х2,5 | 18,0 |
| 14х1,0 | 16,4 | 14х2,5 | 19,2 |
| 19х1,0 | 17,8 | 19х2,5 | 20,9 |
| 27х1,0 | 20,5 | 27х2,5 | 25,1 |
| 37х1,0 | 22,8 | 37х2,5 | 27,6 |
| 52х1,0 | 26,5 | 4х4,0 | 14,5 |
| 61х1,0 | 27,9 | 7х4,0 | 17,0 |
|
|
|
10х4,0 | 20,6 |
|
|
|
4х6,0 | 15,6 |
|
|
|
7х6,0 | 18,4 |
|
|
|
10х6,0 | 22,9 |
-
