Реле температурное Р Т – 1

Реле температурное Р Т – 1

Технические особенности реле температурного Р Т – 1:

1. Реле – изделие нерегулируемое, неремонтируемое и невосстанавливаемое.
2. Реле изготавливается в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150–69.
3. Реле рекомендуется эксплуатировать при температуре окружающего воздуха от минус 50 до плюс 125 оС, относительной влажности до 98 % при температуре 25 0С без конденсации влаги и атмосферном давлении (84,0–106,7) кПа.

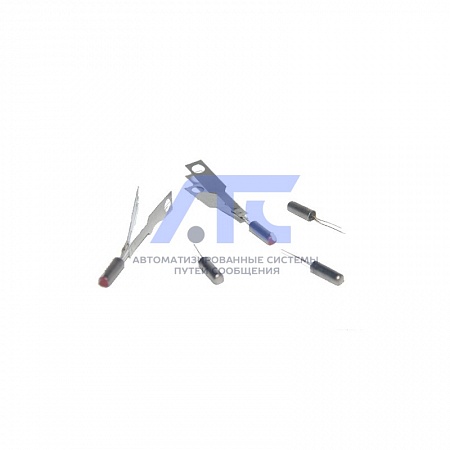

4. Реле, по типу присоединения выводов, выпускается в двух конструктивных исполнениях:
   – проволочные выводы – присоединение пайкой;
   – лепестковые выводы – для крепления под винт М3.
5. По степени защиты от доступа к опасным частям и проникновения твёрдых тел и влаги в соответствии с ГОСТ 14254–96 реле выполнено:
   – в негерметичном корпусе по IP56;
   – в герметичном корпусе по IP 67.
6. Реле не самовоспламеняются и не воспламеняют окружающие элементы (изделия).

Технические характеристики реле температурного Р Т – 1:

1. Предельное коммутируемое напряжение – 40 В.
2. Предельный коммутируемый ток – 100 мА.
3. Номинальное значение температуры контролируемой среды, вызывающее срабатывание реле – плюс 50; 60; 70; 80; 90 °С. Пределы допускаемых отклонений не более +-2; +-5; +-7 °С. Пределы допускаемых отклонений согласовываются при заказе.
4. Гистерезис температурный (зона нечувствителности) – от 2 до 7 0С.
5. Показатель тепловой инерции, не более 3 с.
6. Полное сопротивление контактной цепи при замкнутых контактах, в процессе эксплуатации в нормальных климатических условиях, не более 1,0 Ом.
7. Максимальная допустимая температура окружающей среды плюс 140 0С.
8. Средний срок сохраняемости – 10 лет.
9. Масса реле – не более 0,15 г.

Комплект поставки реле температурного Р Т – 1:

1. Реле температурное РТ–1 РЭЛС.647639.001 - поставляется в соответствии с заказом.
2. Тара потребительская РЭЛС.323229.001 - 1 шт. на 500 (и менее шт. реле).
3. Руководство по эксплуатации РЭЛС.647639.001 РЭ.

Примечания:

1. Поставка реле в таре транспортной (потребительской) в зависимости от количества изделий (партии) и по заявке заказчика.
2. Руководство по эксплуатации прикладывается на одну партию реле, отправляемых в один адрес, но не менее одного РЭ на 5000 шт. изделий.
