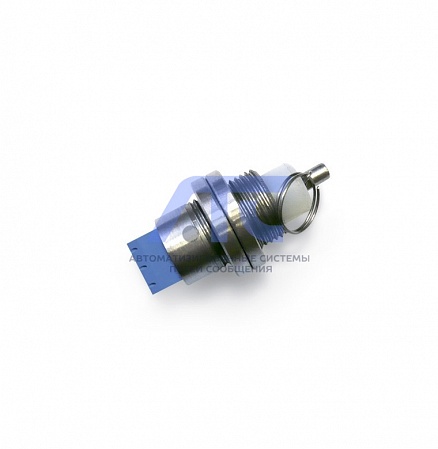

Устройство пусковое ручное УПР – 01

Устройство пусковое ручное УПР – 01

Технические особенности устройства пускового ручного УПР – 01:

1. Устройство выполнено в климатическом исполнении У2 по ГОСТ 15150–69.
2. Устройство рекомендуется эксплуатировать при:
   – температуре окружающего воздуха от минус 50 до плюс 80 оС;
   – относительной влажности воздуха 98 % при температуре плюс 40 °С;
   – атмосферном давлении (84,0–106,7) кПа.
3. Устройство относится к восстанавливаемым и неремонтируемым изделиям.
4. Устройство выпускается двух модификаций:
   – без защитного колпачка УПР–01;
   – с защитным колпачком УПР–01–ЗК.
5. По способу защиты от поражения электрическим током устройство выполнено как изделие III класса по ГОСТ 12.2.007.0–75.
6. Устройство по электромагнитной совместимости (внешним электромагнитным помехам и индустриальным радиопомехам) и электромагнитной эмиссии соответствует требованиям не ниже 4 степени жёсткости по ГОСТ Р 50009–2009 и НПБ 57–97.
7. По степени защиты от доступа к опасным частям и проникновению влаги устройство соответствует ГОСТ 14254–96:
   – без защитного колпачка – IP 40;
   – с защитным колпачком – IP 54.
8. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро- и радиоэлементы устройства.

Технические характеристики устройства пускового ручного УПР – 01:

1. Устройство формирует электрический импульс амплитудой не менее 5,5 В длительностью не менее 5 мс на нагрузке 15 Ом.
2. После срабатывания устройство приводится в рабочее положение с помощью металлического штыря диаметром 1,0 … 2,0 мм и диной не менее 40 мм, которым через отверстие (поз.3) магнит со штоком возвращаются в исходное положение и закрепляется предохранительной чекой (поз.2).
3. Вероятность безотказной работы устройства – не менее 0,99.
4. Средний срок службы устройства – не менее 10 лет.
5. Количество срабатываний – не более 20.
6. Гарантийный срок хранения – не менее 1 года.
7. Масса устройства – не более 0,07 кг.

Комплект поставки устройства пускового ручного УПР – 01:

1. Устройство пусковое ручное УПР–01 РЭЛС. 425111.001 - 1 шт.
2. Тара потребительская РЭЛС.323229.005 - 1 шт.
3. Руководство по эксплуатации РЭЛС. 425111.001 РЭ - 1 шт.

Примечания:

1. Поставка устройств в транспортной таре, в зависимости от количества изделий, по заявке Заказчика.
