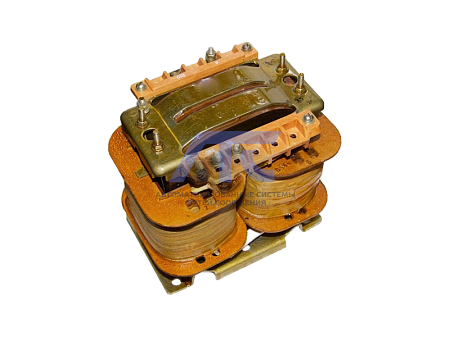

Трансформатор ОСМ1-2,5

Трансформатор ОСМ1-2,5

Условное обозначение:

• О - однофазный;
• С - сухой;
• М - многоцелевого назначения;
• 1 - первая модель;
• 2,5 - номинальная мощность кВа;
• У3 - климатическое исполнение по ГОСТ 15150-69.

Условия эксплуатации

Трансформаторы ОСМ1-2,5 предназначены для эксплуатации в закрытых помещениях при следующих условиях:

• температура окружающей среды от -45°С до +40°С;
• среднемесячное значение относительной влажности воздуха 80% при температуре +20°С;
• высота над уровнем моря до 1000 м.

Основные данные

Трансформаторы ОСМ-1 одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличается только защитными покрытиями.

Трансформаторы ОСМ1-2,5 устанавливаются в горизонтальном рабочем положении.

Допускаемые верхние отклонения не должны превышать по габаритным размерам - 5 мм, по массе - 5%. Допускаемые отклонения в меньшую сторону не ограничены.

Повышение напряжения на первичной обмотке - не более 6% от её номинального напряжения. Допускается повышение напряжения до 10%, но при этом снимаемая с трансформатора ОСМ1 мощность не должна превышать его номинальной мощности.

При эксплуатации трансформаторов ОСМ1 при температуре окружающей среды выше предельно допустимой нагрузочная способность снижается на 7% на каждые 5°С превышения температуры.

Трансформаторы ОСМ1 устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60 Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях.

По способу защиты от поражения электрическим током трансформаторы ОСМ1 относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы ОСМ1 могут выполняться со степенью защиты контактных зажимов IP20.
