Терморегуляторы РАТАР–02М.ТС

Терморегуляторы РАТАР–02М.ТС

Технические особенности терморегуляторов РАТАР–02М.ТС:

• Терморегулятор выполнен в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150–69.
• Терморегулятор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 20 до плюс 60 оС, относительной влажности (45–80) % и атмосферном давлении (84,0–106,7) кПа.
• По степени защиты от поражения электрическим током терморегулятор выполнен, как управляющее устройство II класса c изолирующим кожухом, и соответствует требованиям ГОСТ IEC 60730–1–2011.
•  По степени защиты от доступа к опасным частям и проникновения влаги терморегулятор выполнен по ГОСТ 14254–96:
       – в корпусе на DIN–рейку – IР20;
       – в настенном корпусе Н2 – IР44;
       – в щитовом корпусе Щ1и Щ3 – IP20, со стороны передней панели – IР54.
• В терморегуляторе используется напряжение питания опасное для жизни человека.

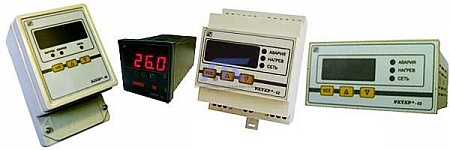

• Терморегулятор выпускается в четырёх конструктивных исполнениях:
       – в корпусе на DIN–рейку – РАТАР–02М.ТС–Д1;
       – в настенном корпусе – РАТАР–02М.ТС–Н2;
       – в щитовом корпусе – РАТАР–02М.ТС–Щ1;
       – в щитовом корпусе – РАТАР–02М.ТС–Щ3;
• НЕ ДОПУСКАЕТСЯ попадания влаги на контакты клеммника и внутренние электро–, радио–элементы терморегулятора.
• ЗАПРЕЩАЕТСЯ эксплуатация терморегулятора в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики терморегуляторов РАТАР–02М.ТС:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением от 85 до 250 В частотой (50±1) Гц или от сети постоянного тока напряжением от 120 до 250 В.
2. Время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 0,4 с.
3. Диапазон регулирования температуры (задания уставки) – в зависимости от типа датчика температуры:
   – ТСМ.50М – от минус 50 до плюс 200 °С;
   – ТСП.100П и ТСП. Pt100 – от минус 200 до плюс 650 °С.
4. Разрешающая способность измерения температуры:
   – 1,0 °С в диапазоне от минус 200 до минус 100 °С;
   – 0,1 °С в диапазоне от минус 99.9 до плюс 650.0 °С.
5. Разрешающая способность задания уставки – 0,1 °С.
6. Диапазон задания температурного гистерезиса от 0 °С до – не более:
   – 125 °С для ТСМ.50М;
   – 400 °С для ТСП.100П и ТСП. Pt100;
   – но не более (Туст – Тд), где: Туст – температура уставки; Тд – ближайшая к Туст граница диапазона регулирования температуры.
7. Разрешающая способность задания гистерезиса:
   – 0,1 °С в диапазоне от 0 до плюс 5 °С;
   – 1,0 °С в диапазоне от плюс 5 до плюс 400 °С.
8. Пределы допускаемой погрешности измерения входной величины (без учета погрешности датчика) – не более ±0,15 %.
9. Количество выходных устройств –1.
10. Тип выходного устройства и его обозначение:
    – электромагнитное реле – Р;
    – оптосимистор – С (применяется для управления контакторами и пускателями);
    – оптотранзистор – Т (применяется для управления твёрдотельными реле).
11. Терморегулятор может работать по одному из пяти типов логики выходного устройства:
    – двухпозиционный регулятор с прямым гистерезисом (режим нагревателя);
    – двухпозиционный регулятор с обратным гистерезисом (режим охладителя);
    – двухпозиционный регулятор с П–образным гистерезисом (режим сигнализатора);
    – двухпозиционный регулятор с U–образным гистерезисом (режим сигнализатора);
    – выходное устройство отключено (режим индикации температуры).
12. Диапазон задания времени задержки включения/отключения выходного устройства – от 0 до 60 с.
13. Терморегулятор имеет дополнительный вход для подключения датчика уровня или контактного устройства, при этом:
    – сопротивление «сухого датчика уровня воды» должно быть не менее 300 кОм;
    – сопротивление «влажного датчика уровня воды» должно быть не более 100 кОм.
14. Время срабатывания режима «снижение уровня теплоносителя» – в течение не более 250 мс.
15. Средняя наработка на отказ – не менее 30000 ч.
16. Средний срок службы – 5 лет.
17. Потребляемая мощность – не более 3,0 ВА.
18. Масса терморегулятора – не более 0,40 кг.

Комплект поставки терморегуляторов РАТАР–02М.ТС:

1. Терморегулятор РАТАР–02М.ТС РЭЛС.421413.038 - 1шт.
2. Руководство по эксплуатации РЭЛС.421413.038 РЭ - 1шт.

Примечания:

1. Датчик температуры и датчик уровня в комплект поставки терморегулятора не входят и поставляются по заявке Заказчика.
2. Поставка терморегуляторов в транспортной таре в зависимости от количества изделий – по заявке Заказчика.
