Терморегуляторы РАТАР–02.ТП

Терморегуляторы РАТАР–02.ТП

предназначены для контроля и поддержания температуры объектов эксплуатации бытового и производственно-технического назначения. Терморегулятор применяется в качестве блока контроля и управления различными системами высокотемпературного нагрева. В качестве датчиков температуры применяются преобразователи термоэлектрические с НСХ ХК(L) и ХА(К) по ГОСТ Р 8.585–2001. Тип конкретной НСХ устанавливается при программирования терморегулятора.

Технические особенности терморегуляторов РАТАР–02.ТП:

• Терморегулятор выполнен в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150–69.
• По степени защиты от поражения электрическим током терморегулятор выполнен, как управляющее устройство II класса c изолирующим кожухом, и соответствует требованиям ГОСТ IEC 60730–1–2011.
• Терморегулятор по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
• По степени защиты от доступа к опасным частям и проникновения влаги терморегулятор выполнен по ГОСТ 14254–96:
       – в корпусе на DIN–рейку – IР20;
       – в настенном корпусе Н2 – IР44;
       – в щитовом корпусе Щ1 – IP20, со стороны передней панели – IР54;
       – в щитовом корпусе Щ3 – IP20, со стороны передней панели – IР54.
• Терморегулятор рекомендуется эксплуатировать при температуре окружающего воздуха от плюс 5 до плюс 55 оС, относительной влажности (45–80) % и атмосферном давлении (84,0–106,7) кПа.

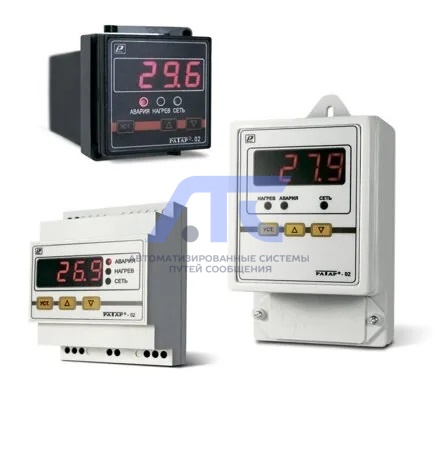

• Терморегулятор выпускается в четырёх конструктивных исполнениях:
       – в корпусе на DIN–рейку (Д1);
       – в настенном корпусе (Н2);
       – в щитовом корпусе (Щ1);
       – в щитовом корпусе (Щ3).
• В терморегуляторе используется напряжение питания опасное для жизни человека.

Технические характеристики терморегуляторов РАТАР–02.ТП:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц.
2. Время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 8 с.
3. Диапазон регулирования температуры (задания уставки) – в зависимости от используемой НСХ:
   – ХА(К) – от минус 50 до плюс 1300 °С;
   – ХК(L) – от минус 50 до плюс 750 °С.
4. Диапазон регулирования температурного гистерезиса от 1 °С до (Туст – Тд), но не более:
   – 750 °С для используемой ХА(К);
   – 400 °С для используемой ХК(L); где Туст – температура уставки, Тд – ближайшая к Туст граница диапазона регулирования температуры.
5. Пределы допускаемой погрешности – ±(2+0,003Т) °С, где Т – температура регулирования (уставки), °С.
6. Разрешающая способность – 1 °С.
7. Точность задания уставки – 1 0С.
8. Количество выходных устройств –1.
9. Тип выходного устройства и его обозначение:
   – электромагнитное реле – Р;
   – оптосимистор – С (применяется для управления контакторами и пускателями);
   – оптотранзистор – Т (применяется для управления твёрдотельными реле).
10. Терморегулятор может работать по одному из пяти типов логики выходного устройства:
    – двухпозиционный регулятор с прямым гистерезисом (функция нагревателя);
    – двухпозиционный регулятор с обратным гистерезисом (функция охладителя);
    – двухпозиционный регулятор с П–образным гистерезисом (функция сигнализатора);
    – двухпозиционный регулятор с U–образным гистерезисом (функция сигнализатора);
    – выходное устройство отключено (режим индикации температуры).
11. Диапазон задания времени задержки включения/отключения выходного устройства – от 0 до 99 с.
12. Средняя наработка на отказ – не менее 30000 ч.
13. Средний срок службы – 5 лет.
14. Потребляемая мощность не более 4,0 ВА.
15. Масса терморегулятора – не более 0,40 кг.

Комплект поставки терморегуляторов РАТАР–02.ТП:

1. Терморегулятор РАТАР–02.ТП РЭЛС.421413.015 - 1шт.
2. Руководство по эксплуатации РЭЛС.421413.015 РЭ - 1шт.

Примечания:

1. Комплектность поставки терморегулятора с датчиком температуры – по заявке Заказчика.
2. Поставка терморегуляторов в транспортной таре в зависимости от количества изделий – по заявке Заказчика.
