Терморегуляторы РАТАР–02.пп

Терморегуляторы РАТАР–02.п/п

предназначены для контроля и поддержания температуры объектов эксплуатации бытового и производственно–технического назначения. Терморегуляторы применяются в качестве блока управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами, холодильными агрегатами и другими системами. Терморегулятор в настенном исполнении применяется в саунах, овощехранилищах, погребах и т.п.

Технические особенности терморегуляторов РАТАР–02.п/п:

• В качестве датчика температуры в терморегуляторе применяется датчик температуры с полупроводниковым чувствительным элементом ТС1047 фирмы «Microchip»
• Терморегулятор выполнен в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150–69.
• По степени защиты от поражения электрическим током терморегулятор выполнен, как управляющее устройство II класса c изолирующим кожухом, и соответствует требованиям ГОСТ IEC 60730–1–2011.
• Терморегулятор по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
• В терморегуляторе используется напряжение питания опасное для жизни человека.
• Терморегулятор рекомендуется эксплуатировать при температуре окружающего воздуха от плюс 5 до плюс 55 оС, относительной влажности (45–80) % и атмосферном давлении (84,0–106,7) кПа.

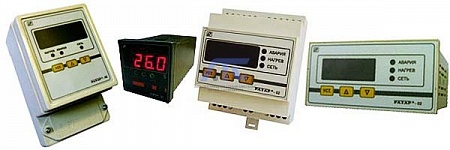

• Терморегуляторы выпускаются в четырёх конструктивных исполнениях:
       – в корпусе на DIN–рейку (Д1);
       – в настенном корпусе (Н2);
       – в щитовом корпусе (Щ1);
       – в щитовом корпусе (Щ3).
• НЕ ДОПУСКАЕТСЯ попадания влаги на контакты клеммника и внутренние электро,–радиоэлементы терморегулятора.
• ЗАПРЕЩАЕТСЯ эксплуатация терморегулятора в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики терморегуляторов РАТАР–02.п/п:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц.
2. Время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 3 с.
3. Диапазон регулирования температуры (задания уставки) – от минус 40 до плюс 125 °С.
4. Диапазон регулирования температурного гистерезиса от 0 до 30 °С.
5. Разрешающая способность – 0,1 °С.
6. Точность задания уставки – 1 °С.
7. Пределы допускаемой погрешности – ±1 °С.
8. Количество выходных устройств –1.
9. Тип выходного устройства и его обозначение:
   – электромагнитное реле – Р;
   – оптосимистор – С (применяется для управления контакторами и пускателями);
   – оптотранзистор – Т (применяется для управления твёрдотельными реле).
10. Терморегулятор может работать по одному из пяти типов логики выходного устройства:
    – двухпозиционный регулятор с прямым гистерезисом (функция нагревателя);
    – двухпозиционный регулятор с обратным гистерезисом (функция охладителя);
    – двухпозиционный регулятор с П–образным гистерезисом (функция сигнализатора);
    – двухпозиционный регулятор с U–образным гистерезисом (функция сигнализатора);
    – выходное устройство отключено (режим индикации температуры).
11. Диапазон задания времени задержки включения/отключения выходного устройства – от 0 до 50 с.
12. Терморегулятор имеет дополнительный вход для подключения при эксплуатации датчика уровня или контактного устройства, при этом:
    – сопротивление «сухого датчика уровня воды» должно быть не менее 500 кОм;
    – сопротивление «влажного датчика уровня воды» должно быть не более 100 кОм.
13. Время срабатывания режима «снижение уровня теплоносителя» в течение не более (1,5+-1,0) с.
14. Средняя наработка на отказ – не менее 30000 ч.
15. Средний срок службы – 5 лет.
16. Потребляемая мощность не более 4,5 ВА.
17.  Масса терморегулятора – не более 0,40 кг.

Комплект поставки терморегуляторов РАТАР–02.п/п:

1. Терморегулятор РАТАР–02.п/п РЭЛС.421413.009 - 1шт.
2. Руководство по эксплуатации РЭЛС.421413.009 РЭ - 1шт.

Примечания:

1. Комплектность поставки терморегулятора с датчиком температуры и (или) датчиком уровня – по заявке Заказчика.
2. Поставка терморегуляторов в транспортной таре в зависимости от количества изделий – по заявке Заказчика.
