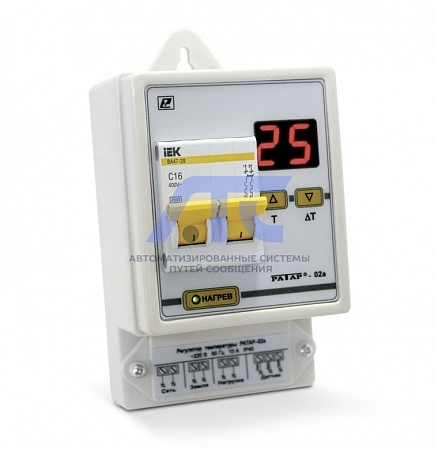

Терморегуляторы РАТАР–02.А1

Терморегуляторы РАТАР–02.А1

Технические особенности терморегуляторов РАТАР–02.А1:

• Терморегулятор выпускается с выносным датчиком температуры, содержащим полупроводниковый чувствительный элемент ТС1047 фирмы «Microchip».
•  По степени защиты от поражения электрическим током терморегулятор выполнен, как управляющее устройство II класса c изолирующим кожухом, и соответствует требованиям ГОСТ IEC 60730–1–2011.
• Терморегулятор по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
• По степени защиты от доступа к опасным частям и проникновения влаги терморегулятор выполнен по IP 40 ГОСТ 14254–96.
• В терморегуляторе используется напряжение питания опасное для жизни человека.
• НЕ ДОПУСКАЕТСЯ попадания влаги на контакты клеммника и внутренние электро–, радиоэлементы терморегулятора.
• ЗАПРЕЩАЕТСЯ эксплуатация терморегулятора в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики терморегуляторов РАТАР–02.А1:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц.
2. Время установления рабочего режима, исчисляемое с момента включения терморегулятора, не более 15 с.
3. Диапазон регулирования температуры (задания уставки) – от минус 9 до плюс 99 0С.
4. Точность задания уставки – ±1 0С.
5. Гистерезис температурный – от 0 до 40 ºС.
6. Пределы допускаемой погрешности – в пределах:
   – при юстировке совместно с датчиком температуры – ±2 °С;
   – без совместной юстировки с датчиком температуры – ±3 °С.
7. Номинальный ток, коммутируемый реле терморегулятора, при активной и индуктивной нагрузке – 10,0 А.
8. Диапазон коммутируемых токов – от 0,05 до 10 А. Максимальный ток, коммутируемый реле терморегулятора, – 14,0 А в течение 30 мин и 10 циклов.
9. Время отключения нагрузки терморегулятора – не более 3 с при токе нагрузки более 16 А.
10. Терморегулятор обеспечивает индикацию «аварийной ситуации» с отображением информации на панели управления и индикации:
    – при обрыве или коротком замыкании выводов датчика температуры;
    – при выходе за пределы диапазона регулирования температуры.
11. Терморегулятор обеспечивает сохранение параметров в энергонезависимой памяти при отключении напряжения питания.
12. Средняя наработка на отказ – не менее 10000 ч.
13. Средний срок службы – 5 лет.
14. Потребляемая мощность – не более 4,5 ВА.
15. Габаритные размеры терморегулятора – длина –140,0 мм; ширина –98,0 мм; толщина –84,0 мм.
16. Масса терморегулятора – не более 0,40 кг.

Комплект поставки терморегуляторов РАТАР–02.А1:

1. Терморегулятор РАТАР–02.А1 РЭЛС.421413.012 - 1шт.
2. Датчик температуры ДТ–01 РЭЛС.405239.002 - 1шт.
3. Руководство по эксплуатации РЭЛС.421413.012 РЭ - 1шт.

Примечания:

1. При комплектации терморегулятора датчиком температуры, предприятие–изготовитель осуществляет юстировку терморегулятора с датчиком температуры для уменьшения погрешности до ±2 °С.
2. Терморегулятор может поставляться как без датчика температуры, так и с датчиком температуры, имеющим другое конструктивное исполнение.
3. Поставка терморегуляторов в транспортной таре в зависимости от количества изделий – по заявке заказчика.
