Терморегуляторы РАТАР–02–1

Терморегуляторы РАТАР–02–1

предназначены для контроля и поддержания температуры объектов эксплуатации производственно– технического назначения. 1.2 Терморегулятор применяется в качестве блока управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами, холодильными агрегатами и другими системами.

Технические особенности терморегуляторов РАТАР–02–1:

• Терморегулятор предназначен для работы с термопреобразователем с полупроводниковым чувствительным элементом ТС1047 фирмы «Microchip».
• Терморегулятор имеет дополнительный вход для контактного манометра или датчика уровня (в зависимости от модификации).
• Терморегулятор имеет дополнительный выход аварийного реле.
• Терморегулятор выпускается в двух конструктивных исполнениях:
       – в бескорпусном исполнении – РАТАР–02–1–б/к;

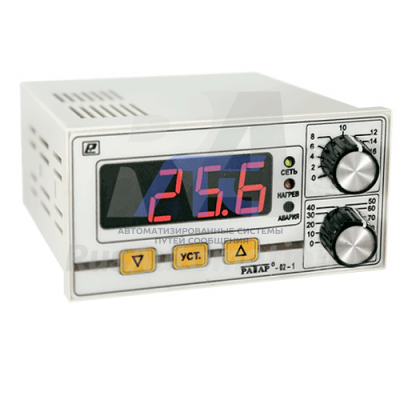

       – в щитовом корпусе – РАТАР–02–1–Щ1.
• Терморегулятор выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69.
• Терморегулятор рекомендуется эксплуатировать при температуре окружающего воздуха от плюс 5 до плюс 55 оС, относительной влажности (45–80) % и атмосферном давлении (84,0–106,7) кПа.
• По степени защиты от поражения электрическим током терморегулятор соответствует требованиям ГОСТ IEC 60730–1–2011.
• Терморегулятор по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
• По степени защиты от доступа к опасным частям и проникновения влаги терморегулятор выполнен в соответствии с требованиями ГОСТ 14254–96:
       – в бескорпусном исполнении – IР00;
       – в щитовом корпусе – IР20.
• В терморегуляторе используется напряжение питания опасное для жизни человека.
• НЕ ДОПУСКАЕТСЯ попадания влаги на внутренние электро и –радиоэлементы терморегулятора.
• ЗАПРЕЩАЕТСЯ эксплуатация терморегулятора в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики терморегуляторов РАТАР–02–1:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц.
2. Время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 3 с.
3. Диапазон регулирования температуры (задания уставки) – от 0 до плюс 95 °С.
4. Диапазон регулирования гистерезиса температурного – от 0 до 20 °С.
5. Точность задания уставки – 1 0С.
6. Разрешающая способность цифрового индикатора – 0,1 °С.
7. Диапазон регулирования времени задержки включения/отключения реле – от 0 до 50 с.
8. Номинальный ток терморегулятора, коммутируемый реле, при активной и индуктивной нагрузке – 7,0 А.
9. Максимальный ток терморегулятора, коммутируемый реле, при активной и индуктивной нагрузке – 10,0 А.
10. Терморегулятор имеет один дополнительный вход для подключения:
    а) контактного манометра (для модификации «М»), при этом:
         – при нормальном давлении – контакты разомкнуты;
         – при пониженном давлении – контакты замкнуты;
    б) либо кондуктометрического датчика уровня (для модификации «У»).
11. Терморегулятор может работать по одному из четырёх типов логики выходного устройства – прямой, – обратный,– U –образный или П –образный гистерезис.
12. Терморегулятор имеет дополнительный выход аварийного реле. Аварийное реле терморегулятора срабатывает:
    – при превышении температуры выше 95 °С;
    – при давлении – ниже нормы (модификация «М»);
    – при уровне – ниже нормы (модификация «У»);
    – при обрыве цепи или загрязнении датчика температуры.
13. Время срабатывания от контактного манометра – не более (1,5+-1,0) с.
14. Средняя наработка на отказ – не менее 30000 ч.
15. Средний срок службы – 5 лет.
16. Потребляемая мощность не более 4,5 ВА.
17. Масса терморегулятора – не более 0,50 кг.

Комплект поставки терморегуляторов РАТАР–02–1:

1. Терморегулятор РАТАР–02–1 РЭЛС.421413.014 - 1шт.
2. Руководство по эксплуатации РЭЛС.421413.014 РЭ - 1шт.

Примечания:

1. Комплектность поставки терморегулятора с датчиком температуры, датчиком уровня и (или) контактным манометром – по заявке заказчика.
2. Поставка терморегуляторов в транспортной таре в зависимости от количества изделий – по заявке заказчика.
