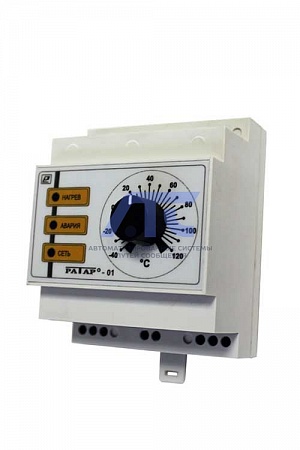

Терморегуляторы РАТАР–01

Терморегуляторы РАТАР–01

Технические особенности терморегуляторов РАТАР–01:

• Терморегуляторы выпускаются в двух исполнениях:
       – в корпусе на DIN–рейку;
       – в щитовом корпусе.
• По степени защиты от поражения электрическим током терморегулятор выполнен, как управляющее устройство II класса c изолирующим кожухом, и соответствует требованиям ГОСТ IEC 60730–1–2011.
• Терморегулятор по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
• По степени защиты от доступа к опасным частям и проникновения влаги, кроме поверхности со стороны клеммника, терморегулятор соответствует IP 20 по ГОСТ 14254–96.
• В терморегуляторе используется напряжение питания опасное для жизни человека.
• НЕ ДОПУСКАЕТСЯ попадания влаги на контакты клеммника и внутренние электро,–радио– элементы терморегулятора.
• ЗАПРЕЩАЕТСЯ эксплуатация терморегулятора в агрессивных средах с содержанием кислот, щелочей и пр.
• После транспортирования и (или) хранения в условиях отрицательных температур терморегулятор в транспортной таре должен быть выдержан в нормальных условиях не менее 6 часов.

Технические характеристики терморегуляторов РАТАР–01:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц.
2. Номинальный ток – не более 10 А.
3. Время установления рабочего режима, исчисляемое с момента включения терморегулятора, не более 3 с.
4. Диапазон регулирования температуры (задания уставки):
   – РАТАР–01.ХК(L) – от 0 до плюс 500 0С;
   – РАТАР–01. п/п – от минус 40 до плюс 120 0С.
5. Точность задания уставки равна:
   – для РАТАР–01.ХК(L) – 10 0С;
   – для РАТАР–01. п/п – 5 0С.
6. Гистерезис температурный (разность между температурой отключения и включения нагрузки) – не более 3 ºС.
7. Время срабатывания режима «снижение уровня теплоносителя» в течение не более (1,5+-1,0) с (только для модификации РАТАР–01.п/п).
8. Время включения и выключения реле – 2 с.
9. Максимальный ток терморегулятора, коммутируемый реле, при активной и индуктивной нагрузке – не более 12,0 А.
10. Терморегулятор имеет дополнительный вход (только для модификации РАТАР–01.п/п) для подключения при эксплуатации датчика уровня или контактного устройства, при этом:
    – сопротивление «сухого датчика уровня воды» должно быть не менее 500 кОм;
    – сопротивление «влажного датчика уровня воды» должно быть не более 100 кОм.
11. Средняя наработка на отказ – не менее 20 000 ч.
12. Средний срок службы – 5 лет.
13. Потребляемая мощность не более 4,0 ВА.
14. Габаритные и присоединительные размеры терморегулятора приведены в приложении А.
15. Масса терморегулятора не более 0,40 кг.

Комплект поставки терморегуляторов РАТАР–01:

1. Терморегулятор РАТАР–01 РЭЛС.421413.006 - 1шт.
2. Комплект крепежных деталей РЭЛС.421924.001.
3. Руководство по эксплуатации РЭЛС.421413.006 РЭ - 1шт.

Примечания:

1. Комплектность поставки терморегулятора с датчиком температуры и (или) датчиком уровня – по заявке Заказчика.
2. Комплект крепёжных деталей поставляется при выпуске терморегулятора в щитовом корпусе.
3. Поставка терморегуляторов в транспортной таре в зависимости от количества изделий – по заявке Заказчика.
