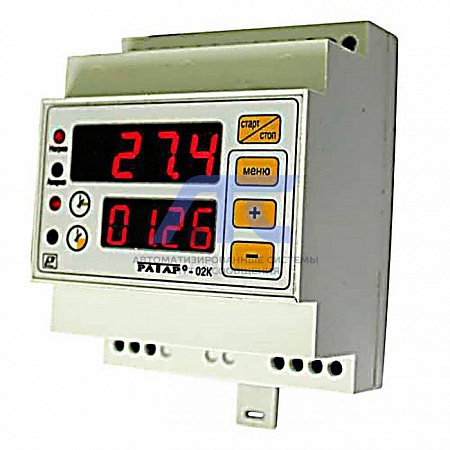

Терморегулятор со встроенным таймером РАТАР–02К

Терморегулятор со встроенным таймером РАТАР–02К

предназначен для контроля и поддержания температуры объектов эксплуатации бытового и производственно–технического назначения. Терморегулятор применяется в качестве блока управления электрическими каменками для бань и саун, парогенераторами для саун, бань, фитобочек, ИК нагревателей саун, водонагревателями, электрическими термокамерами и другими системами.

Технические особенности терморегулятора со встроенным таймером РАТАР–02К:

• В качестве датчика температуры в приборе применяется датчик температуры на основе полупроводникового чувствительного элемента ТС1047 .
• Терморегулятор позволяет:
       а) автоматически включать нагрузку через заданное время;
       б) автоматически отключать нагрузку через заданное время;
       в) отключать нагрузку в случае аварийных режимов:
            – срабатывание защитного термовыключателя;
            – выход из стоя датчика температуры;
            – уровень воды ниже нормы.
• Терморегулятор по защите от поражения электрическим током выполнен, как управляющее устройство II класса c изолирующим кожухом, и соответствует требованиям ГОСТ IEC 60730–1–2011.
• Терморегулятор по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
• По степени защиты от доступа к опасным частям и проникновения влаги терморегулятор выполнен по IР20 ГОСТ 14254–96.
• В терморегуляторе используется напряжение питания опасное для жизни человека.
• НЕ ДОПУСКАЕТСЯ попадания влаги на контакты клеммника и внутренние электро,–радио– элементы прибора.
• ЗАПРЕЩАЕТСЯ эксплуатация терморегулятора в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики терморегулятора со встроенным таймером РАТАР–02К:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением от 85 до 250 В частотой (50±1) Гц или от сети постоянного тока напряжением от 120 до 250 В.
2. Терморегулятор имеет два канала управления – канал терморегулятора и канал таймера. Канал таймера снабжен электромагнитным реле для управления нагрузкой.
3. Время установления рабочего режима, исчисляемое с момента включения прибора, – не более 3 с.
4. Диапазон регулирования температуры (задания уставки) – от минус 40 до плюс 125 °С.
5. Диапазон задания температурного гистерезиса от 1 до 20 °С.
6. Пределы допускаемой погрешности – ±3,0 °С.
7. Разрешающая способность – 0,1 °С.
8. Шаг задания уставки температуры – 0,1 °С.
9. Терморегулятор работает по типу логики выходного устройства – прямой гистерезис.
10. Терморегулятор имеет дополнительный вход для подключения датчика уровня или контактного устройства, при этом:
    – сопротивление «сухого датчика уровня» должно быть не менее 300 кОм;
    – сопротивление «влажного датчика уровня» должно быть не более 100 кОм.
11. Определение снижения уровня теплоносителя– в течение не более 2 с.
12. Терморегулятор имеет дополнительный вход для подключения защитного термовыключателя.
13. Диапазон установки времени до включения – от 0 до 24 ч. с шагом 1 мин.
14. Диапазон установки времени до выключения – от 1 мин. до 6 ч. с шагом 1 мин.
15. Терморегулятор обеспечивает индикацию выхода температуры за пределы измеряемого диапазона:
    – выше верхней границы диапазона, при этом на цифровом индикаторе отображается символ « – A»;
    – ниже нижней границы диапазона, при этом на цифровом индикаторе отображается символ «_A».
16. Терморегулятор обеспечивает индикацию о размыкании (срабатывании) термовыключателя, при этом мигает индикатор «Авария».
17. Терморегулятор обеспечивает индикацию при обрыве в цепи датчика температуры, при этом на цифровом индикаторе отображается символ «_A» и мигает индикатор «Авария».
18. Терморегулятор обеспечивает индикацию при «сухом датчике уровня», при этом мигает индикатор «Авария».
19. Средняя наработка на отказ – не менее 20000 ч.
20. Средний срок службы – 5 лет.
21. Потребляемая мощность не более 4,5 ВА.
22. Габаритные размеры прибора, мм, не более, – 72,0х88,0х54,0.
23. Масса терморегулятора– не более 0,40 кг.

Комплект поставки терморегулятора со встроенным таймером РАТАР–02К:

1. Терморегулятор со встроенным таймером РАТАР–02К РЭЛС.421413.023 - 1шт.
2. Руководство по эксплуатации РЭЛС.421413.023 РЭ - 1шт.

Примечания:

1. Комплектность поставки терморегулятора с датчиком температуры, датчиком уровня и термовыключателем – по заявке Заказчика.
2. Поставка терморегулятора в транспортной таре в зависимости от количества изделий – по заявке Заказчика.
