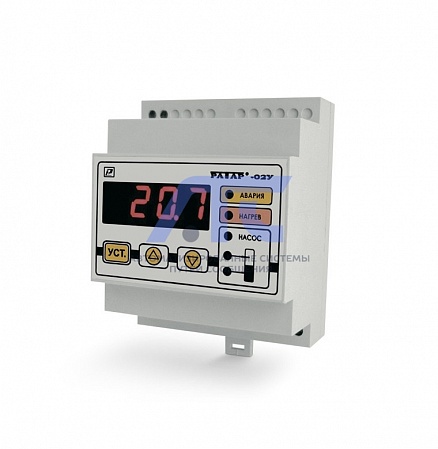

Терморегулятор РАТАР–02У

Терморегулятор РАТАР–02У

предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического назначения а также контроля и поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода, управления насосом, пополняющим накопительный или напорный резервуар.  Терморегулятор применяется в качестве блока управления тепловыми электрическими котлами и водонагревателями, электрическими термокамерами, холодильными агрегатами и другими системами.

Технические особенности терморегулятора РАТАР–02У:

• Терморегулятор оборудован двумя выходными устройствами для управления внешним оборудованием.
• Терморегулятор выпускается в трех модификациях по типу выходных устройств.
• Для ограничения нежелательных срабатываний терморегулятора при волнении уровня жидкости и оптимизации работы в конкретном случае применения терморегулятор позволяет установить время задержки переключения выходного устройства «Насос» – до 15 с.
• Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков уровня используется переменный ток частотой 4 Гц.
• Терморегулятор выпускается в корпусе на DIN–рейку.
• По способу защиты от поражения электрическим током терморегулятор выполнен как управляющее устройство II класса с изолирующим кожухом по ГОСТ IEC 60730–1–2011.
• Терморегулятор по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
• По степени защиты от доступа к опасным частям и проникновения влаги терморегулятор выполнен по ГОСТ 14254–96 – IР20.
• В терморегуляторе используется напряжение питания опасное для жизни человека.
• НЕ ДОПУСКАЕТСЯ попадания влаги на контакты клеммника и внутренние электро–, радио–элементы терморегулятора.
• ЗАПРЕЩАЕТСЯ эксплуатация терморегулятора в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики терморегулятора РАТАР–02У:

1. Терморегулятор обеспечивает работоспособность от сети переменного тока номинальным напряжением от 85 до 250 В частотой (50±1) Гц или от сети постоянного тока напряжением от 120 до 250 В.
2. Диапазон регулирования температуры (задания уставки) – в зависимости от типа термопреобразователя сопротивления (Туст.):
   – ТСМ.50М – от минус 50 до плюс 200 °С;
   – ТСП.100П и ТСП. Pt100 – от минус 200 до плюс 650 °С.
3. Разрешающая способность измерения температуры:
   – 1,0 °С в диапазоне от минус 200 до минус 100 °С;
   – 0,1 °С в диапазоне от минус 99.9 до плюс 650.0 °С.
4. Разрешающая способность задания уставки – 0,1 °С.
5. Диапазон задания температурного гистерезиса (∆) – от 0 °С до – не более:
   – 125 °С для ТСМ.50М;
   – 400 °С для ТСП.100П и ТСП. Pt100;
   – но не более (Туст – Тд), где: Туст – температура уставки; Тд – ближайшая к Туст граница диапазона регулирования температуры.
6. Разрешающая способность задания гистерезиса:
   – 0,1 °С в диапазоне от 0 до плюс 5 °С;
   – 1,0 °С в диапазоне от плюс 5 до плюс 400 °С.
7. Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика) – не более ±0,15 % от измеряемой величины.
8. Количество выходных устройств –2.
9. Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев» – от 0 до 60 с.
10. Диапазон задания времени задержки включения/отключения выходного устройства «Насос» – от 0 до 15 с.
11. Максимальное напряжение на входных электродах датчиков уровня – 3 В.
12. Ток в датчиках уровня – не более 0,1 мА.
13. Защита входов датчиков уровня от высокого напряжения – не менее 300 В.
14. Средняя наработка на отказ – не менее 30000 ч.
15. Средний срок службы – 5 лет.
16. Потребляемая мощность – не более 1,5 ВА.
17. Габаритные размеры, не более – 72х 88х 54 мм.
18. Масса терморегулятора – не более 0,20 кг.

Комплект поставки терморегулятора РАТАР–02У:

1. Терморегулятор со встроенным таймером РАТАР–02У РЭЛС.421413.040 - 1шт.
2. Руководство по эксплуатации РЭЛС.421413.040 РЭ - 1шт.

Примечания:

1. Датчик температуры и датчики уровня в комплект поставки терморегулятора не входят и поставляются по заявке Заказчика.
2. Поставка терморегуляторов в транспортной таре в зависимости от количества изделий – по заявке Заказчика.
