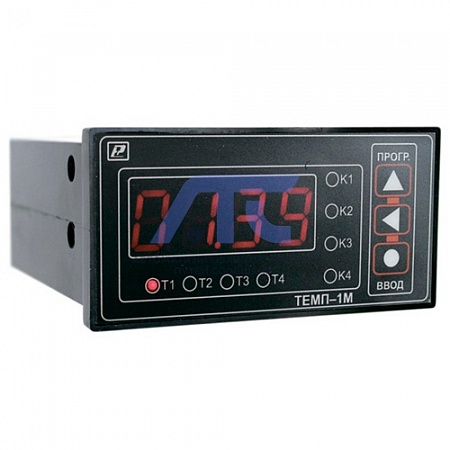

Реле времени ТЕМП – 1м

Реле времени ТЕМП – 1м

представляет собой программируемое автоматическое устройство и предназначено для автоматического замыкания или размыкания до четырёх внешних цепей (каналов) с индикацией времени отсчёта и возможностью звуковой сигнализации. Реле может использоваться в качестве формирователя периодической последовательности импульсов или устройства задержки включения и (или) выключения исполнительных элементов при управлении технологическими процессами в пищевой промышленности, сельском и коммунальном хозяйствах, в машиностроении, на железнодорожном транспорте и других отраслях промышленности.

Технические особенности реле времени ТЕМП – 1м:

1. Реле выполнено в климатическом исполнении УХЛ 4.2 по ГОСТ 15150–69.
2. Реле рекомендуется эксплуатировать при температуре окружающего воздуха от плюс 5 до плюс 50 оС, относительной влажности (30–80) % и атмосферном давлении (84,0–106,7) кПа.
3. Реле имеют две модификации, отличающиеся количеством коммутируемых внешних цепей:
   – ТЕМП–1м – 2 имеет два реле;
   – ТЕМП–1м – 4 имеет четыре реле.
4.  По степени защиты от поражения электрическим током реле выполнено, как управляющее устройство II класса c изолирующим кожухом, и соответствует требованиям ГОСТ IEC 60730–1– 2011.
5. Реле по электромагнитной совместимости соответствует требованиям ГОСТ Р 51522–99, ГОСТ Р 51318.22–99, ГОСТ Р 51317.3.2–2006 и ГОСТ Р 51317.3.3–99.
6. По степени защиты от доступа к опасным частям и проникновению влаги реле соответствует ГОСТ 14254–96:
   – со стороны передней панели – IP54;
   – остальное – IP20.
7. НЕ ДОПУСКАЕТСЯ попадание влаги на контакты клеммной колодки и внутренние электро– и радиоэлементы реле.
8. ЗАПРЕЩАЕТСЯ эксплуатация реле в химически агрессивных средах с содержанием кислот, щелочей и пр

Технические характеристики реле времени ТЕМП – 1м:

1. Реле обеспечивает работоспособность от сети переменного номинальным напряжением (220±22) В тока частотой (50±1) Гц.
2. Количество коммутируемых нагрузок:
   – для ТЕМП–1м–2 – две;
   – для ТЕМП–1м–4 – четыре.
3. Реле обеспечивает режимы работ:
   – циклический;
   – однократный;
   – однократный со звуковым сигналом;
   – однократный с подтверждением.
4. Реле обеспечивает диапазоны отсчёта:
   – от 0,01 с до 99,99 с с шагом 0,01 с;
   – от 0,1 с до 999,9 с с шагом 0,1 с;
   – от 1 с до 99 мин 59 с с шагом 1 с;
   – от 1 мин до 99 ч 59 мин с шагом 1 мин.
5. Количество временных интервалов (уставок) – 4.
6. Пределы допускаемой погрешности отсчёта времени срабатывания – не более ± 0,2 %.
7. Количество входов для внешних сигналов управления – 2.
8. Длительность внешних сигналов управления – не менее 50 мс.
9. Номинальный ток нагрузки, коммутируемый реле, при активной и индуктивной нагрузке – не более 5,0 А при напряжении питания 250 В.
10. .10 Выход реле на внешний звуковой излучатель (динамик) с параметрами:
    – выходная мощность звукового сигнала – не более 0,1 Вт;
    – длительность звукового сигнала – не более 10 с.
11. Потребляемая мощность – не более 4,0 ВА.
12. Средняя наработка на отказ – не менее 30000 ч.
13. Средний срок службы – 5 лет.
14. Габаритные размеры реле времени не более, мм: длина –100; ширина – 96; глубина – 48.
15. Масса реле времени– не более 0,40 кг.

Комплект поставки реле времени ТЕМП – 1м:

1. Реле времени ТЕМП–1м РЭЛС.421415.003 - 1 шт.
2. Комплект крепёжных деталей РЭЛС.421924.001 - 1 шт.
3. Руководство по эксплуатации РЭЛС.421415.003 РЭ - 1 шт.
