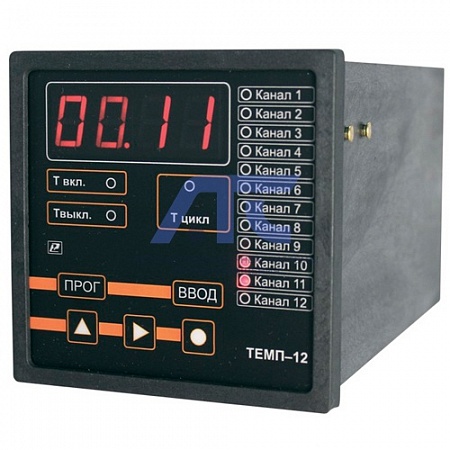

Реле времени ТЕМП–12

Реле времени ТЕМП–12

предназначено для автоматического замыкания и размыкания внешних цепей с индикацией отсчёта времени в процессе эксплуатации электротехнического оборудования. Реле представляет собой программируемое автоматическое устройство с общим запуском и предназначено для автоматического замыкания – размыкания до 12 внешних цепей (каналов) с индикацией времени. Реле может использоваться в качестве формирователя периодической последовательности импульсов или устройства задержки включения и (или) выключения исполнительных элементов при управлении технологическими процессами в пищевой промышленности, сельском и коммунальном хозяйствах, в машиностроении, на железнодорожном транспорте и других отраслях промышленности.

Технические особенности реле времени ТЕМП – 12:

1. Реле выполнено в климатическом исполнении УХЛ 4.2 по ГОСТ 15150–69.
2. Реле рекомендуется эксплуатировать при температуре окружающего воздуха от плюс 5 до плюс 50 оС, относительной влажности (30–80) % и атмосферном давлении (84,0–106,7) кПа.
3.  По способу защиты от поражения электрическим током таймер выполнен как управляющее устройство класса II с изолирующим корпусом по ГОСТ Р МЭК 60730–1–2002.
4. По степени защиты от доступа к опасным частям и проникновению влаги таймер соответствует IP 20 по ГОСТ 14254–96.
5.  НЕ ДОПУСКАЕТСЯ попадание влаги на контакты клеммной колодки и внутренние электро– и радиоэлементы реле.
6. ЗАПРЕЩАЕТСЯ эксплуатация реле химически агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики реле времени ТЕМП – 12:

1. Реле обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц.
2. Количество коммутируемых внешних каналов – 12.
3. Режимы работы реле: однократный и циклический.
4. Время установления рабочего режима, исчисляемое с момента включения реле, не более 3 с.
5. Диапазоны задания временных интервалов (уставок):
   – от 0,01 с до 99,99 с с шагом 0,01 с;
   – от 1 с до 99 мин 59 с с шагом 1 с;
   – от 1 мин до 99 ч 59 мин с шагом 1 мин.
6. Количество уставок на один канал – 2.
7. Общее количество уставок – 25 (24 + Тцикл).
8. Предел допускаемой погрешности отсчёта времени срабатывния – не более ± 0,2 %.
9. Номинальный ток нагрузки по каждому каналу не более 5,0 А при напряжении питания 250 В.
10. Потребляемая мощность – не более 4,0 ВА.
11. Средняя наработка на отказ – не менее 30000 ч.
12. Средний срок службы – 5 лет.
13. Габаритные размеры реле времени не более, мм: длина – 160; ширина – 96; глубина – 96.
14. Масса реле времени – не более 0,50 кг.

Комплект поставки реле времени ТЕМП – 12:

1. Реле времени ТЕМП–12 РЭЛС.421415.001 - 1 шт.
2. Комплект крепёжных деталей РЭЛС.421924.001 - 1 шт.
3. Руководство по эксплуатации РЭЛС.421415.001 РЭ - 1 шт.
