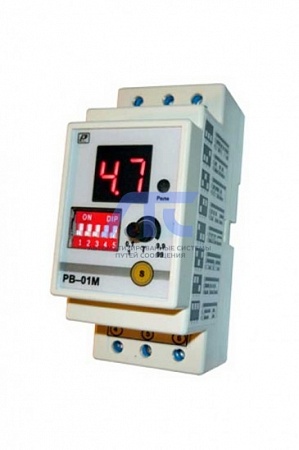

Реле времени Р В – 01М «ТЕМП»

Реле времени Р В – 01М «ТЕМП»

Технические особенности реле времени Р В – 01М «ТЕМП»:

1. Реле времени выполнено в климатическом исполнении УХЛ 2 по ГОСТ 15150–69.
2. Реле времени рекомендуется эксплуатировать при температуре окружающего воздуха от минус 25 до плюс 50 оС, относительной влажности (30–80) % и атмосферном давлении (84,0–106,7) кПа.
3. Реле времени выпускается в корпусе на DIN– рейку двух модификаций, в зависимости от напряжения питания:
   – РВ–01М.220 – от переменного тока;
   – РВ–01М.24 – от постоянного тока.
4. По способу защиты от поражения электрическим током реле времени выполнено как управляющее устройства 0 класса с изолирующим кожухом ГОСТ Р МЭК 60730–1–2002.
5. По степени защиты от доступа к опасным частям и проникновению влаги реле времени соответствует IP 20 по ГОСТ 14254–96.
6. НЕ ДОПУСКАЕТСЯ попадание влаги на контакты клеммной колодки и внутренние электро– и радиоэлементы реле времени.
7. ЗАПРЕЩАЕТСЯ эксплуатация реле времени в химически агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики реле времени Р В – 01М «ТЕМП»:

1. Диапазон напряжения питания:
   – реле времени РВ–01М.220 – от 85 до 250 В переменного тока частотой (50±1) Гц;
   – реле времени РВ–01М.24 – от 9 до 30 В постоянного тока.
2. Время установления рабочего режима, исчисляемое с момента подачи питающего напряжения, не более 0,15 с.
3. Диапазоны задания выдержки времени:
   – от 0,1 до 9,9 с – с шагом 0,1 с;
   – от 1 до 99 с – с шагом 1 с;
   – от 1 до 99 мин – с шагом 1 мин;
   – от 1 до 99 ч – с шагом 1 ч.
4. Количество алгоритмов работы – 8.
5. Количество задаваемых выдержек времени – 1.
6. Пределы допускаемой погрешности отсчёта выдержки времени – не более ±0,2 %.
7. Дополнительная погрешность (температурный дрейф) – не более ±0,01%/°С. 2.8 Минимальная длительность управляющего сигнала – 50 мс.
8. Электрическая схема реле времени не обеспечивает гальванической развязки цепей управления с питающей сетью.
9. Внешние контакты управления реле времени «S» должны обеспечивать:
   – для реле времени РВ–01М.220 – коммутацию цепей переменного тока 220 В при токе 15 мА;
   – для реле времени РВ–01М.24 – коммутацию цепей постоянного тока напряжением 5 В при токе 15 мА.
10. Количество коммутационных циклов – не менее 100000 при номинальном напряжении питания.
11. Минимальный коммутируемый ток – не менее 10 мА при напряжении 5 В постоянного тока.
12. Потребляемая мощность – не более 4 ВА.
13. Средняя наработка на отказ – не менее 50000 ч.
14. Средний срок службы – 5 лет.
15. Габаритные размеры – не более 40х95х65 мм.
16. Масса – не более 0,25 кг.

Комплект поставки реле времени Р В – 01М «ТЕМП»:

1. Реле времени РВ–01М «ТЕМП» РЭЛС.421415.007 - 1 шт.
2. Руководство по эксплуатации РЭЛС.421415.007 РЭ - 1 шт.
