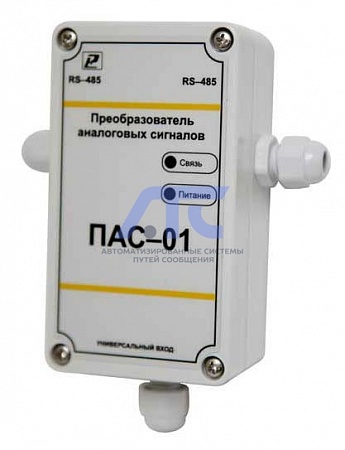

Преобразователь аналоговых сигналов ПАС–01-RS

Преобразователь аналоговых сигналов ПАС–01-RS

Технические особенности преобразователя аналоговых сигналов ПАС–01-RS:

1. Прибор выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69.
2. Прибор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 20 до плюс 50 0С, относительной влажности до 95 % и атмосферном давлении (84,0–106,7) кПа.
3. Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях с протоколом Modbus.
4. Прибор представляет собой Modbus–сервер, работающий в режиме RTU, подключаемый к сети АСУ с физическим интерфейсом RS–485.
5. Прибор предназначен для преобразования аналогового сигнала универсального входа, с возможностью подключения:
   – термометров сопротивлений (термопреобразователей сопротивления), термоэлектрических преобразователей, токового шунта в 50 Ом для измерения значения информационных токовых петель (0 …5 мА, 0 …20 мА, 4–20 мА);
   – уровня напряжений (0 …1 В, –50 …+50 мВ).
6. По способу защиты от поражения электрическим током прибор выполнен как изделие III класса по ГОСТ 12.2.007.0–75.
7. По степени защиты от доступа к опасным частям и проникновения влаги прибор выполнен по ГОСТ 14254–96: IР44.
8. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро– и радиоэлементы прибора.

Технические характеристики преобразователя аналоговых сигналов ПАС–01-RS:

1. Диапазон напряжений питания от 9 до 30 В постоянного тока.
2. Номинальное напряжение питания – 24 В.
3. Количество измерительных каналов –1.
4. Прибор имеет один универсальный вход для подключения термопреобразователей и датчиков с унифицированным выходным сигналом тока или напряжения.
5. Погрешность преобразования, не более:
   – для преобразователей сопротивления –±0,25 %;
   – для преобразователей термоэлектрических – ±0,50 %;
   – для сигналов тока и напряжения – ±0,25 %.
6. Период опроса датчика – от 0,3 до 30,0 с (Задаётся Пользователем).
7. Прибор имеет двухпроводный последовательный интерфейс RS–485.
8. Протокол связи, используемый для передачи информации о результатах измерения, – Modbus, класс реализации – BASIC.
9. Время преобразования аналогового цифрового преобразователя (АЦП) – не более 0,3 с.
10. Цифровая фильтрация измеряемых параметров прибора:
    – постоянная времени фильтра – 0…10;
    – полоса фильтра – 0…999,9.
11. Программа–конфигуратор обеспечивает задание следующих параметров:
    – сетевой адрес – 1…247;
    – скорость обмена – 1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200 бит/с;
    – режим контроля бита чётности: Нет, Чет, Нечет;
    – режим интерфейса Modbus RTU;
    – параметры цифровой фильтрации;
    – период опроса датчика;
    – тип датчика;
    – нижнюю и верхнюю границу измеряемого параметра масштабирования для датчиков токовых сигналов и сигналов напряжения;
    – сдвиг нуля и изменение наклона характеристики для каждого типа датчиков;
    – учёт температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами). Программа конфигуратора позволяет опрашивать значение на входе прибора и вести протоколирование данного параметра.
12. Потребляемая мощность – не более 1,0 ВА.
13. Средняя наработка на отказ – не менее 30000 ч.
14. Средний срок службы – 5 лет.
15. Габаритные размеры прибора, не более 90х55х25 мм.
16. Масса прибора – не более 0,16 кг.

Комплект поставки преобразователя аналоговых сигналов ПАС–01-RS:
