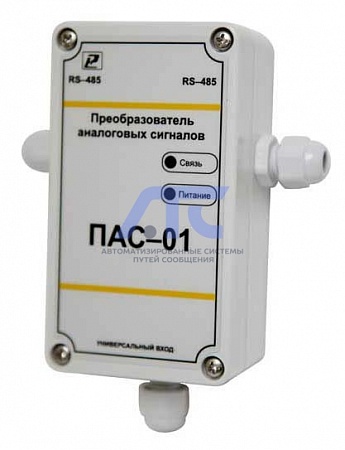

Преобразователь аналоговых сигналов ПАС–01.E

Преобразователь аналоговых сигналов ПАС–01.E

Технические особенности преобразователя аналоговых сигналов ПАС–01.E:

1. Прибор снабжён интерфейсом Ethernet (стандарт IEEE 802.3х).
2. На программном уровне прибор имеет поддержку стека TCP/IP с реализацией прикладных протоколов: ICMP (ping– запросы), Modbus TCP/IP (Modbus–сервер), DNS–клиент, SMPT(отправка почтовых сообщений), РОР3 (получение почты) и NTP (синхронизация системного времени).
3.  Прибор может быть снабжён дополнительными опциями, наличие которых отображается в его условном обозначении:
   – «Р» – двухпозиционное регулирование;
   – «А» – электронный архив на 6600 значений с возможностью отправки по электронной почте;
   – «И» – жидкокристаллический индикатор с индикацией текущего времени и измеренных значений.
4. Совместно с прибором поставляется программа– конфигуратор (файл «config.exe»), необходимая для настройки прибора в сети, выбора необходимых дополнительных функций, юстировки прибора, получения измеренных значений и представления их в удобном для Пользователя виде, задания уставок регулирования и т. д.
5. Прибор выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69.
6. Прибор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 40 до плюс 50 0 С, относительной влажности до 95 % и атмосферном давлении (84,0–106,7) кПа.
7. По степени защиты от поражения электрическим током прибор выполнен как изделие III класса по ГОСТ 12.2.007.0–75.
8. По степени защиты от проникновения внешних предметов и воды прибор выполнен IP54 по ГОСТ 14254– 96.
9. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро и радиоэлементы прибора.
10. ЗАПРЕЩАЕТСЯ эксплуатация прибора в химически агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики преобразователя аналоговых сигналов ПАС–01.E:

1. Напряжение питания – (24±2) В.
2. Количество измерительных каналов –1.
3. Погрешность преобразования, не более:
   – для термопреобразователей сопротивления – ±0,25 %;
   – для преобразователей термоэлектрических – ±0,50 %;
   – для сигналов тока и напряжения – ±0,25 %.
4. Период опроса датчика – от 1 с до 24 ч (Задаётся Пользователем).
5. Цифровая фильтрация измеряемых параметров прибора:
   – постоянная времени фильтра – 0…10;
   – полоса фильтра – 0…999,9.
6. Программа–конфигуратор обеспечивает задание следующих параметров:
   – период опроса датчика;
   – тип датчика;
   – нижнюю и верхнюю границу измеряемого параметра масштабирования для датчиков токовых сигналов и сигналов напряжения;
   – сдвиг нуля и изменение наклона характеристики для каждого типа датчиков;
   – учёт температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами). Программа конфигуратора позволяет опрашивать значение на входе прибора и вести протоколирование данного параметра.
7. Скорость передачи данных – 10 Mbps (10 BASE– T) или 100 Mbps (100 BASE–TX).
8. Ограничение доступа для подключения из внешней сети при помощи установки разрешённых IP–адресов.
9. Отправка измеренных значений электронной почтой в три адреса с заданной периодичностью.
10. Отправка тревожных сообщений электронной почтой в три адреса в следующих случаях:
    – значение параметра превышает верхнее установленное значение;
    – значение параметра находится ниже нижней уставки.
11. Прибор имеет двухпроводный последовательный интерфейс RS–485. Протокол связи, используемый для передачи информации о результатах измерения, – Modbus RTU. Скорость обмена – 1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200 бит/с (Задаётся Пользователем). Интерфейс RS–485 используется для начальной настройки и конфигурирования прибора в сети.
12. Технические характеристики для прибора с опцией «Р»:
    – Номинальные коммутируемые релейно-симисторным блоком напряжение и ток – 220 В и 2,0 А;
    – Количество коммутационных циклов – 50000.
    – Задание верхней и нижней уставки регулирования задаётся при помощи программы–конфигуратора.
13. Технические характеристики для прибора с опцией «А»:
    – Ёмкость электронного архива – не более 6600 измеренных значений;
    – Режим архивации данных, задаваемый при помощи программы–конфигуратора, – до заполнения, циклический;
    – Отправка архива измеренных значений в текстовом виде и в двоичном коде;
    – Отправка архива: после заполнения, после получения почтового уведомления;
    – Возможность отправки части архива из заданного временного интервала.
14. Технические характеристики для прибора с опцией «И»:
    – Прибор отображает на цифровом ЖК– индикаторе следующие:
         – при подаче питания, версию ПО прибора (U2.8.10);
         – при получении настроек от DHCP–сервера (dhCPo);
         – IP–адрес устройства (IP192–168–0–119);
         – индикация реального времени (при успешной синхронизации);
         – измеренное значение;
         – индикация отсутствия связи – мерцают три кубика в углу;
         – индикация передачи данных по сети Ethernet – три кубика в углу мигают по очереди.
15. Максимальный потребляемый ток 80 мА (с опцией «Р» – 150 мА).
16. Средняя наработка на отказ – не менее 20000 ч.
17. Средний срок службы – 3 года.
18. Габаритные размеры прибора, мм, не более: – длина – 115,0; ширина – 65,0; высота – 40,0.
19. Масса прибора – не более – 0,16 кг.
