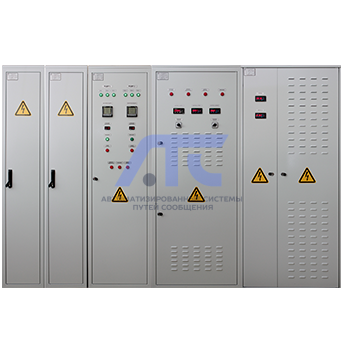

Установка питающая модульная совмещенная МСПУ-20-01
Установка питающая модульная совмещенная МСПУ-20-01 предназначена для центрального питания устройств электрической централизации малых станций, имеющих до 30 стрелок и максимальной мощностью нагрузок до 20 кВА.
Назначение изделия
Установка питающая модульная совмещенная МСПУ-20-01 предназначена для центрального питания устройств электрической централизации малых станций, имеющих до 30 стрелок и максимальной мощностью нагрузок до 20 кВА.
Отличительные особенности
- Коммутация двух независимых фидеров построена по микропроцессорной схеме.
- В качестве источника постоянного тока применена выпрямительная система с резервированием по принципу «N+1».
- Совместима с любой системой заземления TT, IT, TN-C, TN-S.
- Защита от импульсных перенапряжений.
- Гальваническая изоляция устройств ЭЦ от внешних источников электроснабжения.
- Мониторинг состояния в реальном времени.
Функциональные характеристики
- автоматическое переключение нагрузки с одного фидера на другой при выключении или выходе напряжения за установленные пределы, неправильном чередовании фаз или обрыве фазы в работающем фидере;
- работа в режимах равноценных фидеров или с преобладанием фидера 1 или фидера 2;
- электропитание устройств ЭЦ;
- гальваническая развязка цепей питания всех устройств ЭЦ от внешних источников переменного тока;
- защита устройств ЭЦ от перенапряжений и грозовых разрядов во входных цепях внешних источников переменного тока;
- измерение и отображение напряжений и токов в фазах фидеров, напряжения в цепях питания нагрузок ЭЦ и токов в цепях батареи и релейной нагрузки;
- аварийное отключение внешних источников питания и аккумуляторных батарей от нагрузки;
- дистанционная сигнализация «сухими контактами» и/или по интерфейсу RS-485.
Комплект поставки МСПУ-20-01
| Наименование изделия (документа) | Кол-во, шт. |
| Вводный щит фидера ВЩФ-063-1-С | 1 |
| Вводный щит фидера ВЩФ-063-1-С-Д | 1 |
| Шкаф формирования гарантированного питания ШФГП-50-01 | 1 |
| Шкаф преобразовательно-распределительный универсальный ШПРУ-10 | 1 |
| Шкаф аккумуляторных батарей ШАБ-24-03-А | 1 |
| Щиток аварийного отключения ЩАО-3 | 1 |
| Паспорт | 1 |
| Комплект эксплуатационной документации | 1 |
Основные технические параметры
| № п/п | Наименование параметра | Значение параметра |
| 1 | Тип входной сети | 380/220 В |
| 2 | Количество входящих фидеров | 2 |
| 3 | Номинальный ток в фазе, А | 63 |
| 4 | Максимальная мощность, потребляемая устройствами по цепи гарантированного питания: | |
| 4.1 | Светофоры, кВА | 1,5 |
| 4.2 | Рабочие цепи стрелок, кВА | 1,5 |
| 4.3 | Обогрев стрелок, кВА | 1,5 |
| 4.4 | Тональные рельсовые цепи, кВА | 1,5 |
| 4.5 | Связь, кВА | 5,0 |
| 5 | Максимальный постоянный ток цепи 24 В, А | 50 |
| 6 | Максимальная мощность нагрузок по цепи негарантированного питания, кВА | 5,0 |
-
