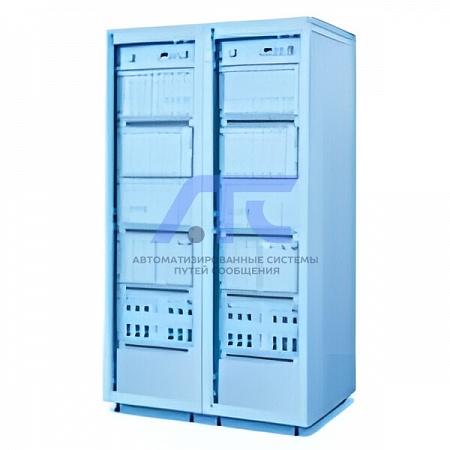

Цифровой модуль контроля рельсовых цепей ЦМ КРЦ

Назначение изделия

ЦМ КРЦ представляет собой функционально законченную подсистему контроля и кодирования рельсовых цепей с защитой от грозовых и коммутационных перенапряжений, приемом и передачей информации через цифровой и/или релейный интерфейс с контролем работоспособного состояния входящих в него устройств

Область применения

Станционные и перегонные системы железнодорожной автоматики с тональными рельсовыми цепями при централизованном размещении аппаратуры.

Функциональные аналоги

Блоки контроля рельсовых цепей БКРЦ и блок интерфейса БИ-ЭЦ системы АБТЦ-М.

Отличительные особенности

• повышенная эксплуатационная надежность за счет резервирования аппаратуры и дублирования каналов передачи данных;
• повышенная безопасность, обеспечиваемая двухпроцессорным схемотехническим построением приборов с сильными связями;
• возможность интеграции с релейными и микропроцессорными системами железнодорожной автоматики;
• комплексная защита всех цепей от грозовых и коммутационных перенапряжений в соответствии с требованиями «Временных норм» по категории защищенности «В»;
• встроенная система самодиагностики с возможностью передачи информации о работоспособности приборов в системы автоматизированного диспетчерского контроля;
• возможность автоматического переключения на резерв в случае перехода любого прибора в защитное состояние.

Функциональные возможности и характеристики

ЦМ КРЦ обеспечивает выполнение следующих функций:

• контроля свободности и занятости (целостности) рельсовых цепей и передачи информации об этом в микропроцессорные и релейные системы автоблокировки и электрической централизации;
• формирования и передачи в рельсовые цепи сигналов АЛСН;
• автоматического диагностирования состояния устройств, входящих в его состав, с регистрацией отказов;
• обмена данными с микропроцессорными системами СЦБ по цифровому интерфейсу (RS-422 и др.);
• формирования аналоговых сигналов управления электромагнитными реле и мониторинга (опроса состояния) тройниковых контактов реле (при увязке с релейными системами СЦБ);
• комплексной защиты от грозовых и коммутационных перенапряжений аппаратуры, установленной внутри шкафа;
• формирования сигнала «неисправности» при отклонении от нормируемых значений активного сопротивления «сигнальная пара — сигнальная пара», «сигнальная пара — земля», а также контроль целостности жил в кабелях передачи сигналов тональных рельсовых цепей.
• средний срок службы до списания — 15 лет.

По функциональному назначению ЦМ КРЦ разделен на два полукомплекта, каждый из которых устанавливается в отдельном монтажном 19-дюймовом шкафу.

ЦМ КРЦ включает в себя:

• аппаратуру тональных рельсовых цепей (ГП3С-Е, ПП3С-Е, ФПМ-Е, УТ-Е);
• аппаратуру кодирования рельсовых цепей сигналами АЛСН (ГКЛС-Е);
• аппаратуру защиты от грозовых и коммутационных перенапряжений;
• аппаратуру обмена данными с микропроцессорными и релейными системами СЦБ (КСн, ОКД-Е, ОКД-Е-В);
• блок контроля кабельных цепей БККЦ-Е.

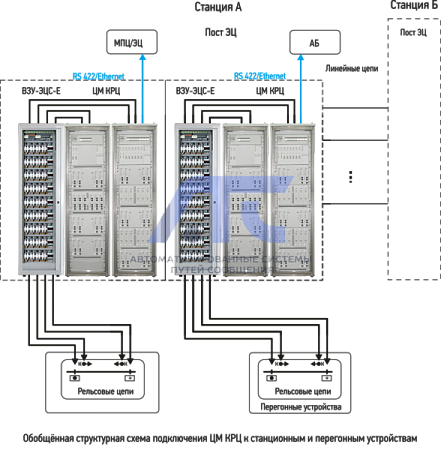

Схема включения оборудования систем автоматики и телемеханики при централизованном размещении оборудования
