Цифровой модуль контроля рельсовых цепей метрополитенов ЦМ КРЦ-М

Назначение изделия

ЦМ КРЦ-М предназначен для контроля и кодирования рельсовых участков с приемом и передачей информации через цифровой и/или релейный интерфейс в управляющие системы.

Область применения

Станционные и перегонные системы метрополитенов с тональными рельсовыми цепями.

Функциональные аналоги

Системы бесстыковых рельсовых цепей 3-го поколения, система кодирования «Днепр».

Отличительные особенности

•  повышенная эксплуатационная надежность за счет резервирования аппаратуры и дублирования каналов передачи данных;
•  повышенная безопасность, обеспечиваемая двухпроцессорным схемотехническим построением приборов с сильными связями;
•  возможность интеграции с релейными и микропроцессорными системами автоматики метрополитенов;
•  комплексная защита всех цепей от коммутационных перенапряжений;
•  встроенная система самодиагностики с возможностью передачи информации о работоспособности приборов и состоянии предохранителей в системы автоматизированного диспетчерского контроля;
•  возможность автоматического переключения на резерв в случае перехода любого прибора в защитное состояние.

Функциональные возможности и характеристики

ЦМ КРЦ-М обеспечивает выполнение следующих функций:

• контроля свободности и занятости (целостности) рельсовых цепей и передачи информации об этом в микропроцессорные и релейные системы электрической централизации;
• формирования и передачи в рельсовые цепи сигналов АРС;
• автоматического диагностирования состояния устройств, входящих в его состав, а также предохранителей с регистрацией отказов;
• обмена данными с микропроцессорными системами СЦБ по интерфейсу RS-422;
• формирования аналоговых сигналов управления электромагнитными реле и мониторинга (опроса состояния) тройниковых контактов реле (при увязке с релейными системами СЦБ);
• комплексной защиты от коммутационных перенапряжений аппаратуры, установленной внутри шкафа.
• Средний срок службы до списания — 15 лет.

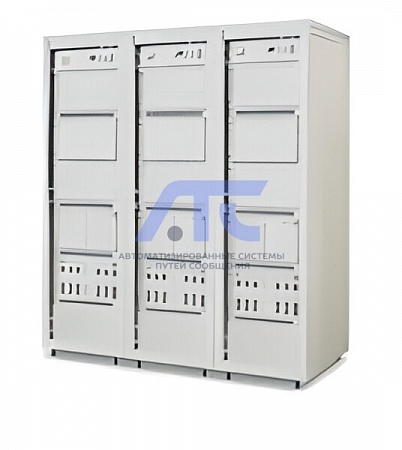

По функциональному назначению ЦМ КРЦ-М разделен на три комплекта, каждый из которых устанавливается в отдельном монтажном шкафу (19-дюймовом).

ЦМ КРЦ-М включает в себя:

• аппаратуру тональных рельсовых цепей (ГП3С-Е, ПП3СМ-Е, ФПМ-Е, УТ-Е);
• аппаратуру кодирования рельсовых цепей сигналами АРС (ГАРС-Е);
• аппаратуру защиты от коммутационных перенапряжений;
• аппаратуру контроля перегорания предохранителей (БКП);
• аппаратуру обмена данными с микропроцессорными и релейными системами СЦБ (КСн, ОКД-Е).
