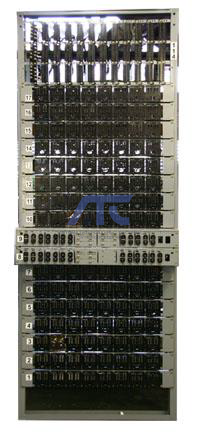

Статив релейно-кроссовый уменьшенный СРКМУ-2500

Наименование изделия

«Статив релейно-кроссовый уменьшенный СРКМУ-2500 16701-00-00, ТУ 32 ЦШ 1866-82» (код СКМТР: 3185710055)

Ввод в эксплуатацию

16701-00-00 (исполнение УХЛ4.2) - 1998 год.

Техническая и эксплуатационная документация

ТУ 32 ЦШ 1866-82, 16701-00-00-02 ПС, 157.1301-00-00 РЭ (ввод в 1998г.) Литера «А».

Область применения

Применяется в устройствах железнодорожной автоматики в составе аппаратуры сигнализации, централизации и блокировки на железных дорогах.

Назначение

Статив СРКМУ-2500 служит для размещения реле НМШ, НШ, ДСШ и другой аппаратуры. Кроме того, статив СРКМУ-2500 допускает установку на нем одного или двух рядов релейных блоков и одного или двух рядов коммутационных панелей для разделки и кроссирования напольных кабелей СЦБ. Является укороченным и применяется в помещениях с пониженной высотой.

Технические характеристики

• Электрическая прочность изоляции всех токонесущих частей, изолированных от корпуса, по отношению к корпусу выдерживает в течение 1 мин без пробоя и явлений разрядного характера (поверхностного перекрытия изоляции) от источника мощностью не менее 0,5 кВА испытательное напряжение переменного тока 50 Гц, 2000 В при нормальных климатических условиях по ГОСТ 15150-69;
• Электрическое сопротивление изоляции всех токоведущих частей статива по отношению к его корпусу при нормальных климатических условиях по ГОСТ 15150-69: 20 МОм;
• Электрическое сопротивление изоляции всех токоведущих частей статива по отношению к его корпусу при воздействии верхнего значения рабочей температуры воздуха и верхнего значения относительной влажности воздуха по условиям эксплуатации: 1,0 МОм;
• Габаритные размеры: 465х935х2500 мм;
• Масса: не более 122 кг.
• Климатическое исполнение изделия: по ГОСТ 15150-69 К1 либо УХЛ4,2;
• Степень защиты изделия от доступа к опасным частям: IP30 по ГОСТ 14254-96.

Срок службы изделия: 20 лет.
Гарантийный срок эксплуатации: 36 месяцев.
Исчисление гарантийного срока эксплуатации начинается не позднее 6 месяцев с даты отгрузки изделия потребителю.
