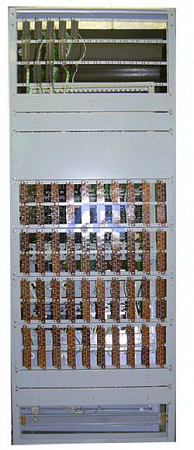

Статив кроссовый СККМУ-75

Наименование изделия

«Статив кроссовый СККМУ-75 14698-00-00, ТУ 32 ЦШ 1865-82» (код СКМТР: 3185710254)

Ввод в эксплуатацию

14698-00-00 (исполнение УХЛ4.2) - 1998 год.

Техническая и эксплуатационная документация

ТУ 32 ЦШ 1865-82, 14698-00-00 ПС, 157.1301-00-00 РЭ (ввод в 1998г.) Литера «А».

Область применения

Применяется в устройствах железнодорожной автоматики в составе аппаратуры сигнализации, централизации и блокировки на железных дорогах.

Назначение

Статив СККМУ-75, предназначен для ввода, разделки и кроссирования напольных кабелей СЦБ и обеспечение возможности отключения любой кабельной жилы от постового монтажа без отпайки с помощью штепсельных соединений. Является укороченным и применяется в помещениях с пониженной высотой.

Технические характеристики

• Электрическая прочность изоляции всех токонесущих частей, изолированных от корпуса, по отношению к корпусу выдерживает в течение 1 мин без пробоя и явлений разрядного характера (поверхностного перекрытия изоляции) от источника мощностью не менее 0,5 кВА испытательное напряжение переменного тока 50 Гц, 2000 В при нормальных климатических условиях по ГОСТ 15150-69;
• Электрическое сопротивление изоляции всех токоведущих частей статива по отношению к его корпусу при нормальных климатических условиях по ГОСТ 15150-69: 20 МОм;
• Электрическое сопротивление изоляции всех токоведущих частей статива по отношению к его корпусу при воздействии верхнего значения рабочей температуры воздуха и верхнего значения относительной влажности воздуха по условиям эксплуатации: 1,0 МОм;
• Габаритные размеры: 215х900х2300 мм;
• Масса: не более 75 кг;
• Климатическое исполнение изделия: по ГОСТ 15150-69 К1 либо УХЛ4,2;
• Степень защиты изделия от доступа к опасным частям: IP30 по ГОСТ 14254-96.

Срок службы изделия: 20 лет.
Гарантийный срок эксплуатации: 36 месяцев.
Исчисление гарантийного срока эксплуатации начинается не позднее 6 месяцев с даты отгрузки изделия потребителю.
