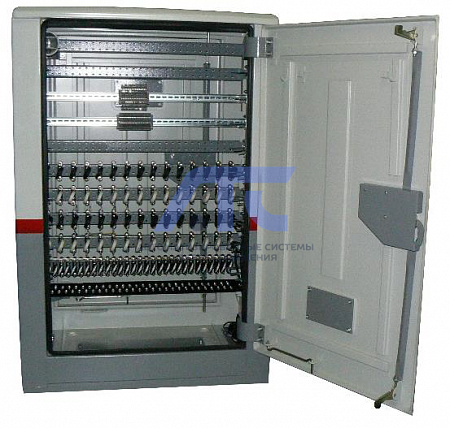

Шкаф устройств защиты наружного ШУЗН 157.1303-00-00

Назначение

Шкаф ШУЗН предназначен для размещения в нем устройств защиты от импульсных перенапряжений вне помещения.

Описание и технические характеристики

Согласно «Методическим указаниям по применению устройств защиты от перенапряжения в устройствах ЖАТ» от 28.12.2015, утвержденные Начальником Управления автоматики и телемеханики ЦДИ ОАО «РЖД» Аношкиным В.В., устройства защиты должны располагаться в отдельных шкафах.

Шкаф изготавливается на базе шкафа ШРУ-У с внутренним размещением устройств защиты от импульсных перенапряжений устройств защиты с размещением вне помещения. Шкаф позволяет разместить до 420 шт устройств УЗП.

В соответствии с условиями размещения по допускаемым механическим и климатическим воздействиям шкафы относятся к классификационным группам МС3 и К4, предназначены для эксплуатации в условиях умеренного и холодного климата.

• Установочные размеры шкафа: 430±2,0 х 650±2,0 мм;
• Габаритные размеры (ВхШхГ): 1735 х 985 х 635 мм.
